100 мм трикулачковий самоцентруючий токарний патрон
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 14
Оплачивая «100 мм трикулачковий самоцентруючий токарний патрон» данный товар из каталога «Держатели и приспособления для крепления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Трехкулачковый токарный патрон SANOU 100 мм
Патрон токарный трехкулачковый самоцентрирующийся известной марки SANOU, размер 100 мм.

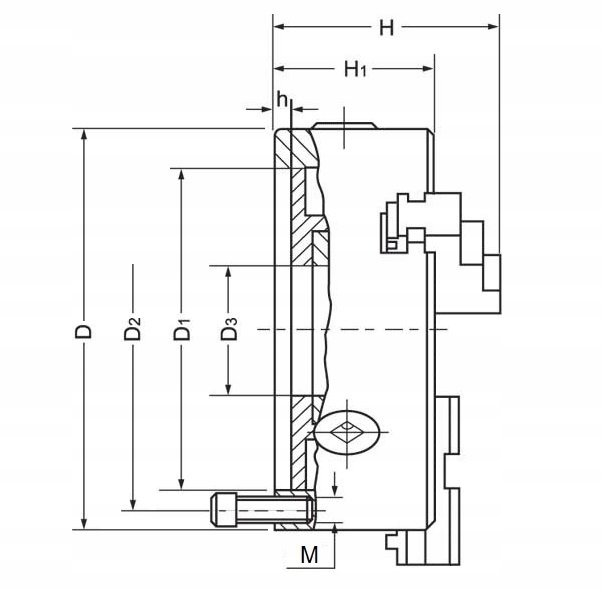

Установка патрона на ведущий диск (< б>установочные размеры на чертеже б>). Также может быть использован для вертикальной обработки на фрезерных станках с использованием переходника (пластины).
В комплект входят наружные и внутренние кулачки, ключ и крепежные винты.
Размеры:
✅ Внешний диаметр D - 100 мм
✅ Внутренний диаметр (сквозной) D3 - 22 мм
✅ Диаметр отвертки D1 - 72 мм
✅ Глубина вылета под отвертку h - 3,5 мм
✅ Диаметр шага крепежных винтов D2 - 84мм
✅ Размер крепежных винтов М - М8 (3 шт)
✅ Корпус высота H1 - 55 мм
✅ Высота державки с H-кулачками - 74,5 мм

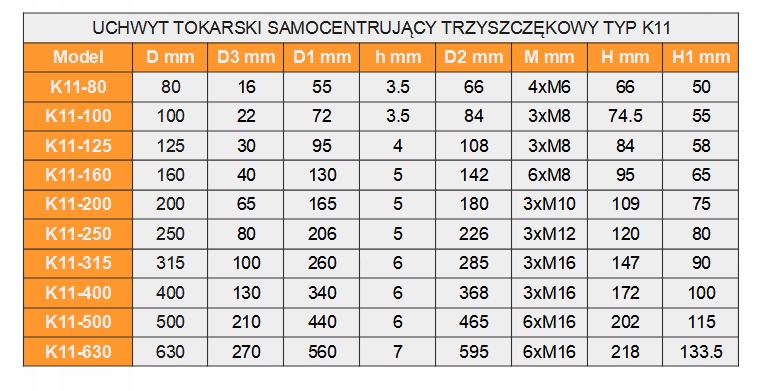

Диапазон зажима указан в таблице стол.
