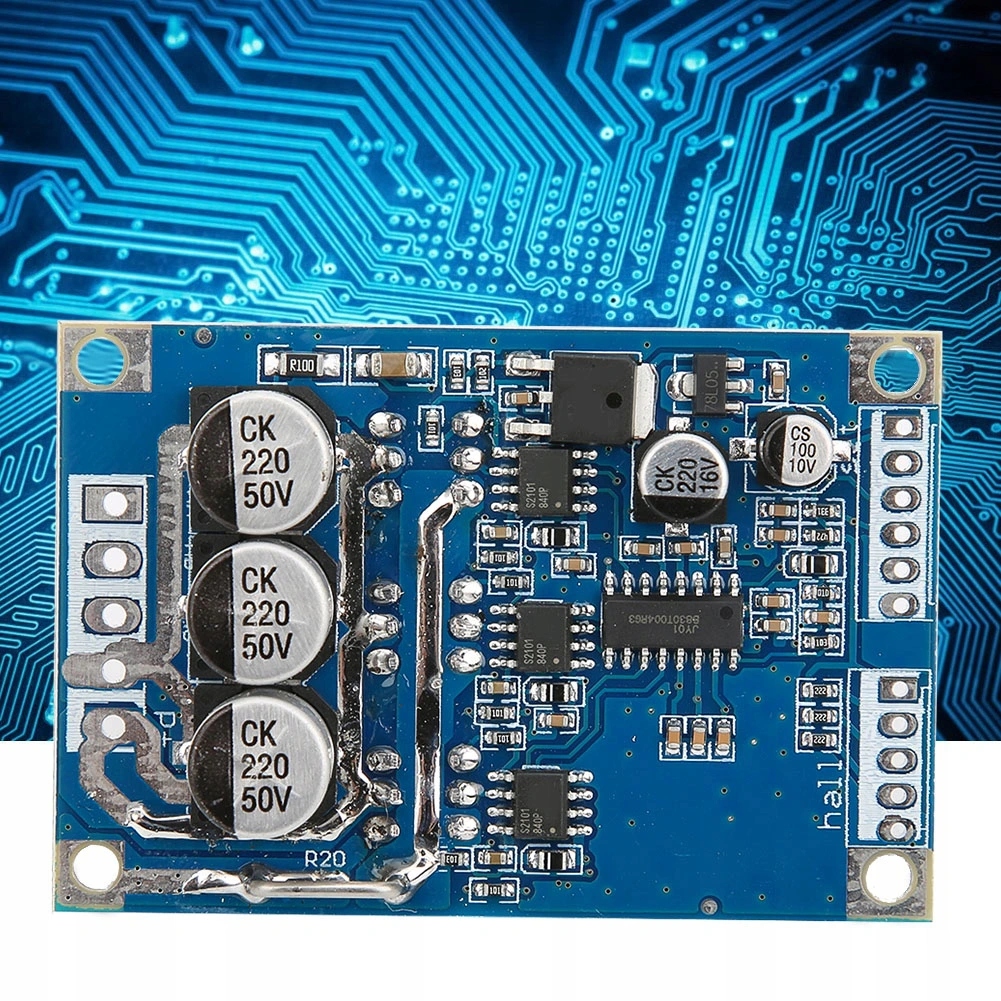

12-36V 500W БЕЗЩЕТКОВИЙ КОНТРОЛЕР ДВИГУНА
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 48
Покупая «12-36V 500W БЕЗЩЕТКОВИЙ КОНТРОЛЕР ДВИГУНА» данный товар из каталога «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Описание:
100% новое высокое качество
Спецификация:
Рабочее напряжение: 12–36 В постоянного тока.
Работает Текущий:
Установка на стороне управления:
Земля клеммы управления
Конец VR регулятора 0–5 В (соответствует 10 % скорости двигателя -100 %)
Управление реверсом ZF (подключение к 5 В или заземлению может загружать направление вращения двигателя)
Импульсный выход тахометра M (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на оборот номера выхода)
EL включает клемму управления (подключается к 5 В без заземления, затем 5 В, заземление двигателя останавливается)
Клемма управления 5 В 5 В.
HALL для клемм зала:
Положительное питание зала 5 В
Ha Сигнал холла
Hb Сигнал холла
Hc Сигнал холла
p>Земля Зала Отрицательная
Электропроводка:
Разъем управления для SET:
1. Методы подключения управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к управлению MCU, когда проводка управления потенциометром, средний контакт потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам Напряжение 5 В и GND, более высокая скорость и быстрее.
2. Способы подключения управления двигателем: элемент управления также можно подключить к блоку управления MCU, к GND в одном направлении, затем в одном направлении 5 В.3. Сигнал скорости импульса: высокий и низкий выход. IC не может понять информацию, запрошенную клиентом.
Входы сигналов холла для холла:
Показана схема подключения, одна из которых соответствует HA, HB, HC и на двигателе. , питание 5 В, подключенное к моторному залу, сигнализирует о положительном, отрицательном сигнале питания GND в моторном зале.
Примечание: из-за разных производителей двигателей, поэтому железнодорожная линия зала не обязательно следует за железнодорожной линией. линия на доске соответствует порядку, пожалуйста, отрегулируйте ее, пожалуйста, родители, которые обратите внимание! Если последовательность линий неправильная, не запускается должным образом, ток или другие явления не размыкаются, вынужденное использование платы привода сгорит!!!
Плата драйвера двигателя Вход питания постоянного тока 12–36 В, VCC положительный питание, заземление источника питания отрицательное.
Способы электромонтажа: бесщеточный двигатель постоянного тока на три линии, соответствующие MA/U, MB/V, MC/W
Советы:
Если вы используете мощность менее 60 Вт без дополнительного радиатора, обязательно добавьте более 60 Вт.
Ребра радиатора повышают эффективность, не снижая температуру. Слишком высокая температура может привести к необратимому повреждению. ! Размер радиатора может быть обусловлен работой в плохих условиях (рекомендуемая поверхность охлаждения более 200 квадратных сантиметров)! При установке радиатора обратите внимание на то, что задняя часть модуля 6 имеет изоляцию трубки MOS, изоляция не будет прилипать к приводной пластине, и она будет постоянно повреждена! Рекомендуем добавить изолирующую фольгу с обеих сторон изоляционного листа и термопасту!
В комплект входит:
1 контроллер бесщеточного двигателя 12–36 В, 500 Вт
