125 мм модель трещин FLS-125/C3
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Просматривая «125 мм модель трещин FLS-125/C3», вы можете быть уверены, что данный товар из каталога «Держатели и приспособления для крепления» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Карбийский щит для 3 или 4 ручки челюсти 125 мм .
Модель FLS -125/C3
Номер каталога: 08506
гайка.

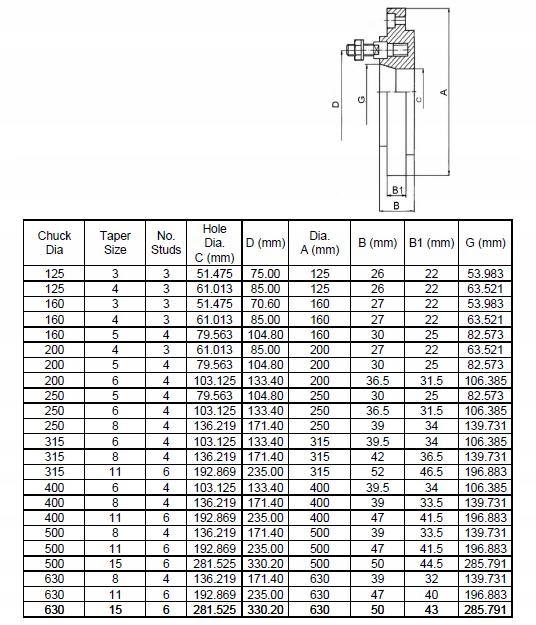

Технический рисунок экрана трещин:
Поскольку приведенная ниже таблица относится ко всем типам и размерам, найдите в таблице ниже в столбце значения чака - 125,
В следующем столбце размера размер - 3. Этот аукцион применим к этому типу.
Размер ручки с патроном -125 мм
Нет засуда - количество монтажных винтов
Отверстие для разбивки C - ...... - место для токарного станка, это диаметр конуса в самом узком месте
d - .......... - Диаметр, измеряемый в оси отвертки - из диагнового болта. щит с выступающими конусами.
b1- Толщина основного элемента элемента.

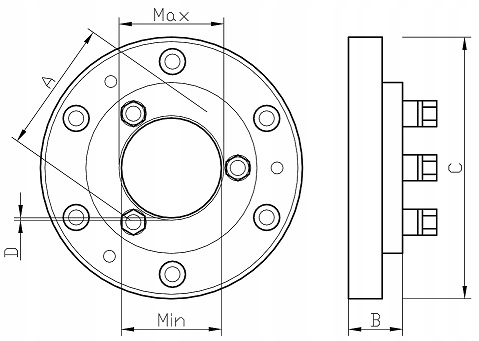

g щит до токарного станка. Ниже, однако, я представляю чертеж, который ручка подходит для этого щита.
a - это диаметр деления монтажных винтов для шпинделя токарного тока - 75 мм
max - это размер конуса в максимальном месте - 53,983
Мин

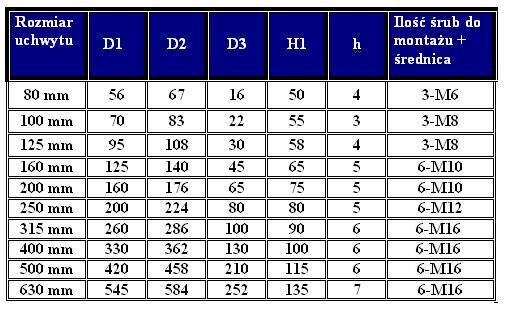

Ниже приведены характеристики ручки
Пожалуйста, посмотрите на размер в таблице 125. Диаметр
H1 - толщина
H - толщина с челюстями
Просмотр экрана со стороны ручки
Просмотр щита из токарного станка
