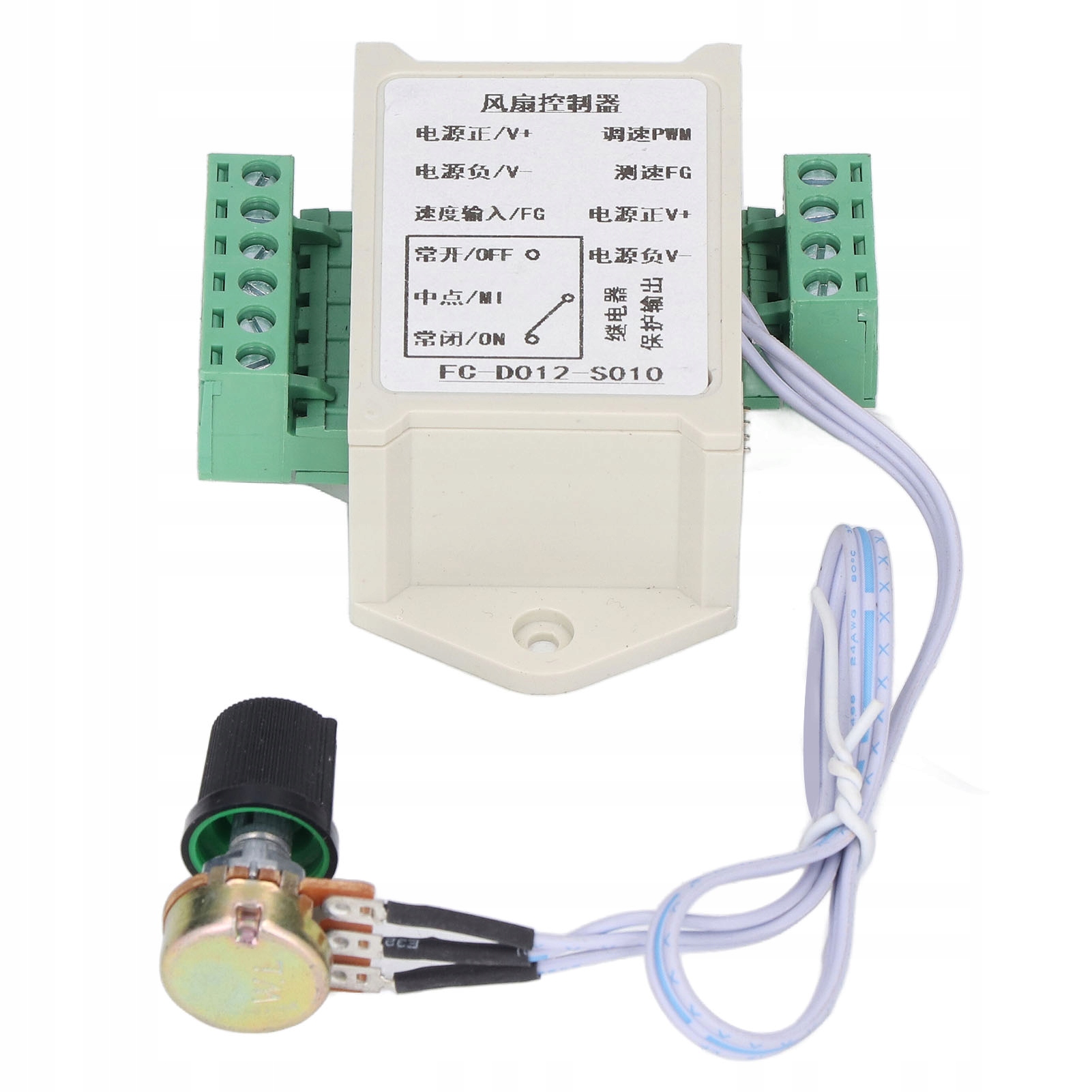

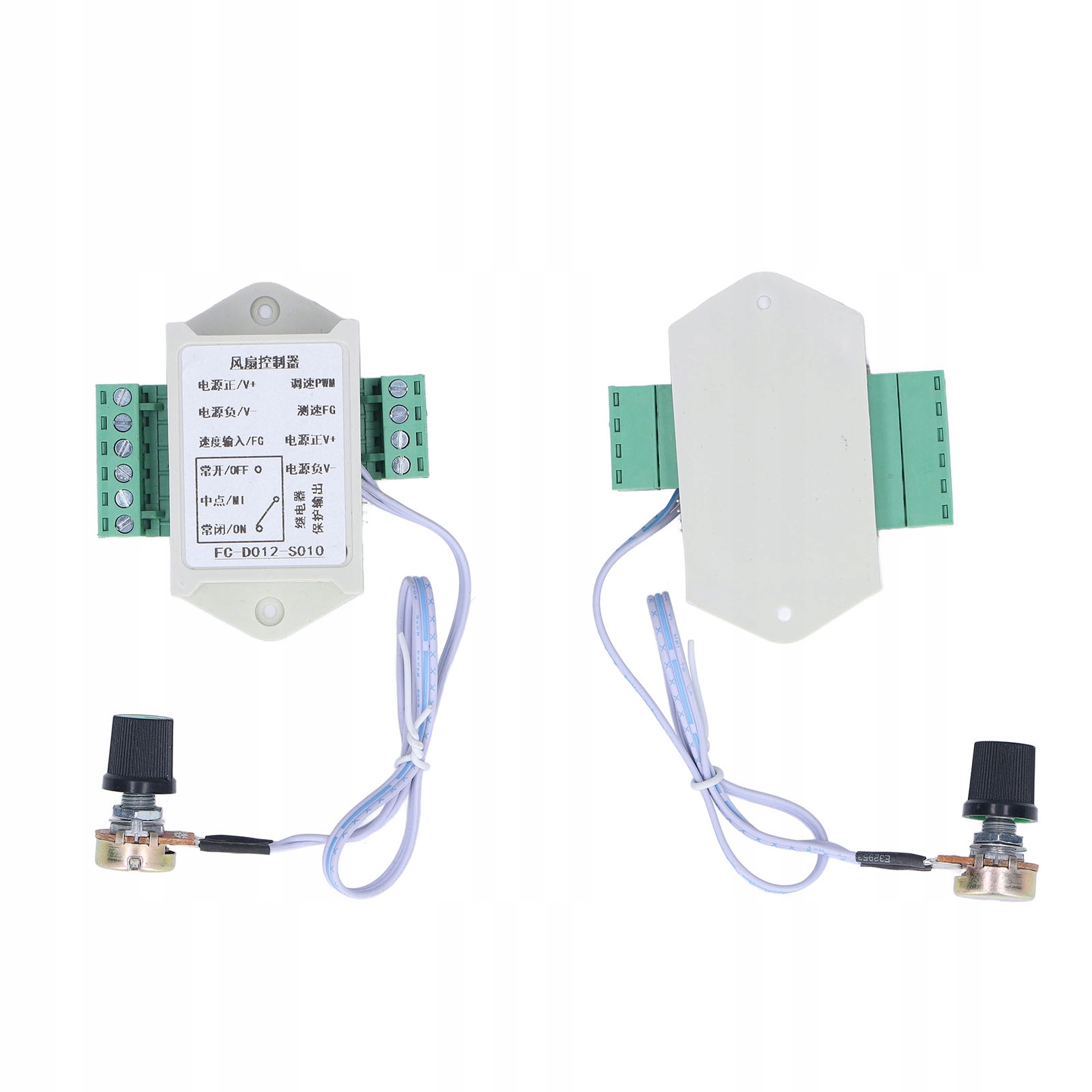

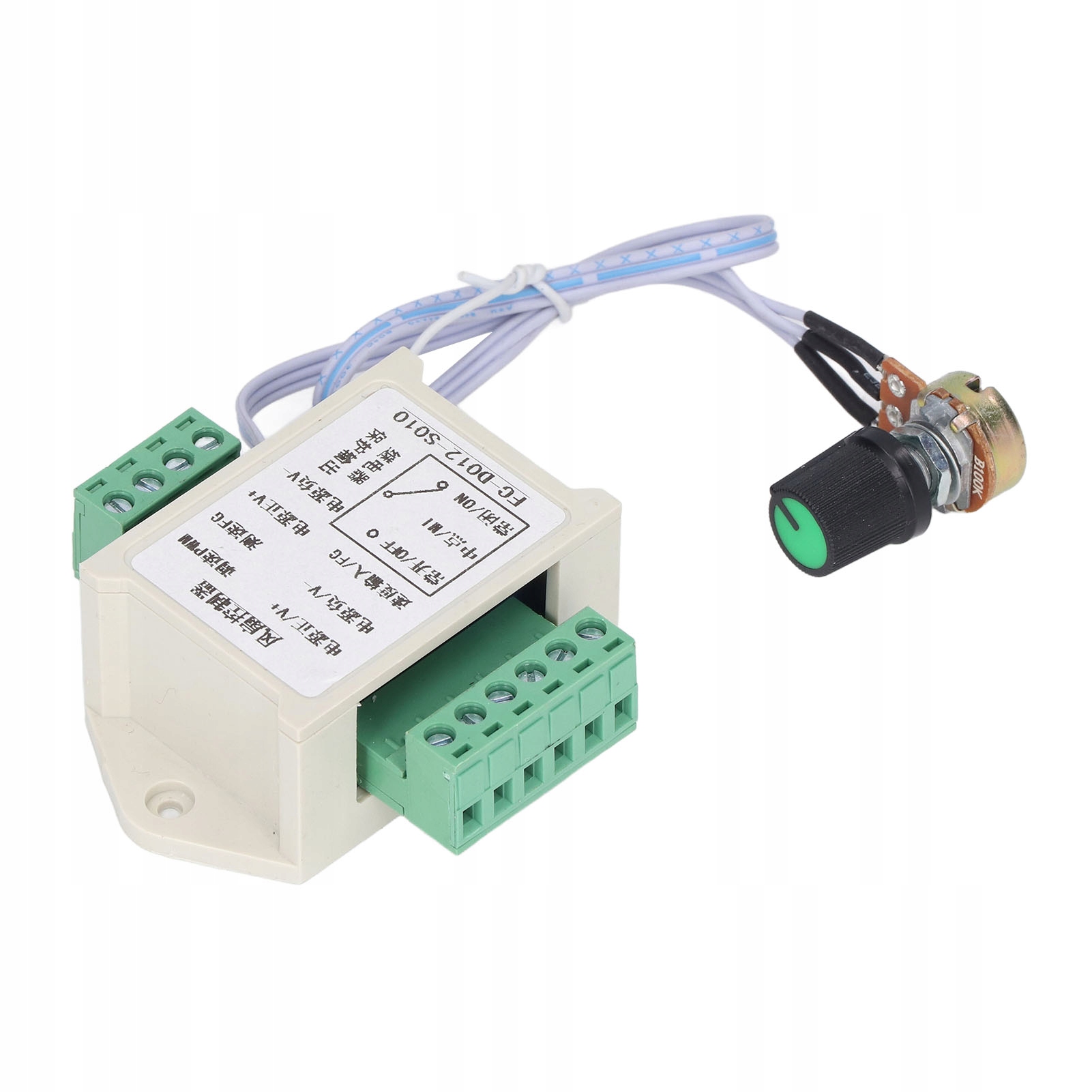

12 В, 4-проводной ШИМ-контроллер вентилятора, двигатель с датчиком защиты GN
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Просматривая «12V 4-провідний контролер вентилятора ШІМ Двигун виявлення захисту GN», вы можете быть уверены, что данный товар из каталога «Вентиляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Функция:
1. [4-ПРОВОДНАЯ КОНСТРУКЦИЯ] Контроллер имеет стандартный 4-проводной интерфейс вентилятора с интерфейсами V+, GND, FG, PWM для удобного подключения.
2. [УПРАВЛЕНИЕ ШИМ] Вы можете контролировать и настраивать интерфейс ШИМ-сигнала вентилятора, а также определять сигнал скорости вентилятора FG.
3. [СТАНДАРТНЫЙ интерфейс] Интерфейс вентилятора представляет собой стандартный интерфейс розетки 4P 2510, а разъемы 4P 5,08 «папа» и «мама» зарезервированы.
4. [Компактный размер] Регулятор скорости двигателя небольшой и компактный, имеет индикатор питания и очень практичен.
5. [ШИРОКОЕ ПРИМЕНЕНИЕ] Широко используется в компьютерных системах отвода тепла, промышленном охлаждении, вентиляции и повышении давления и т. д.
Спецификация:
- Тип изделия: контроллер вентилятора.
- Модель: FC-D012-S010.
- Входное напряжение: 12 В.
- Интерфейс вентилятора: разъем 4P 2510 (контактный) + 4P 5,08 штекер и розетка.
- Интерфейс питания: интерфейс разъема 6P 5,08 мм, штекер и розетка. разъем
- Метод управления: ШИМ.
- Сопротивление потенциометра: 100 К.
- Длина провода: прибл. 25 см/9,8 дюйма (допускаются некоторые ошибки при измерении вручную).
- Индикатор питания: да.
- Адаптированный вентилятор: адаптируется к двигателю вентилятора с 4-проводным интерфейсом постоянного тока (V+, GND, FG, PWM).
- Применение: отвод тепла от компьютера, промышленное охлаждение, вентиляция, нагнетание давления и другие случаи или другое электронное оборудование и т. д.
Как использовать:
- Проводка:
- Питание положительное V+: вход постоянного тока Питание положительное дерево. Диапазон напряжения: номинальное напряжение ±20 %.
- Питание положительное V-: входной источник питания постоянного тока, отрицательный. V-/GND/заземляющий провод/0 В
- Вход скорости FG: входная клемма импульсного сигнала скорости двигателя вентилятора, Холла, энкодера и т. д., подключенная к контакту FG двигателя.
- Нормально разомкнутый ВЫКЛ: реле переключает нормально разомкнутые контакты. Когда двигатель вентилятора останавливается или не подключен к вентилятору, реле замыкается и загорается боковой индикатор. На интерфейсе FG нет входа импульсного сигнала. На этом этапе порт закорочен на порт MI. Когда интерфейс FG получает импульсный сигнал, реле отключается, а боковой индикатор гаснет.
- Этот порт отключается от порта MI и остается подключенным независимо.
- Средняя точка MI: общий контакт релейного переключателя. Этот порт подключен к нормально открытому порту, когда горит индикатор включения реле.
- Когда он не закрыт (когда индикатор реле не горит), он подключен к нормально закрытой точке.
- Нормально закрыт: контакты реле нормально закрыты. Когда двигатель вентилятора останавливается или не подключен к вентилятору, реле замыкается и загорается боковой индикатор. На интерфейсе FG нет входа импульсного сигнала. На этом этапе порт закорочен на порт MI. Когда интерфейс FG получает импульсный сигнал, реле отключается, а боковой индикатор гаснет.
- Этот порт подключен к порту MI.
Список комплектации:
- 1 контроллер вентилятора
