160 мм ВАНТАЖНИЙ ДИСК FLS-160 / модель D3
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Просматривая «160 мм ВАНТАЖНИЙ ДИСК FLS-160 / модель D3» данный товар из каталога «Держатели и приспособления для крепления», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
ПРИВОДНОЙ ДИСК ДЛЯ 3- или 4-КУЛАЧКОВОГО ПАТРОНА 160 мм .
модель FLS-160 /D3
Номер по каталогу: 08532
ДИСК В СИСТЕМЕ КРЕПЛЕНИЯ КУЛАЧКА.

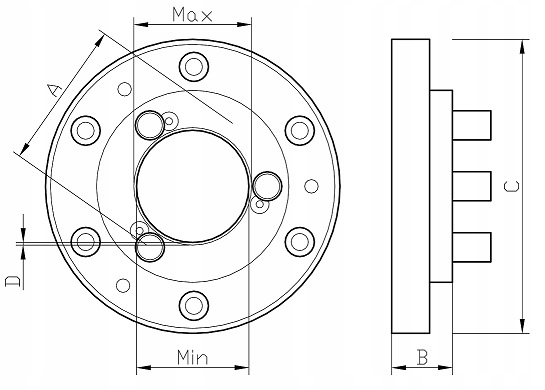

Технический чертеж приводного механизма диск:
p>

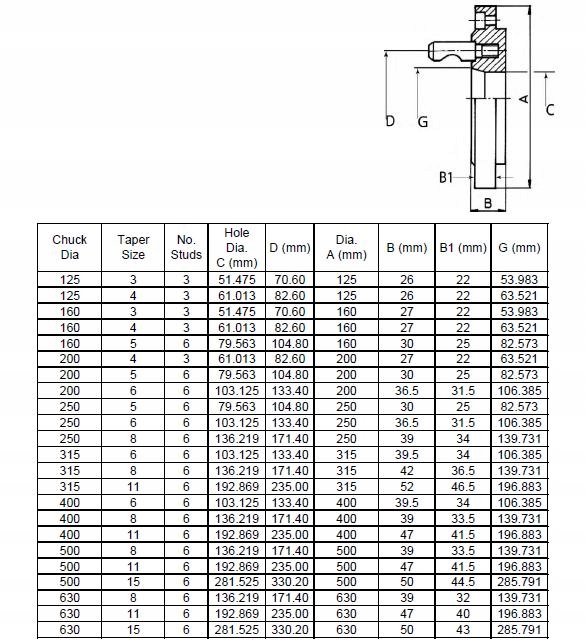

Поскольку приведенная ниже таблица относится ко всем типам и размерам, найдите значения в столбце ДИАМЕТР ПАТРОНА - 160, а в следующем Размер конуса колонки - 3. ТИП.
ДИАМЕТР ПАТРОНА - размер державки 160 мм
БЕЗ ШПИЛЬКОВ - КОЛИЧЕСТВО СБОРОЧНЫХ ВИНТОВ
Диаметр отверстия C - ...... - место для растачивания под токарным станком, это диаметр конуса в самом узком месте
D - .......... - диаметр, измеренный по диагонали оси винта - со стороны токарного станка
Диаметр А - Диаметр диска
B- Толщина диска с выступающими конусами.
B1- Толщина диска основного элемента.
G - ... ... - место расточки для токарного станка, это диаметр конуса в самом широком месте
Самые важные размеры - С или, по желанию, G - то, что вам легче измерить, и размер D – это то, что мы измеряем, когда речь идет о креплении на диск токарного станка. Ниже приведен рисунок держателя, подходящего к этому щитку.
А - шаговой диаметр КУМЛОКОВ для шпинделя токарного станка - 75мм
Макс - размер конуса в максимальном месте - 53,983
Мин - размер конуса в минимальном месте - 51,475
p>C - диаметр диска - 160 мм
B - толщина диска - 27 мм
Если вы хотите купить комплект ручка + приводной диск, пришлите запрос по электронной почте, я все подробно объясню.
Диск подходит под держатель 160 мм с другого моего аукциона
В другом на аукционе вы найдете диски другого типа или
под держатели со стандартом DIN 6350.
Характеристики ручки представлены ниже
Пожалуйста, посмотрите размер в таблице 160
, к которому подходит диск:
Ниже приведен технический чертеж с размерами:
p>D - РАЗМЕР РУЧКИ
D1 - ДИАМЕТР ЗАМКА ДЛЯ ПРИВОДНОГО ДИСКА
D2 - РАСПОЛОЖЕНИЕ СБОРОЧНЫХ ВИНТОВ К ПРИВОДНОЙ ДИСКЕ ДИСК
D3 – ДИАМЕТР ПЕРЕКРЕСТИЯ
H1 – ТОЛЩИНА
H – ТОЛЩИНА С КУЛАЧКАМИ
ВИД НА ЦИФЕРБЛА СО СТОРОНЫ РУЧКИ
ВИД НА ЦИФЕРБЛАТ СО СТОРОНЫ ТОКАРНОГО СТАНКА
