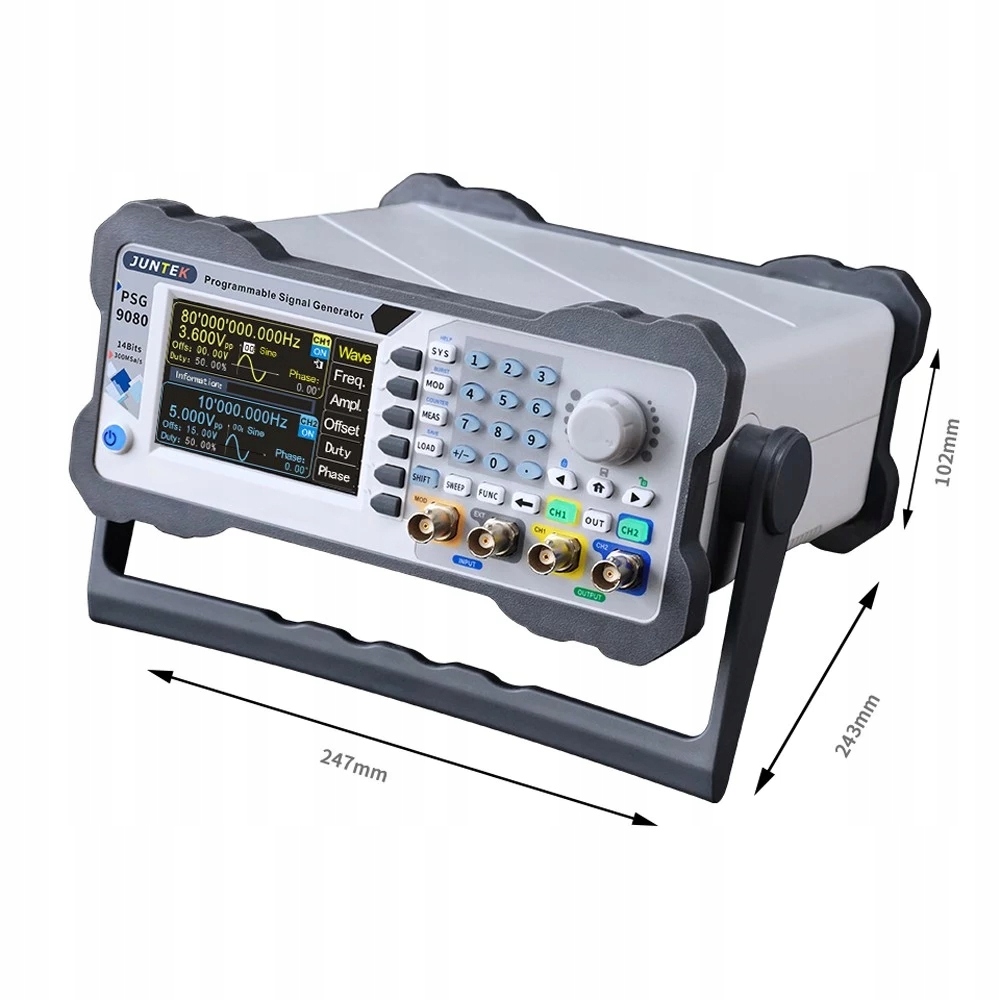

Двухканальный генератор сигналов JUNTEK PSG9080 1 нГц-80 МГц

Гильдии:

Программируемый выход: тип выходного сигнала (например, синусоидальный сигнал, прямоугольный сигнал, треугольный сигнал, произвольный сигнал и т. д.), время вывода и последовательность вывода могут быть свободно сформулированы для реализации автоматического

Обновление прошивки в режиме реального времени: обновление прошивки можно обновить в любое время для исправления ошибок или использовать для особых нужд настройки. Нажмите соответствующую программную клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление программного обеспечения одной кнопкой, подключившись к программному обеспечению на ПК.

Регулирование с управлением по напряжению: выходная частота, амплитуда и рабочий цикл могут контролироваться внешними устройствами. аналоговый сигнал напряжения для достижения управляемой напряжением частоты развертки, амплитуды и цикла развертки, которые широко используются в промышленной отладке.

Функция модуляции: модулированные сигналы могут выводиться в одном или двух каналах. Модуляция: процесс добавления информации из источника сигнала к несущей для адаптации ее к передаче по каналу. Эта технология заставляет несущую изменяться вместе с сигналом.

Высокая частота дискретизации: частота дискретизации до 300 Мвыб/с позволяет получать больше данных о форме сигнала за единицу времени, что делает отображаемую форму сигнала более точной.

Индивидуальный цвет: доступны четыре системные цветовые схемы для удовлетворения индивидуальных потребностей клиентов. Вы можете использовать цифровые клавиши и ручку, чтобы выбрать желаемый цвет системы, нажать программную клавишу «Сохранить», чтобы сохранить выбранный цвет.

Эквивалентный двухканальный выход: можно использовать одинаковые или разные функциональные сигналы или сигналы произвольной формы. выводиться одновременно; все параметры можно регулировать независимо, разность фаз между двумя каналами плавно регулируется от 0 до 359,9 градусов; частота сигнала может составлять до 80 МГц, а выходной сигнал может составлять от 1 МГц до 25 В (размах).

Функция пакетного сигнала: синусоидальная волна, прямоугольная волна, пилообразная волна или произвольная волна могут использоваться для генерации пакетных сигналов, число периоды плавно регулируются в диапазоне 1-10000000000.

Ширина импульса может быть точно отрегулирована: ширина импульса и длительность пульсовой волны точно регулируются в цифровом виде, что позволяет использовать широкий диапазон форм импульсных сигналов. быть точно установлен без дрожания выходного сигнала.

Может рисовать произвольные сигналы: компьютерное программное обеспечение и протокол связи предоставляются бесплатно, любые сигналы могут быть нарисованы с помощью компьютерного программного обеспечения; использование протокола связи может быть вторичным программированием; Всеми функциями прибора можно управлять с помощью компьютерного программного обеспечения (прибор также может выполнять все операции без подключения к компьютеру).

Широко используется: научные исследования и инженерно-технические работы, заводские испытания электронных приборов, обслуживание электронные инструменты, обучающие эксперименты, школьные мероприятия, конкурс электронного дизайна и т. д.

Технические характеристики:

• Модель: PSG9080
• Канал: 2< /li>
• Частота дискретизации: 300MSA/с
• Максимальная частота синусоидального сигнала: 80 МГц

Характеристики сигнала

• Длина волны: 8192 точек/канал
• Разрешение сигнала по вертикали: 14 бит
• Тип волны: Синусоидальная волна, прямоугольная волна, импульсная волна (скважность, ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая пилообразная волна, нисходящая пилообразная волна, волна КМОП, уровень Постоянный ток, полуволна, полная волна, положительная ступенчатая волна, инвертированная ступенчатая волна, экспоненциальный рост, экспоненциальный спад, пульсовая волна Лоренца, многозвуковая волна, волна случайного шума, трапециевидная пульсовая волна, нисходящая пульсовая волна, форма сигнала амплитудной модуляции, форма сигнала частотной модуляции и 99 определяемых пользователем волновых групп - форм.

Частотная характеристика

• Диапазон частот синусоидального сигнала: 1 нГц–80 МГц li>
• Диапазон частот прямоугольных волн: 1 нГц–30 МГц
• Диапазон частот треугольных волн: 1 нГц–50 МГц
• Диапазон частот импульсной волны: 1 нГц–30 МГц
• Диапазон частот цифровой волны TTL: 1 нГц–20 МГц
• Диапазон частот произвольной волны: 1 нГц–50 МГц.
• Диапазон регулировки ширины импульса: 5 нс ~ 4 с.
• Диапазон регулировки периода импульса: 10 нс ~ 40 с
• Минимальное разрешение по частоте: 1 нГц
• Погрешность по частоте: ± 5 ppm от 0 до 50 °C
• Стабильность частоты: ± 3 ppm за 1 год

• Спектральная чистота синусоидального сигнала: Всего Гармонические искажения: ≤0,5% (при 1 кГц, 5 В пик-пик)

Характеристики сигнала

Прямоугольные волны

• Нарастание/спад время фронта: ≤10 нс
• Перерегулирование: ≤10%
• Асимметрия: ≤0,1%

Линейная и треугольная волна

• Линейность: ≤1% (менее 1 МГц)
• Асимметрия: ≤1% (менее 1 МГц)

Пульсирующая речь

• Ширина Период импульса: 5нс ~ 4S
• Период импульса: 10нс ~ 40S
• Рабочий цикл: 0,01% -99,99%
• Нарастающий/спадающий фронт: ≤10 нс
• Перерегулирование: ≤10%
< /ul>

Произвольная волна

• Длина волны: 8192 пункта (8 тыс. Точки)
• Разрешение по вертикали: 14 бит
• Минимальное время нарастания/спада: ≤10 нс
• Перерегулирование: ≤10 %
• Номер энергонезависимой памяти произвольной формы: 99

Диапазон амплитуд:

► частота <= 1 МГц – 2 мВ (размах) ~ 25 В (размах)

► 1 МГц<= частота < 11 МГц – 2 мВ (размах) ~ 10 В (размах)

► 11 МГц<= частота < 60 МГц – 2 мВ (размах) – 5 В (размах)

► 60 МГц <= частота < 80 МГц – 2 мВ (размах) – 3,6 В (размах)

► Разрешение по амплитуде: 1 мВ (размах)

p>

► Стабильность амплитуды: ±1% ±1 мВ пик-пик (при 1 кГц > 10 мВ пик-пик

► Отклонение постоянного тока

► Диапазон регулировки смещения: -9,99 В – 15,00 Разрешение смещения V

►: 0,01 В\

Характеристики модуляции:

Тип модуляции: AM, FM, PM, ASK, FSK, PSK, PWM

УТРО:

Несущая волна: синусоидальная волна , прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)

Источник модуляции: внутренний / внешний

Модулируемая волна: синусоидальная волна, прямоугольная волна, пилообразная волна, шумовая волна, произвольная волна ;

Глубина модуляции: от 0% до 200%

Частота модуляции: от 1 МГц до 1 МГц

FM:

Несущая волны: синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)

Источник модуляции: внутренний / внешний

Модулируемая волна: синусоидальная волна, прямоугольная волна, пилообразная волна, шумовая волна, произвольная волна;

Частота модуляции: от 1 МГц до 1 МГц

Отклонение частоты: от 0,1 Гц до 10 кГц

ДЕНЬ:

Несущая волна: синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)

Источник модуляции: внутренний / внешний

Модулируемая волна: синусоидальная волна, прямоугольная волна, пилообразная волна, шум волна, произвольная волна;

Отклонение фазы: от 0° до 360°

Частота модуляции: от 1 МГц до 1 МГц

ASK:

Несущая волна: синусоидальная, прямоугольная, пилообразная, произвольная (кроме постоянного тока)

Источник модуляции: внутренний/внешний

Полярность: положительная и отрицательная

Скорость : от 1 МГц до 1 МГц

Амплитуда ASK: от 0 % до 200 %

FSK:

Несущая волны: синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна ( кроме постоянного тока)

Источник модуляции: внутренний/внешний

Модулируемая волна: импульсная волна с коэффициентом заполнения 50 %

Полярность: положительная и отрицательная

Скорость: от 1 МГц до 1 МГц

Скачкообразное изменение частоты: от 0,1 Гц до 80 МГц

PSK:

Несущая волна: синусоидальная, прямоугольная, пилообразная , произвольная волна (кроме постоянного тока)

Источник модуляции: внутренний/внешний

Полярность: положительная и отрицательная

Скорость: от 1 МГц до 1 МГц

Фаза PSK: от 0° до 360°

ШИМ:

Несущая волна: импульсная волна

Инверсия волны: обычная и обратная

Период импульса: от 0,01 мкс до 40 с.

Длительность импульса: от 0,001 мкс до 4 с.

Серийный импульс:

В режиме ожидания: нулевое положение, положительный максимум, отрицательный максимум

Режим: одиночный, автоматический.

Источник запуска: пакетный вручную, пакетный сигнал CH2, внешняя серия (переменный ток), внешняя серия (постоянный ток).

Номер импульса: 1-1000000000

Функция измерения и подсчета:

Режим измерения:

Функция измерения: частота, ширина положительного и отрицательного импульса, период, рабочий цикл

Способ подключения: постоянный ток, переменный ток.

Время срабатывания: 0,001–10 000 с.

p>

Режим измерения: низкая частота, высокая частота.

Измерение частоты. диапазон: 1 Гц ~ 100 МГц

Диапазон амплитуды входного сигнала: 2 В (размах) ~ 20 В (размах)

Измерение периода: 10 нс ~ 4 с

Длительность импульса: 4 с

Диапазон измерения рабочего цикла: 0,01% ~ 99,99%

Режим счетчика:

Диапазон счетчика: 0–4294967295

Метод подключения: постоянный ток и Связь по переменному току

Метод подсчета: ручной

Входные характеристики внешней модуляции:

Диапазон амплитуд входного сигнала: 0 ~ 3 Vpp

Входной сигнал Диапазон частот

В комплект поставки входят:

1 генератор сигналов

1 кабель питания

1 проходной переходник Q9-Q9

1 USB-кабель для передачи данных

1 разъем Q9

1 руководство пользователя
