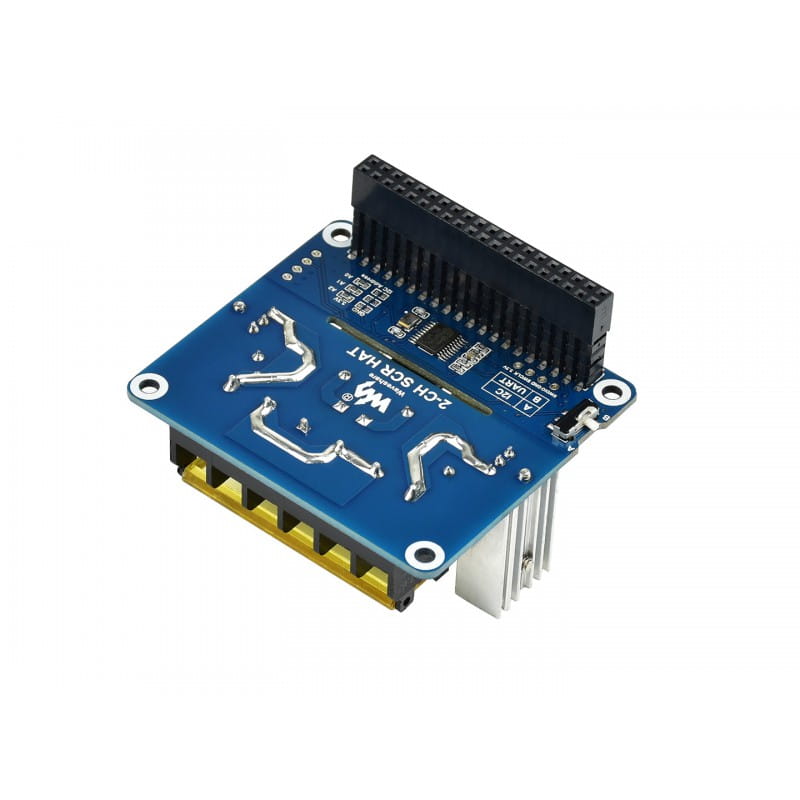

2-канальний модуль розширення з триаками для Raspberry Pi

Код: 15155679651
Как заказать
1708 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 10

Просматривая «2-канальний модуль розширення з триаками для Raspberry Pi» данный товар из каталога «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Двухканальный модуль расширения с симисторами для Raspberry Pi, встроенным MCU, командным управлением, связью UART/I2C

Преимущества использования вместо реле

Высокая эффективность, отсутствие механического шума и износа контактов, быстрый отклик, регулируемая мощность



Разработано специально для серии Raspberry Pi

Стандартный 40-контактный разъем GPIO Raspberry Pi, адаптированный к печатной плате серии Raspberry Pi

ОСНОВНЫЕ ФУНКЦИИ:

  • Контроллер MCU STM32F0, требует минимальных ресурсов Raspberry Pi, связь UART/I2C.
  • Схема подавления RC, защищает симистор от колебаний мощности.
  • Выходная мощность до 4400 Вт, оснащен радиатором для отвода тепла.
  • Изоляция оптопары для предотвращения помех от цепи высокого напряжения.
  • Индикатор, отображающий рабочее состояние симистора.
  • Дополнительный интерфейс UART и I2C. для работы с другими драйверами
  • Скорость передачи данных: до 921,6 кбит/с для UART, до 1024 кбит/с для I2C
  • Включает примеры исходных программ (примеры на C и Python)

Встроенный микроконтроллер STM32F0

Модуль построен на базе микроконтроллера STM32F030, поддерживает прямое командное управление, прост в программном обеспечении, требует минимальных ресурсов Raspberry Pi

Обеспечивает высокую скорость передачи данных

До 921,6 кбит/с для UART, до 1024 кбит/с для I2C

Высокая выходная нагрузка

Выходная мощность до 4400 Вт

Изоляция оптопары обеспечивает безопасность!

Оптоизоляция предотвращает помехи от цепи высокого напряжения

    Эксплуатация бытовой техники

На примере управления бытовой техникой 230В переменного тока

Возможные применения: Что мы можем найти в модуле?

  • Мощные симисторы BTA24-600
  • Оптопара MOC3021S, драйвер симистора
  • Оптопара LTV-824S
  • RC-демпфирующая цепь
  • LM358DR ОП-усилитель.
  • Основной контроллер STM32F030F4P6.
  • Блок питания RT9193-33PB.
  • Индикаторы состояния симистора.
  • Предохранитель 20 А.
    • >
  • li>
  • Стандартный 40-контактный разъем GPIO Raspberry Pi
  • Интерфейс управления MCU для использования с другими контроллерами, такими как Arduino
  • Вход переменного тока
  • Выход переменного тока.
  • Выбор шины данных Raspberry PiA: использовать шину Raspberry Pi I2CB: использовать шину UART Raspberry Pi.
  • Выбор режима A: режим I2CB: режим UART.

    • Технические данные:

    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ 100 ~ 600 В.

    СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ UART 1,2 ~ 921,6 Кбит/с

    ПЕРЕМЕННЫЙ ТОК 0 ~ 20 А.

    СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ I2C 1024 Кбит/с

    КОНТРОЛЛЕР STM32F030

    НАПРЯЖЕНИЕ НА ЛОГИЧЕСКОМ УРОВНЕ 3,3 В / 5 В.

    ШИНА СВЯЗИ I2C/UART

    РАЗМЕРЫ 65 × 56,5 (мм)
