2-канальний RS485 CAN HAT (B) Багатофункціональний захист

Код: 12984834984
Как заказать
1945 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №1238938
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 4

Просматривая «2-канальний RS485 CAN HAT (B) Багатофункціональний захист», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

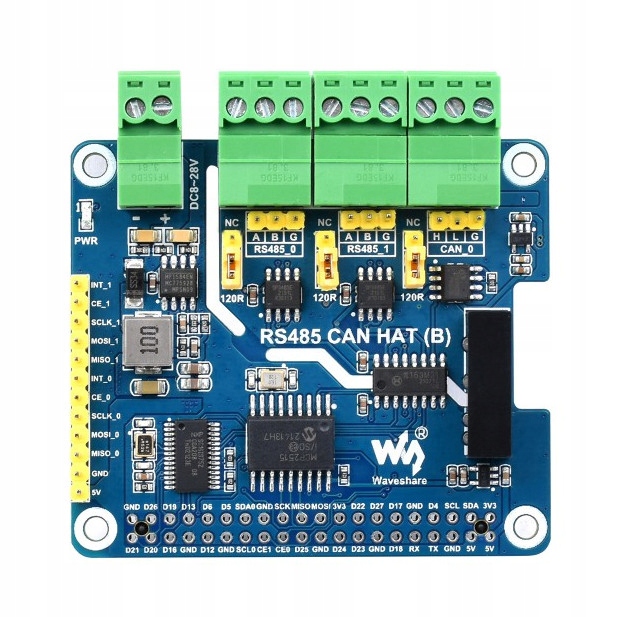

RS485 CAN HAT (B)

Артикул: 23227

2 канала RS485 и 1 канал CAN, связь SPI

Встроенная изоляция источника питания, магнитная изоляция ADI, TVS-диод и т. д.

Дополнительная информация, схемы, примеры программного обеспечения и т. д. https://www.waveshare.com /wiki/RS485_CAN_HAT_(B)

  • Стандартный разъем расширения Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
  • 1 канал CAN, использует контроллер MCP2515 и приемопередатчик CAN, преобразует SPI в CAN
  • 2 -Ch RS485, использует двухчиповую комбинацию SC16IS752 + SP3485, преобразует SPI в RS485.
  • Встроенная схема преобразования мощности, поддерживает источник питания с широким напряжением 8–28 В, может одновременно питать Raspberry Pi.
  • Встроенная цельная изоляция источника питания, обеспечивающая стабильное изолированное напряжение, для изолированного терминала не требуется дополнительный источник питания.
  • Встроенная цельная цифровая изоляция для изоляции сигнала, надежность и помехозащищенность, низкое энергопотребление
  • Встроенная цельная цифровая изоляция, для изоляции сигнала, надежность и помехоустойчивость, низкое энергопотребление
  • Встроенная цельная цифровая изоляция, обеспечивающая стабильное изолированное напряжение, дополнительный источник питания не требуется для изолированного терминала. li>
  • Встроенный TVS (подавитель переходных напряжений) эффективно подавляет скачки напряжения и переходные скачки напряжения в цепи, молниезащита и антиэлектростатичность.
  • Встроенный самовосстанавливающийся предохранитель и защитные диоды обеспечивают стабильность тока/напряжения. выходы, обеспечивает защиту от перегрузки по току/перенапряжению, повышает ударопрочность.
  • Встроенный терминальный резистор 120 Ом, конфигурируемый с помощью перемычки.
  • Встроенные клеммы и разъемы контактов, более удобное подключение.

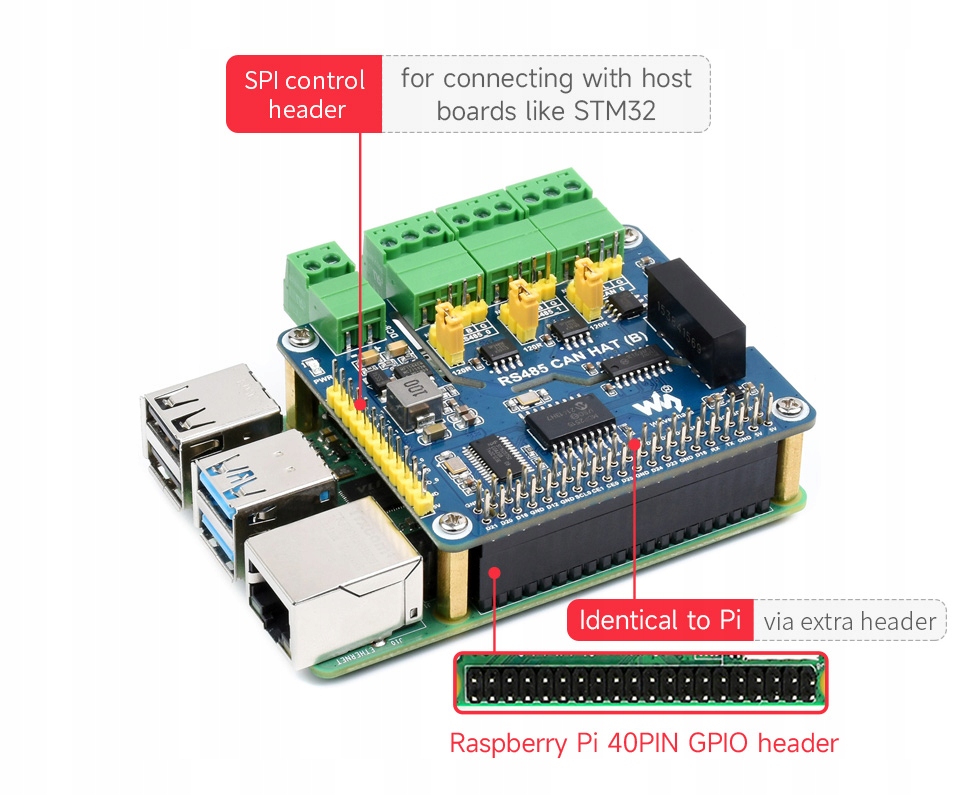

  • Выводные контакты управления SPI для подключения к главным платам управления

Стандартный 40-контактный разъем GPIO, совместимый с платами серии Raspberry Pi

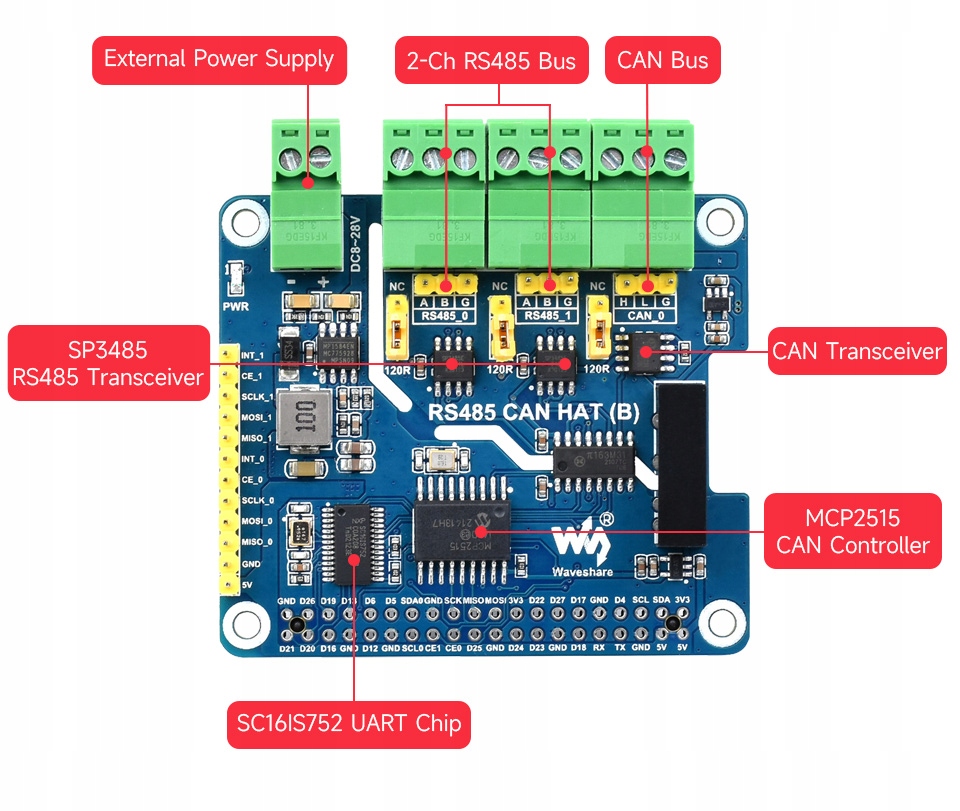

Расширение 1-канального CAN и 2-канального RS485

CAN: используется контроллер MCP2515 с CAN-трансивером

RS485: используется двухканальный SC16IS752 и SP3485 Комбинация чипов

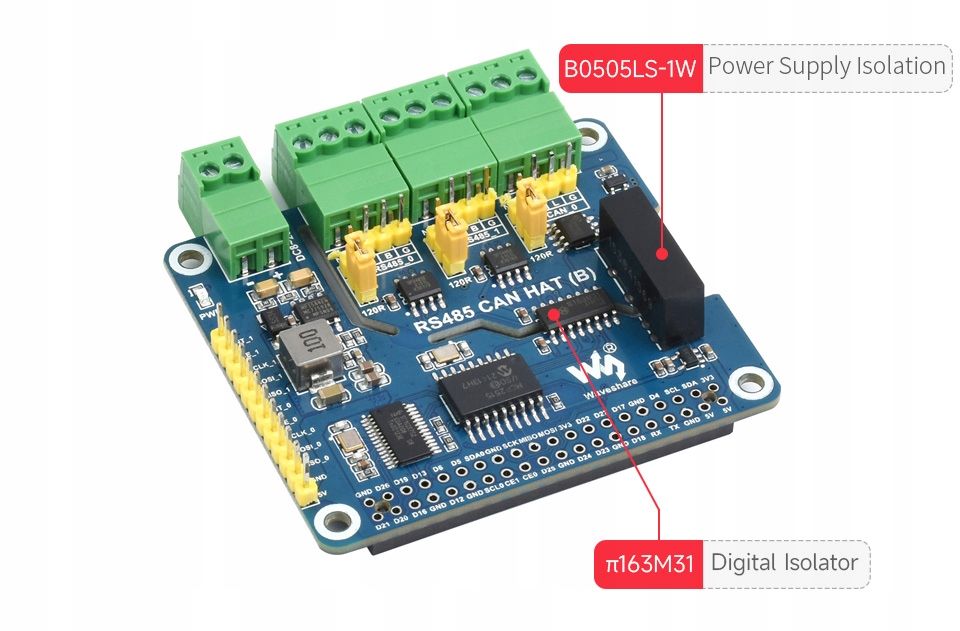

Защита изоляции промышленного класса

  • Встроенная цельная изоляция источника питания, обеспечивающая стабильное изолированное напряжение, для изолированной клеммы не требуется дополнительный источник питания
  • Встроенная цельная цифровая изоляция, для изоляции сигнала, надежная и помехозащищенная, низкое энергопотребление.

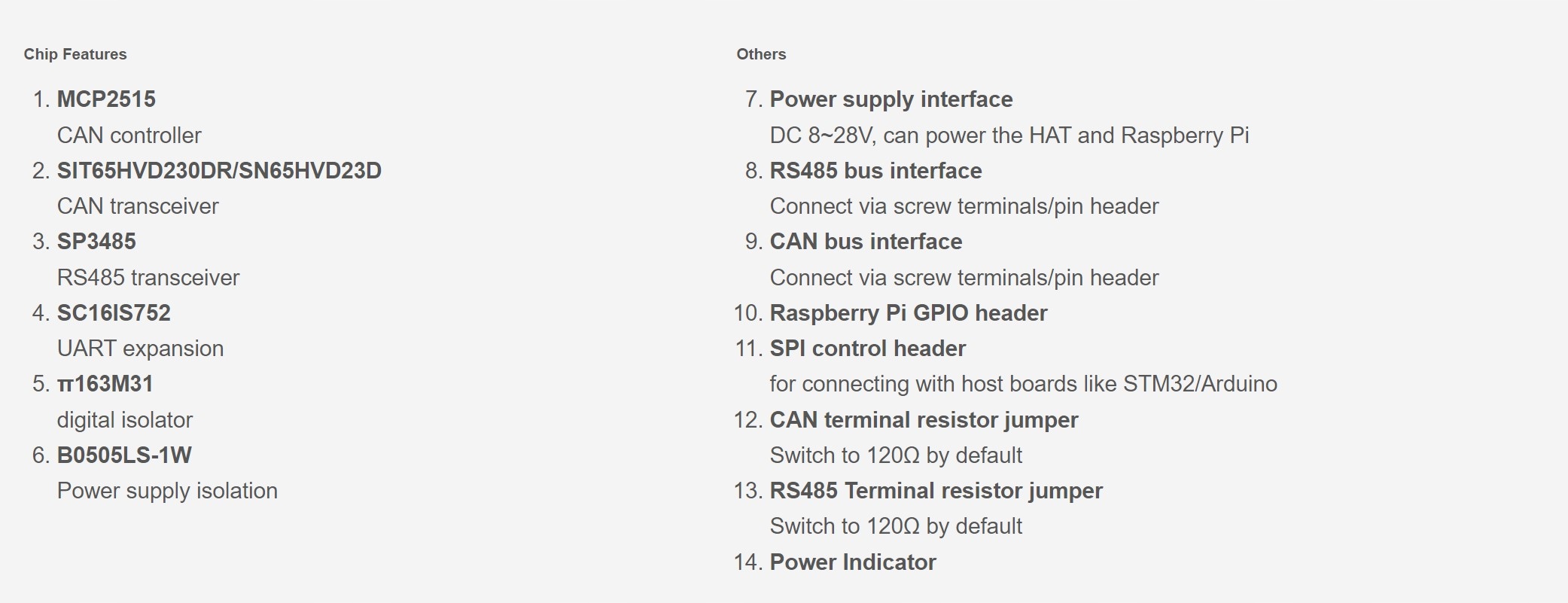

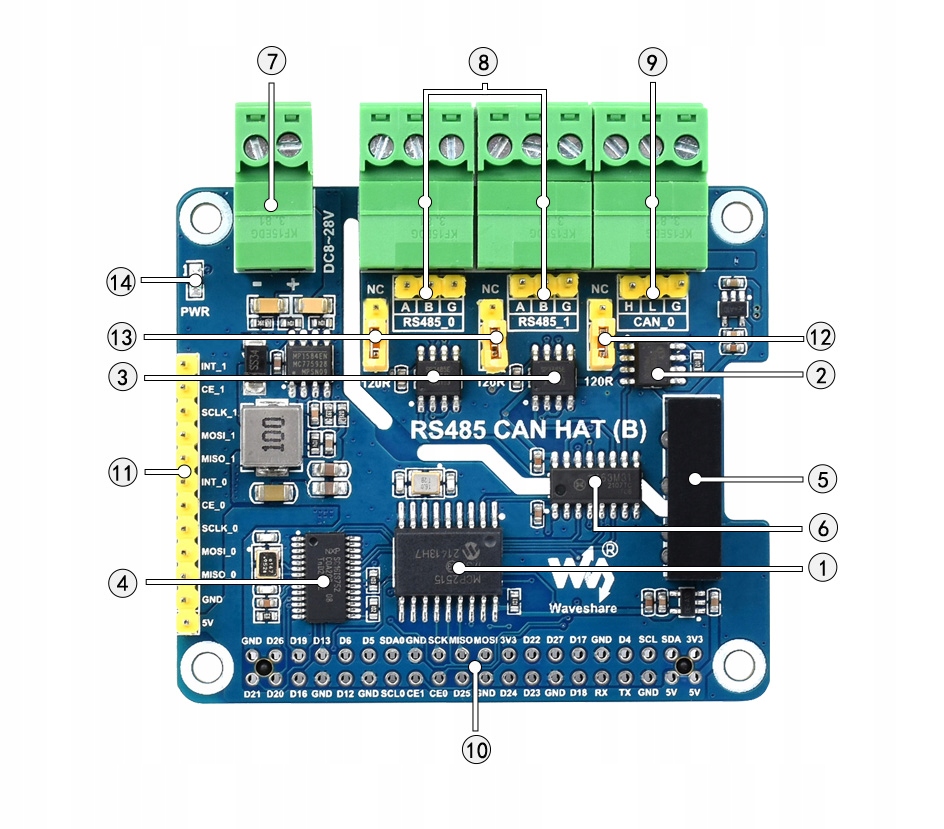

Структура модуля:

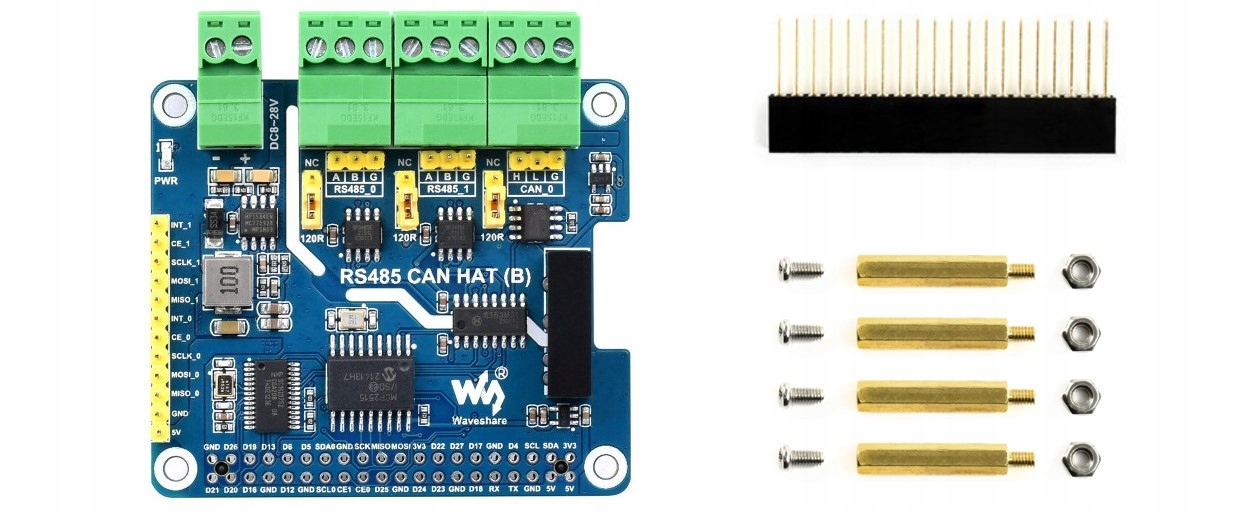

В комплект входит:

  • RS485 CAN HAT (B) x1
  • 2x20PIN гнездовой разъем x1
  • Набор винтов x1
  • li>

    • Модуль RPi, видимый на фотографиях, не входит в продаваемый комплект.
