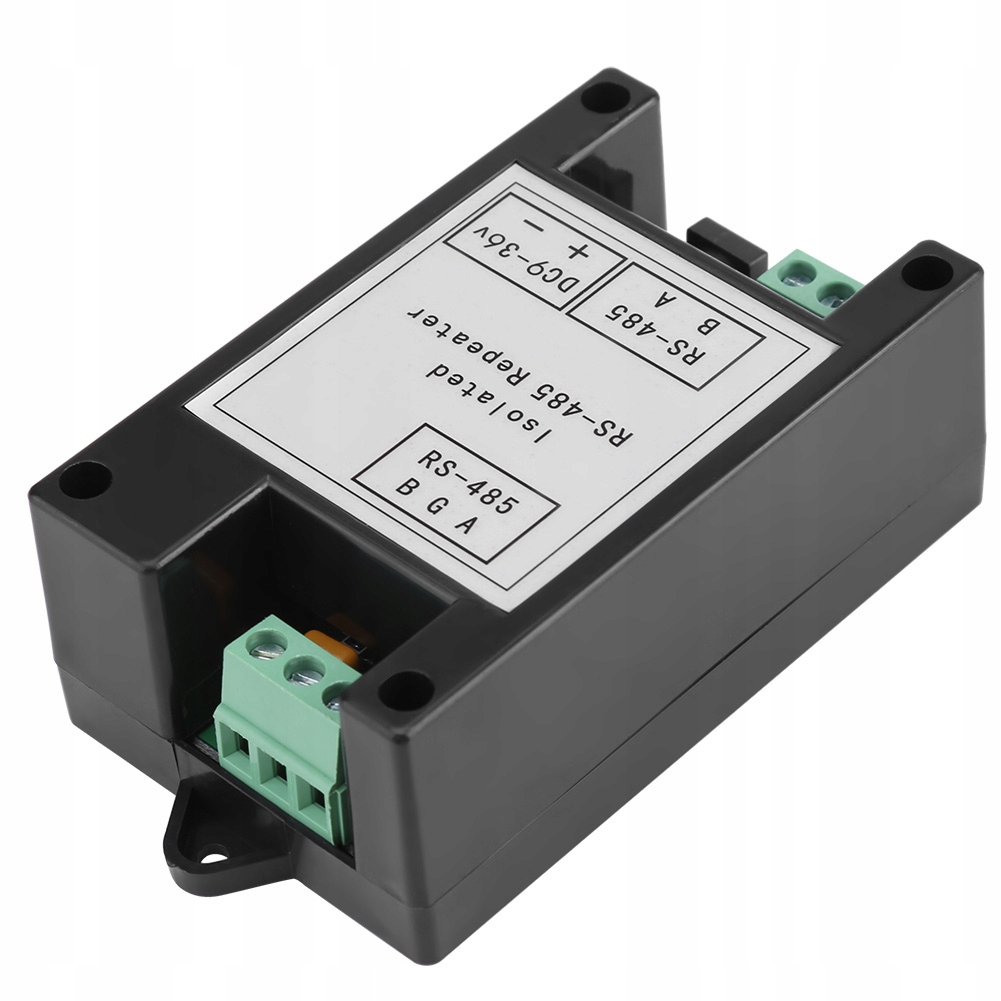

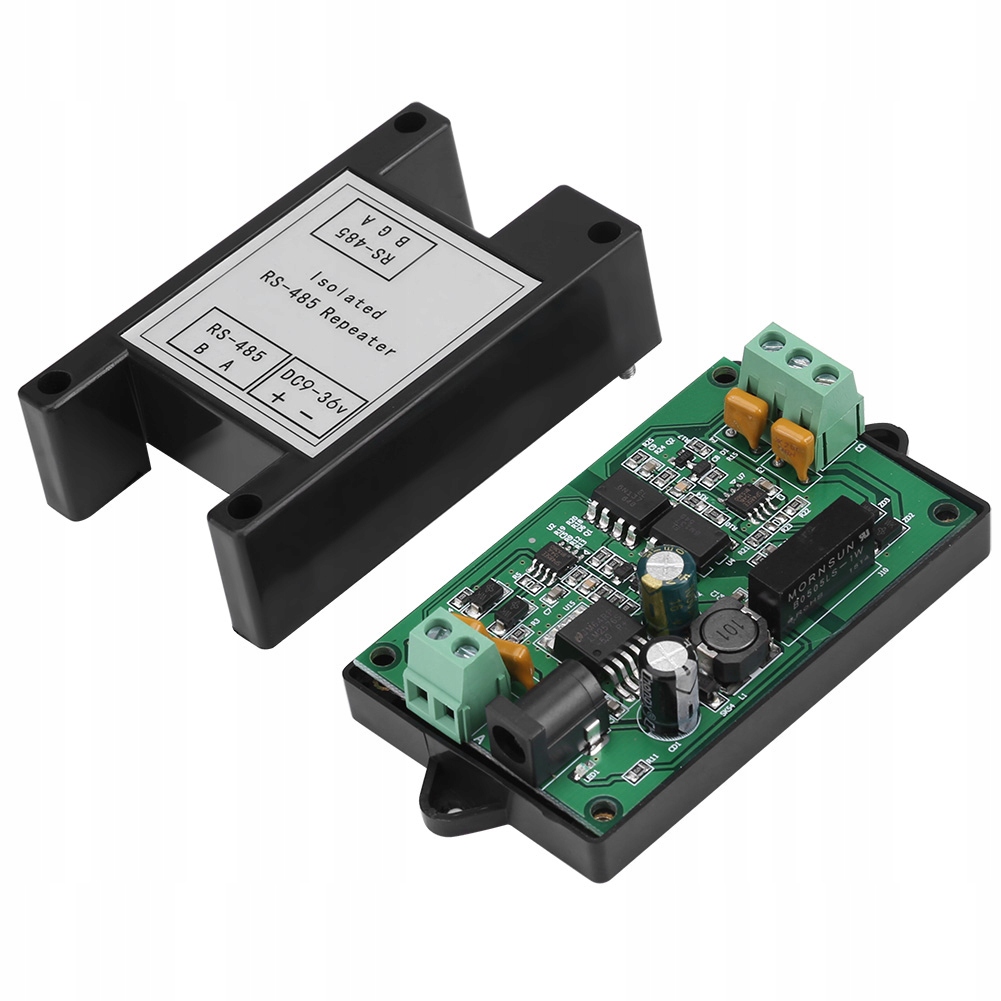

2X УСИЛИТЕЛЬ RS-485, ИЗОЛИРОВАННЫЙ ОПТОИЗОЛЯТОРНЫЙ ПОВТОРИТЕЛЬ

Описание:

Этот изолированный повторитель RS485E представляет собой своего рода высокопроизводительный усилитель и расширитель сигнала RS485 промышленного класса. Он может автоматически определять направление потока данных и скорость передачи данных, не требуя каких-либо сигналов управления или квитирования, и обеспечивать прозрачную передачу данных. Питание устройства и сигнал связи полностью изолированы, имеют защиту от перенапряжения и статического электричества. Он характеризуется передачей на большие расстояния, высокой скоростью, стабильной и надежной работой. Широко используется в обслуживающем оборудовании, системе зарядки IC-карт, автоматическом управлении, системе контроля доступа, парковках, системах общественного питания, системе взимания платы за проезд.

Особенности:

Дизайн промышленного уровня, связь полностью изолирована, стабильная и надежная работа, скорость передачи данных до 500 Кбит/с.

Встроенный высококачественный изолированный модуль питания постоянного/постоянного тока обеспечивает электрическую изоляцию между портами.

Поддерживает многомашинную связь, может подключаться до 128 узлов, а расстояние передачи составляет до 1200 метров.

Технология автоматического управления потоком данных автоматически распознает и контролирует направление передачи данных.

Множественные защитные меры: защита от положительных и отрицательных электростатических разрядов 15 кВ; двухканальная защита ТВС 600Вт; Изоляция связи 2,5 кВ.

Широкий диапазон напряжения от 9 В до 36 В постоянного тока и защита от обратной полярности.

Характеристики:

Рекомендуемое значение (типичное)

Предельное значение

Рабочее напряжение

9В~36В постоянного тока

9В~36В постоянного тока

Номинальная мощность

0,36 Вт (9В/35мА; 12В/27мА; 24В/15В) мА)

0,5 Вт

Рабочая температура

-30℃~70℃

-40℃~80℃

Отвечает за емкость

1~128 узлов

128 узлов

Дальность связи

0~1200 метров

1200 метров

Скорость связи

300~500 кбит/с

500 кбит/с

Рекомендуемые методы отладки:

Убедитесь в правильности проводки.

1. Общее заземление: используйте 1 провод или экранированный провод для соединения GND всех устройств 485 вместе, что позволяет избежать разницы потенциалов, влияющей на связь между всеми устройствами.

2. Терминальный резистор: подключите терминальный резистор сопротивлением 120 Ом параллельно к 485+ и 485- последних 485. устройство, чтобы улучшить качество связи.

3. Отсоедините среднюю часть: отключите среднюю часть, чтобы проверить, не слишком ли много нагрузок, слишком большое расстояние связи или какое-то устройство повреждено, что влияет на весь провод связи.

4. Один провод: подключите один провод к устройству, что можно использовать для устранения неисправности связи.

5. Замените преобразователь: замените преобразователь, чтобы устранить влияние качества преобразователя на связь.

4. качество.

6. Отладка ноутбука: убедитесь, что ваш ноутбук нормально взаимодействует, воспроизведите компьютер клиента для связи.

В комплект входит:

1 x повторитель RS-485

Для долгосрочной стабильной работы рекомендуется использовать оборудование RS485E ниже рекомендуемого значения. Оборудование не будет повреждено при работе ниже предела, но производительность может ухудшиться. Не превышайте предел, так как это может привести к повреждению оборудования.

Примечание по проводке:

1. Кабели связи 485 должны быть экранированной витой парой. Лучше иметь много запасных проводов, а общая длина не может превышать 1200 метров.

2. Кабели должны располагаться как можно дальше от кабелей высокого напряжения, не должны быть параллельны силовому кабелю и не должны соединяться друг с другом.

3. Шина 485 должна иметь ручную структуру и не может иметь соединение звездой или лопаткой.

4. Усилитель 485 необходимо использовать, если имеется более 30 контроллеров или длина кабеля превышает 500 метров.

5. Оборудование и корпус переменного тока должны быть хорошо заземлены.

6. Подключите GND всех устройств 485 экранированным кабелем.

7. Подключите согласующий резистор сопротивлением 120 Ом параллельно контактам 485+(A) и 485-(B) последнего устройства 485.

Кабель шины RS-485 должен представлять собой 2-жильный экранированный медный кабель витой пары диаметром от 0,5 до 0,75 квадратных миллиметров, импедансом от 38 до 88 Ом/км, емкостью от 30 до 50 нанофарад.
