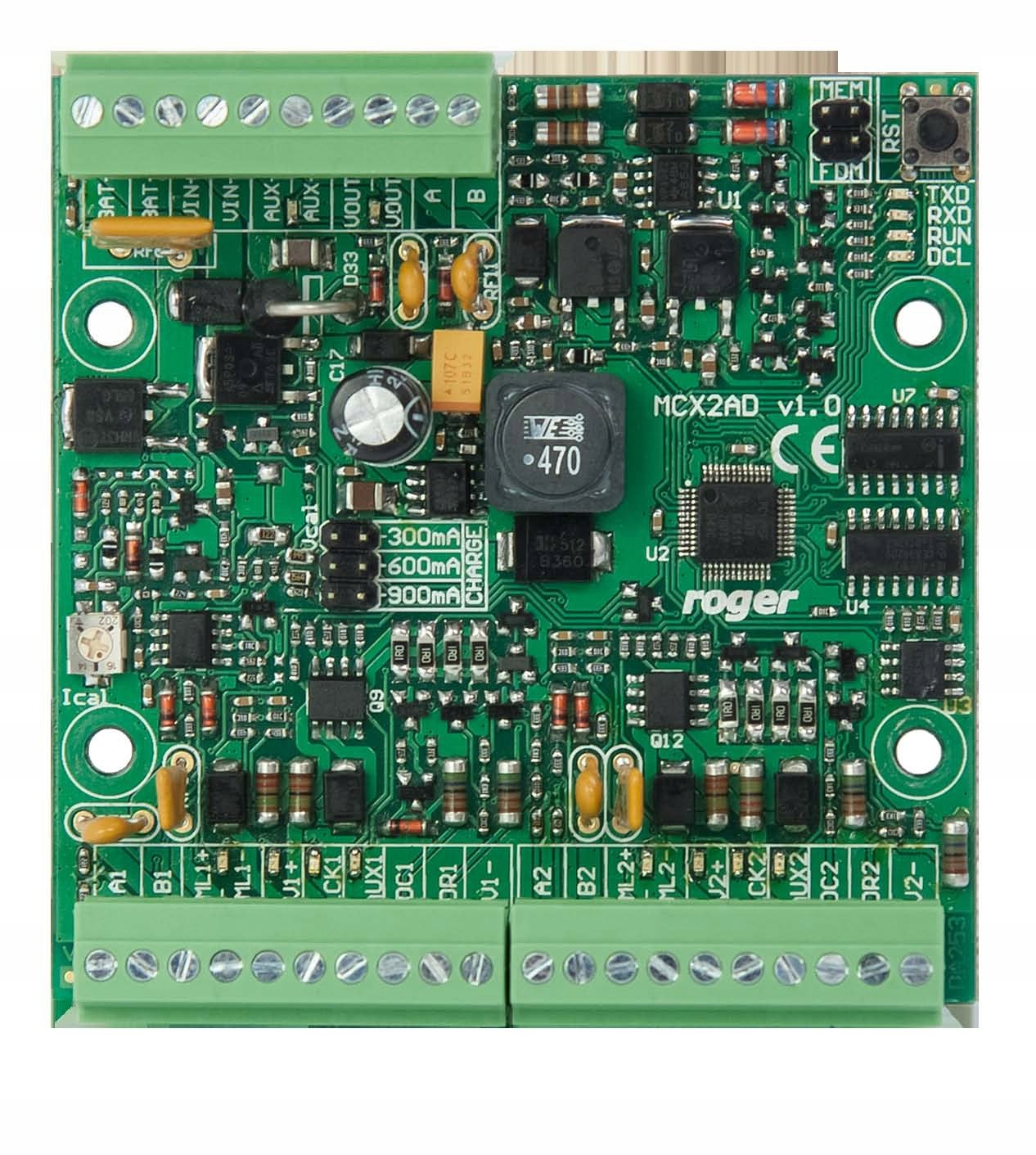

2-проходной расширитель MCX2D Roger

Код продукта: MCX2D

MCX2D — это расширитель ввода-вывода, предназначенный для поддержки 2 дверей в системе RACS 5. Помимо функции расширения, модуль служит распределителем питания и связи, а также поддерживает резервную батарею. .

Для каждой из поддерживаемых дверей расширитель предлагает 2 входа, 2 выхода, интерфейс связи для считывателей и два выхода питания. Электрические цепи, предназначенные для обслуживания каждого из каналов, электрически отделены друг от друга, что означает, что сбой или вмешательство в один из каналов не влияет на работу других каналов.

Расширитель MCX2D питание от внешнего источника питания 13,8 В постоянного тока, который также является источником питания замков, считывателей и других элементов прохода.

Электрические подключения к модулю осуществляются через съемные винтовые клеммы, которые облегчают электрические соединения во время работы. установке и в случае необходимости замены модуля.

Выбранные функции:

• Распределение мощности до 2-х проходов
• Распределение коммуникационной шины
• 4 входа EOL/2EOL
• 4 выхода 12 В/1 А
• 2 силовых выхода 12 В/1 А
• 2 выхода питания 12 В/0,2 А.
• Интерфейс связи RS485 с контроллером доступа.
• Защита от глубокого разряда аккумулятора.
• Отчет о состоянии питания контроллеру доступа.
>
• Зарядка аккумулятора током 0, 3 А, 0,6 А или 0,9 А
• Питание от внешнего источника питания 13,8 В постоянного тока/3 А

Технические данные:

• Напряжение питания
• 13,8 В постоянного тока +/- 100 мА (с поддержкой аккумулятора)
• 11–15 В постоянного тока ( без поддержки аккумулятора)
• Потребление тока (среднее)
• MCX2D: 50 мА (без нагрузки)
• MCX2D: максимум 3,5 А (при максимально допустимой нагрузке) силовых выходов и максимального тока зарядки аккумулятора)
• Ток заряда аккумулятора Настраиваемый: 0,3 А / 0,6 А / 0,9 А
• Входы
• Четыре (DCx, DRx) вход параметрических линий
• Транзисторные выходы
• Четыре (LCKx, BELLx) выходных линий, каждая с нагрузочной способностью 15 В постоянного тока / 1 А
• Силовые выходы < /li>
• Два выхода 13,8 В/0,2 А (VOUT, AUX)
• Два выхода 13,8 В/0,2 А (TML)
• Два выхода 13,8 В/1 А (VDR) )
• Расстояния
• До 1200 м длины шины RS485 между контроллером MC16 и модулем расширения MCX
• До 1200 м длины шины RS485 между модулем расширения MCX и терминалами MCT
• Общая длина шины (расстояние между контроллером и любым терминалом не может превышать 1200 м).
• Выбранные функции.
• Рекомендуется использование источников питания серии Roger PSxD.
• Если используется источник питания 12 В постоянного тока, резервное питание должно быть предусмотрено отдельно (например, ИБП).
• Степень защиты IP20
• Экологический класс (по EN 50133-1) Класс I
• Рабочая температура +5°C - +40° C
• Влажность 10...95 % (без конденсации)
• Размеры В x Ш x Г 80 x 80 x 20 мм
• Вес ~65 г
< /ul>

Примечание: используемый расширитель не влияет на лицензии контроллера MC16-PAC.
