200 мм ВАНТАЖНИЙ ДИСК FLS-200 / C4 модель ГВИНТ

Код: 12595742345

Как заказать

10154 грн

Цена указана с доставкой в Украину

Товар есть в наличии

КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?

Заказывайте большое количество товаров у этого продавца

ВСЕ ТОВАРЫ ПРОДАВЦА №420078

Информация

Время доставки: 7-10 дней
Состояние товара: новый
Доступное количество: 4

Описание

Просматривая «200 мм ВАНТАЖНИЙ ДИСК FLS-200 / C4 модель ГВИНТ» данное изделие из «Держатели и приспособления для крепления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

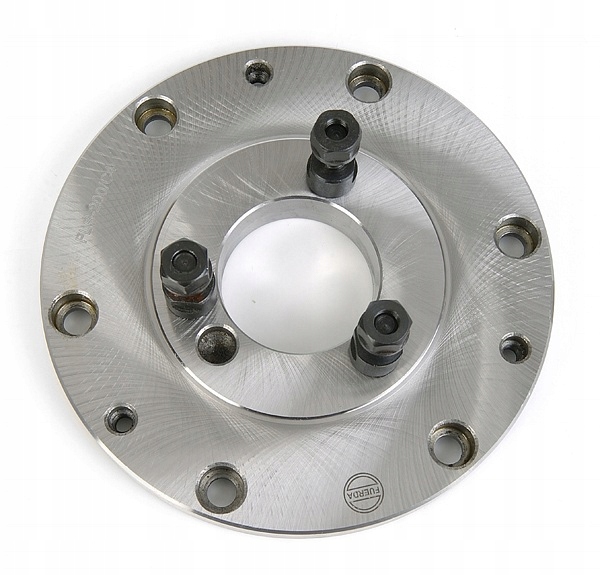

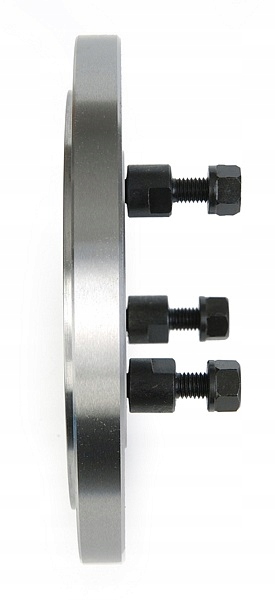

ПРИВОДНОЙ ДИСК ДЛЯ 3- или 4-КУЛАЧКОВОГО ПАТРОНА 200 мм.

модель FLS-200/C4

< б> Номер по каталогу: 08512

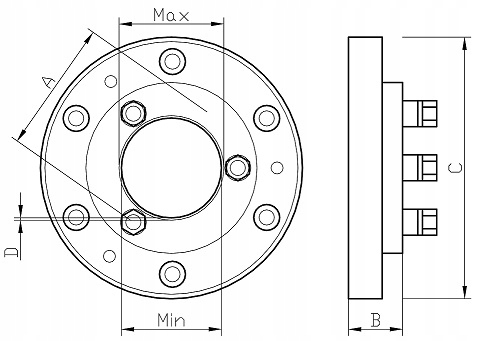

Технический чертеж ведущего диска:

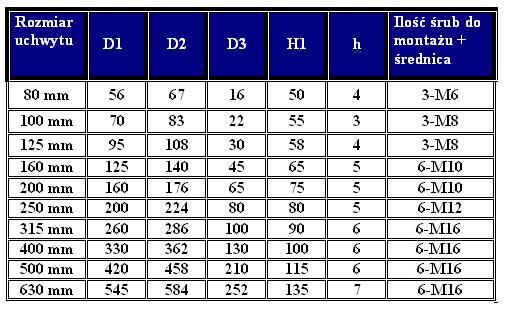

Поскольку приведенная ниже таблица применима ко всем типам и размерам, найдите значения в столбце ДИАМЕТР ПАТРОНА - 200,

В следующем столбце Размер конуса - 4. Этот аукцион предназначен для этого ТИПА.

БЕЗ ШПОНОК - КОЛИЧЕСТВО КРЕПЕЖНЫХ ВИНТОВ

Диаметр отверстия C - ... ... - место расточки для токарного станка, это диаметр конуса в самом узком месте

D - .......... - диаметр, измеренный по диагонали вдоль оси винта - от со стороны токарного станка

Диаметр А - Диаметр диска

Б- Толщина диска с выступающими конусами.

В1- Толщина диска основного элемент.

G - ...... - место растачивания для токарного станка, это диаметр конуса в самом широком месте.

Самые важные размеры - это С или опционально G – что вам проще измерить и размер D – это то, что мы измеряем, когда дело доходит до установки на диск токарного станка. Ниже приведен рисунок держателя, подходящего к этому щитку.
