200 мм ВАНТАЖНИЙ ДИСК FLS-200 / D6 CAMLOCK модель

Код: 12595775158

Как заказать

11933 грн

Цена указана с доставкой в Украину

Товар есть в наличии

КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?

Заказывайте большое количество товаров у этого продавца

ВСЕ ТОВАРЫ ПРОДАВЦА №420078

Информация

Время доставки: 7-10 дней
Состояние товара: новый
Доступное количество: 3

Описание

Приобретая «200 мм ВАНТАЖНИЙ ДИСК FLS-200 / D6 CAMLOCK модель» данный товар из каталога «Держатели и приспособления для крепления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

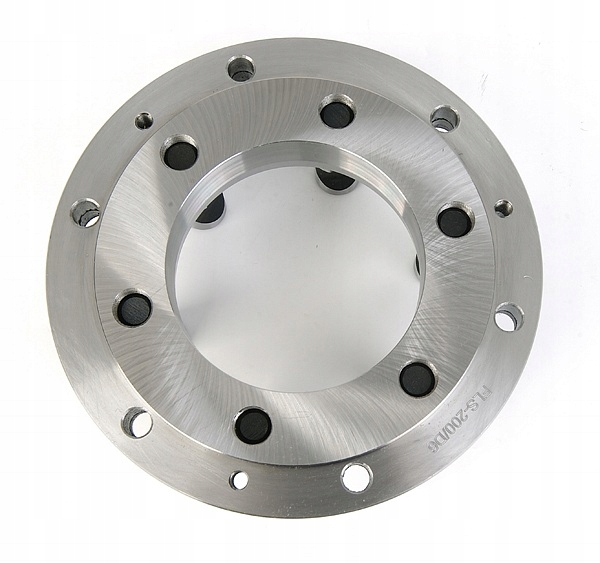

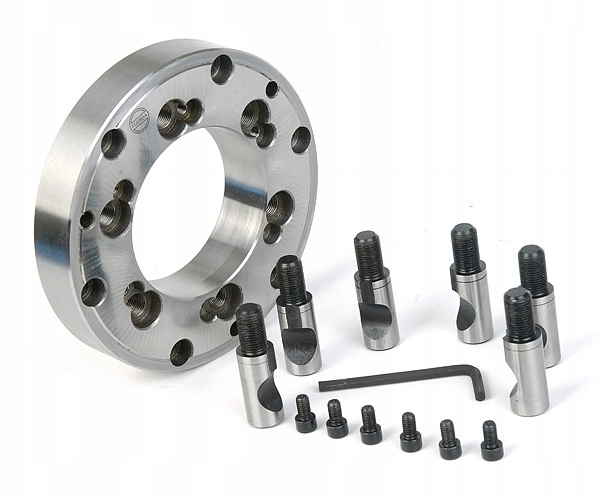

ПРИВОДНОЙ ДИСК ДЛЯ 3- или 4-КУЛАЧКОВОГО ПАТРОНА 200 мм.

модель FLS-200/D6

Номер по каталогу: 08538

ДИСК В СИСТЕМЕ КРЕПЛЕНИЯ - ШАМБЛОК.

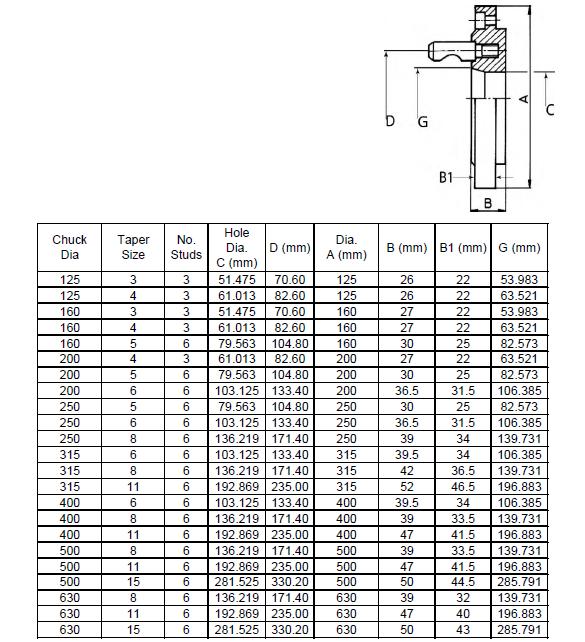

Технический чертеж ведущего диска:

Поскольку приведенная ниже таблица применима ко всем типам и размерам, в таблице ниже в ПАТРОНЕ найдите значения - 200. В столбце ДИАМЕТР, а в следующем столбце Размер конуса - 6. Этот аукцион предназначен для этого ТИПА.

ДИАМЕТР ПАТРОНА - размер ручки 200 мм

БЕЗ ШПИЛЬКОВ - КОЛИЧЕСТВО КРЕПЛЕННЫХ ВИНТОВ

Диаметр отверстия C - ........ - место расточки под токарный станок, это диаметр конуса в самом узком месте

D - ........ .. - диаметр, измеренный по диагонали оси винта - со стороны токарного станка

Диаметр А - Диаметр диска

Б - Толщина диска с выступающими конусами.

B1- Толщина диска основного элемента.

G - ......- место расточки под токарный станок, это диаметр конуса в самом широком месте

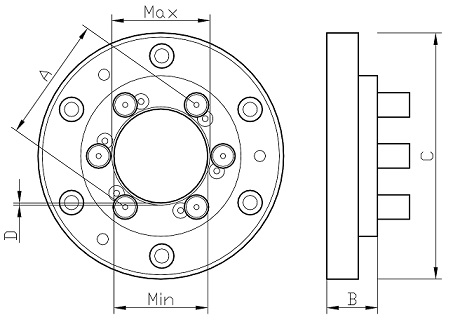

Наиболее важными размерами являются C или опционально G – то, что вам легче измерить, и размер D – это то, что мы измеряем при установке на диск токарного станка. Ниже приведен рисунок держателя, подходящего к этому щитку.
