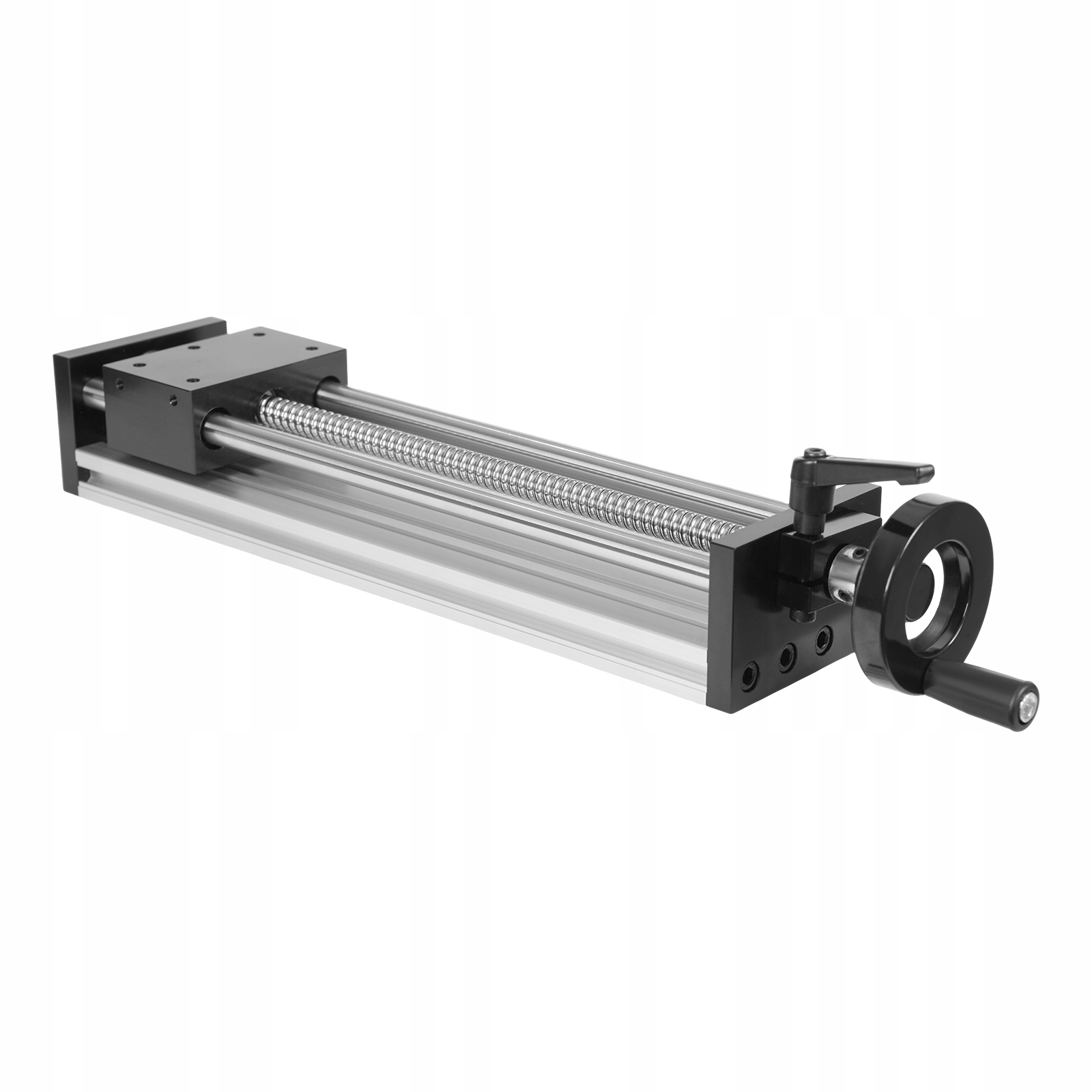

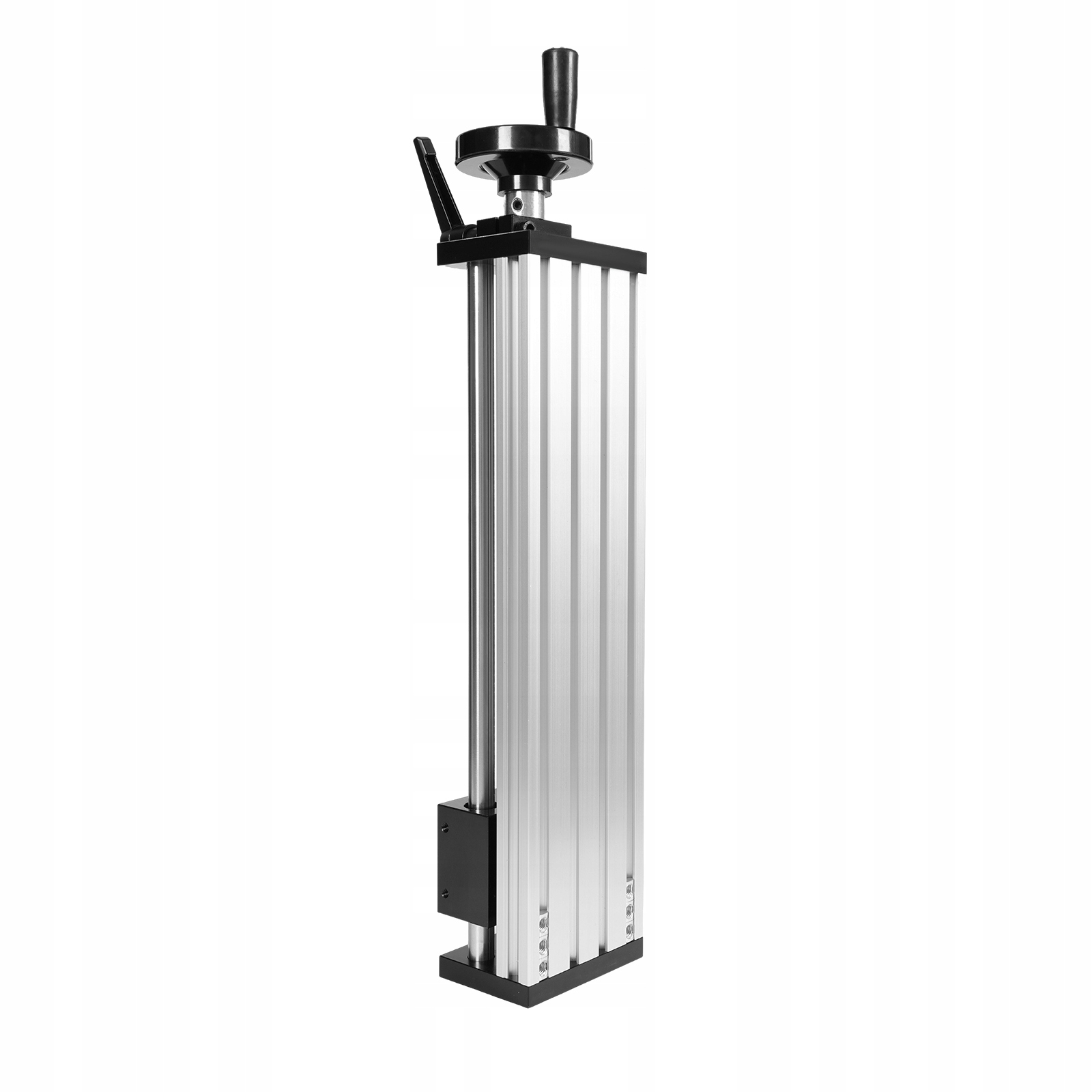

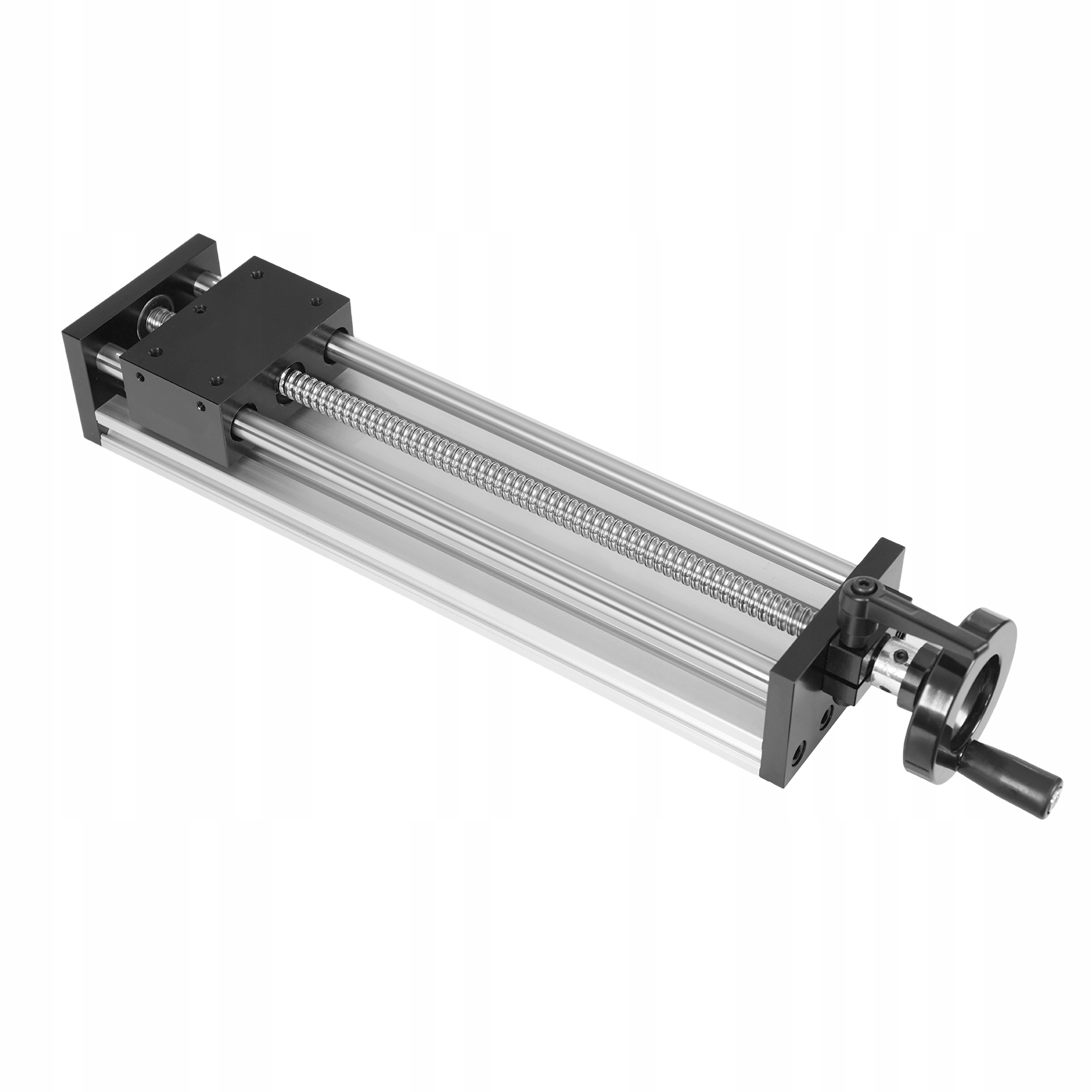

Наша ручная линейная направляющая для направляющих подвижного стола — это профессиональный инструмент, который широко используется при обновлении оборудования с ЧПУ, производственном оборудовании, испытательном оборудовании, прецизионных измерениях в оптических лабораториях и т. д. Высококачественные материалы делают его прочным и долговечным. Конструкция конструкции с двойной оптической осью и ручным управлением рабочим направлением подвижного стола обеспечивает точное позиционирование и регулировку. Короче говоря, с точными и гибкими характеристиками, это будет ваш идеальный выбор!

Высокие характеристики

Долговечность. Изготовленное из авиационного алюминия, это изделие менее подвержено коррозии, износу и деформации, что обеспечивает длительный срок службы.

Продуманная конструкция: Две стороны имеют структуру с двойной оптической осью, что повышает точность и придает подвижному столу большую несущую способность и стабильность. работа.

Низкий уровень шума: благодаря конструкции шарико-винтовой передачи он работает с низким уровнем шума и не мешает работе других.

Ручное управление: Вы можете вручную контролировать направление перемещения скольжения для достижения точного позиционирования и регулирования. Эргономичная ручка обеспечивает удобный захват, а механизм блокировки снижает вероятность выпадения направляющей.

Простота в использовании: не требует сложных систем управления или питания, проста в эксплуатации и имеет низкие затраты на техническое обслуживание.

Спецификация

Материал: Авиационный алюминий

Цвет: черный, серебристый

Режим работы: ручной

Точность позиционирования: ± 0,05 мм/0,002 дюйма

Максимальная горизонтальная нагрузка: 30 кг/66,14 фунта

Максимальная вертикальная нагрузка: 15 кг/33,07 фунта

Эффективный ход: 250 мм/9,84 дюйма

Выход: 5 мм/0,2 дюйма

Диаметр отверстия подшипника: 13 мм/0,51 дюйма

Высота несущей пластины: 56 мм/2,2 дюйма

Размер нижней подвижной гайки: M6

Размер бокового монтажного отверстия: M4

Отверстие Крепление салазок: 4* M5

Отверстие ползуна Расстояние: 30*60 мм/1,18*2,36 дюйма

Длина изделия: 330 мм/12,99 дюйма

Размер упаковки: 41*12*11 см/16,14*4,72*4,33 дюйма

Вес брутто: 2,2 кг/4,85 фунта

Нетто вес: 2 кг/4,41 фунта

В комплект входит

1* Линейная направляющая подвижного стола с ручным управлением

Примечания

1. Прежде чем разместить заказ, пожалуйста, подтвердите, подходит ли размер.

2. Пожалуйста, учитывайте небольшую разницу в цвете из-за освещения при съемке и погрешность в 1-3 см из-за ручного измерения. Перед заказом убедитесь, что вы не возражаете.
