250 мм ГРУЗОВИЙ ДИСК FLS-250 / C6 модель ГРУНТ

Код: 14361146350

Как заказать

12938 грн

Цена указана с доставкой в Украину

Товар есть в наличии

КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?

Заказывайте большое количество товаров у этого продавца

ВСЕ ТОВАРЫ ПРОДАВЦА №420078

Информация

Время доставки: 7-10 дней
Состояние товара: новый
Доступное количество: 4

Описание

Оплачивая «250 мм ГРУЗОВИЙ ДИСК FLS-250 / C6 модель ГРУНТ» данный товар из каталога «Держатели и приспособления для крепления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

ПРИВОДНОЙ ДИСК ДЛЯ 3- или 4-КУЛАЧКОВОГО ПАТРОНА 250 мм.

модель FLS-250/C6

< б> Номер по каталогу: 08518

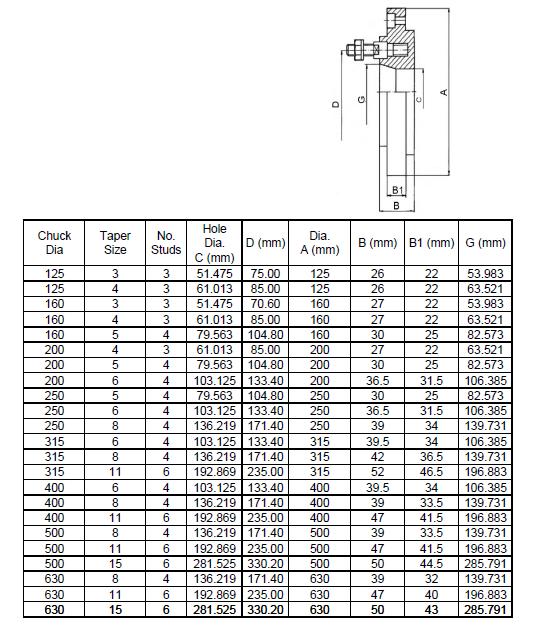

Технический чертеж ведущего диска:

Поскольку приведенная ниже таблица применима ко всем типам и размерам, в таблице ниже в ПАТРОНЕ найдите значения - 250. В столбце ДИАМЕТР, а в следующем столбце Размер конуса - 6. Этот аукцион предназначен для этого ТИПА.

ДИАМЕТР ПАТРОНА - размер ручки 250 мм

БЕЗ ШПИЛЬКОВ - КОЛИЧЕСТВО КРЕПЛЕННЫХ ВИНТОВ

Диаметр отверстия C - ........ - место расточки для токарного станка, это диаметр конуса в самом узком месте

D - ........ .. - диаметр, измеренный по диагонали оси винта - со стороны токарного станка

Диаметр А - Диаметр диска

Б - Толщина диска с выступающими конусами.

B1- Толщина диска основного элемента.

G - ...... - место расточки под токарный станок, это диаметр конуса в самом широком месте

Наиболее важными размерами являются C или опционально G – то, что вам легче измерить, и размер D – это то, что мы измеряем при установке на диск токарного станка. Ниже приведен рисунок держателя, подходящего к этому щитку.
