Набор преобразователей xCOAX4-SET ATTE

Код продукта: XCOAX4-SET

xCOAX4-SET — набор активных преобразователей для передачи данных из сети Ethernet и питания PoE через типовой коаксиальный кабель, используемый в аналоговом мониторинге.

Устройства позволяют устанавливать PoE IP-камеры в местах, где замена существующего коаксиального кабеля невозможна или нерентабельна. Модуль xCOAX4-SW получает питание от любого коммутатора PoE (порт RJ45) и через коаксиальный кабель, что обеспечивает двунаправленную сетевую связь и питание модуля xCOAX4-CAM. IP-камеру или любое сетевое устройство можно подключить к порту RJ45 модуля xCOAX4-CAM на конце линии.

Устройства могут дополнительно питаться от винтовых разъемов POWER. Для правильного питания приемников PoE напряжение должно быть выше 44 В постоянного тока.

Максимальное расстояние передачи данных и подачи питания PoE зависит от длины и сечения используемых кабелей, а также качества используемых разъемов BNC. Наличие других проводов в кабельной трассе и дополнительных промежуточных соединений оказывают существенное влияние на стабильность передачи. Максимальная длина коаксиального кабеля 1000м. В случае плохого качества кабеля скорость передачи может быть снижена до 10Мбит/с, о чем будет сигнализировать диод на корпусе.

Важнейшие характеристики и функции:

• дальность передачи по коаксиальному кабелю до 1000м на скорости 10/100Мбит/с
• помехоустойчивость и сторожевая функция в коаксиальном тракте
• возможность подачи питания от коммутатор PoE 802.3at/af, PoE PASSIVE (xCOAX4-SW) и через винтовые разъемы с напряжением 10–58 В постоянного тока.
• возможность питания приемников PoE 802.3at/af или PoE PASSIVE мощностью до 90 Вт (с использованием всех 4 пар витой пары для питания)
• очень низкое энергопотребление - 1,35 Вт в целом схема
• небольшой размер модулей
• четкая оптическая индикация состояния электропитания и передачи данных
• легкий и быстрый ввод в эксплуатацию без необходимости настройки параметров

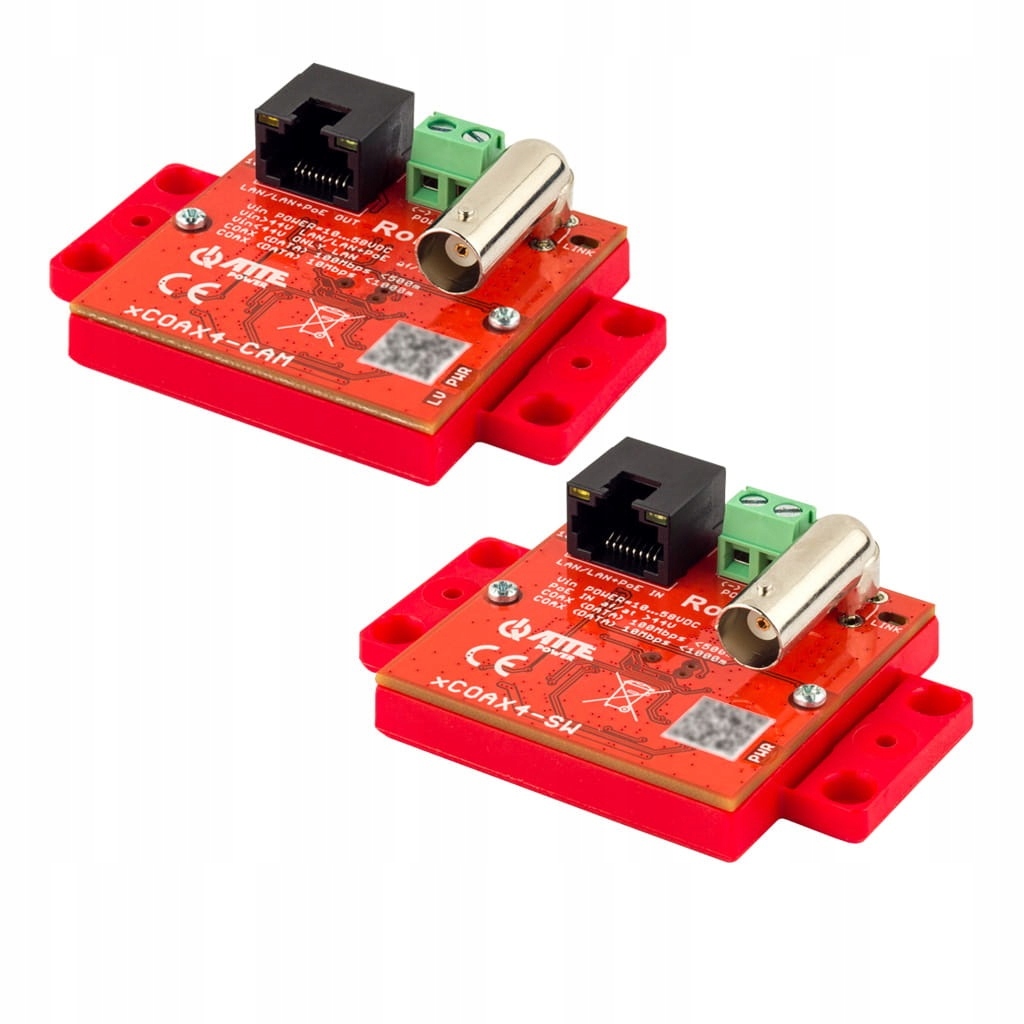

В комплект входят:

• xCOAX4-SW
• xCOAX4-CAM

После подачи питания и правильного подключения кабелей устройства быстро устанавливают связь 100 Мбит/с. Если стабильное соединение не может быть установлено, скорость передачи будет снижена до 10 Мбит/с. Об этом будет сигнализировать свечение светодиода.

Если соединение не может быть установлено, проверьте качество разъемов BNC на концах дорожки XCOAX. Дополнительные соединения и ответвления пути XCOAX могут помешать стабильной передаче. Следует проверить их правильность и удалить ненужные.

Светодиод LV фиксируется и сигнализирует о падении напряжения на приемнике XCOAX-CAM ниже 44 В постоянного тока. Его можно сбросить, отключив и повторно подав питание. Загорание сигнализирует о необходимости проверки правильности электропитания комплекта. Падение напряжения ниже 44 В постоянного тока может привести к нестабильной работе или препятствовать запуску PoE-приемников, подключенных к XCOAX-CAM, после перезапуска.

Устройство имеет очень небольшой размер, что позволяет легко устанавливать его в небольших помещениях, например, в помещении. в основании камеры или в монтажной коробке.

Наиболее удобным способом установки являются специальные корпуса серии ABOX и монтажные пластины, оснащенные системными отверстиями в растре. 10,8 мм. Системное решение позволяет осуществлять вертикальную или горизонтальную установку выбранных устройств в любую перфорированную часть корпуса или монтажной пластины. С помощью дополнительного переходника устройство можно установить на рейку ТН-35.

Корпус можно монтировать несколькими способами:

• "традиционно" с помощью монтажных шпилек на сетке 10,8, которая есть во всех корпусах ABOX
• путем прикручивания дополнительных отверстий к любому
