BGA0000057

Мини-реболлинговая станция BGA с набором из 25 универсальных экранов для прямого нагрева + аксессуары

НАБОР ДЛЯ РЕБОЛЛИНГА XL, 30 ЭЛЕМЕНТОВ

Идеальное решение для всех, кто занимается ремонтом электроники.

КОМПОНЕНТЫ НАБОРА

• Универсальное сито (различные варианты) - 25 штук
• Мини-станция для реболлинга BGA - 1 штука
• Очиститель печатной платы KT-5, 200 мл — 1 шт.
• Оплетка для распайки Gootwick — 1 шт.
• Щетка для пасты — 1 шт.
• Флюс AIM NC254 3g — 1 шт.

НАБОР ИЗ 25 УНИВЕРСАЛЬНЫХ ЭКРАНОВ

Позволяет регенерировать соединения с подложкой для широкого спектра популярных BGA-систем с равномерным растром, что особенно важно для сервисов RTV, где выбор специализированных экранов для BGA-систем в этой сфере очень ограничен.

В комплект входят следующие универсальные экраны:

• Универсальный экран 0,25 мм растр =0,5мм 25х25мм
• Сито универсальное 0,25ммрастр =0,5мм 29х29мм
• Сито универсальное 0,30мм растр =0,5мм 32х32мм
• Сито универсальное 0,35ммрастр =0,60мм 29х29мм
• Сито универсальное 0,45мм растр =0,8мм 29х29мм
• Сито универсальное 0,50мм растр =0,78мм 33x33мм
• Сито универсальное 0,50ммрастр =0,8мм 23x23мм
• Сито универсальное 0,50ммрастр =0,8мм 26x28мм
• Универсальное сито 0,50ммрастр =0,8мм 36х36мм
• Сито универсальное 0,60мм растр =0,9мм 35х35мм
• Сито универсальное 0,60мм растр =1,0мм 22х22мм
• Сито универсальное 0,60мм растр =1,0мм 24х24мм
• Сито универсальное 0,60мм растр =1,0мм 28х28мм
• Сито универсальное 0,60 мм растр =1,0 мм 31x31 мм
• Универсальное сито 0,60 мм растр =1,1 мм 25x25 мм
• Универсальное сито 0,60 мм растр =1,1 мм 28х28мм
• Сито универсальное 0,65мм растр =1,0мм 30х30мм
• Сито универсальное 0,65мм растр =1,0мм 44х44мм
• Сито универсальное 0,76 мм растр =1,27 мм 26x26 мм
• Универсальное сито 0,76 мм растр =1,27 мм 28x28 мм
• Универсальное сито 0,76 мм растр =1,27 мм 30х30мм
• Сито универсальное 0,76ммрастр =1,27мм 31х31мм
• Сито универсальное 0,76ммрастр =1,27мм 34х34мм
• Сито универсальное 0,76 мм растр =1,27 мм 47x47 мм
• Сито универсальное 1,00 мм растр =1,50 мм 30x30 мм

Вышеуказанный размер представляет собой площадь для комкования.

МИНИ-ДЕРЖАТЕЛЬ ДЛЯ BGA-ЧИПА

Держатель используется для установки BGA-чипа и специального или универсального экрана, предназначенного для прямого нагрева.

Держатель изготовлен из анодированного алюминия.

Благодаря регулируемым ручкам можно использовать разные размеры BGA-чипов и экранов.

В комплект входит гаечный ключ. Шестигранный ключ для регулировки ручки.

Давление BGA-системы на сито обеспечивается мощной пружиной. По этой причине не рекомендуется использовать в данном решении экраны намного шире, чем система BGA.

Параметры ручки:

• минимальный размер экрана/BGA-системы - 10 мм.
• максимальный размер экрана/BGA-системы - 45 мм

PCB CLEANER KT-5 200ml ATOMIZER

ПРОФЕССИОНАЛЬНЫЙ ПРЕПАРАТ, ПРЕДНАЗНАЧЕН ДЛЯ ЭЛЕКТРОНИКИ

ДЛЯ ОЧИСТКИ ПЕЧАТНЫХ ПЛАТ ОТ ФЛЮСОВ И ПАСТ

СРАМО ПОСЛЕ ПРОЦЕССОВ ПАЙКИ.

Особенности продукт:

• Жидкость КТ-5 быстро и эффективно удаляет загрязнения, образующиеся в результате высоких температур в процессах пайки,
• сразу после процессов пайки, когда очищаемая поверхность еще теплая (но не горячая) очистка происходит гораздо быстрее, проще и эффективнее, чем классические средства для этих целей. В таких условиях препарат быстрее испаряется, оставляя чистую печатную плату,
• отлично удаляет канифоль,
• удаляет все виды флюсов и паст, как свежие, так и засохшие,
• помимо печатных плат, средство очень хорошо очищает инструменты, т.е. пинцеты, кисточки, шпатели,
• препарат отличается пониженной ароматичностью по сравнению с другими чистящими средствами,
• благодаря умеренному испарению жидкость очень эффективна, снижение затрат на очистку,
• можно использовать в ультразвуковых очистителях,
• безопасно для пластмасс,
• средство не является заменителем изопропанол, но во многих ситуациях, особенно сразу после процессов пайки, значительно превосходит его свойства,
• не оставляет белого налета, полностью испаряется, не оставляя отложений.

Емкость: 200мл (с распылителем)

ФЛЮС AIM NC254 3g ДЛЯ ПАЙКИ, включая BGA И SMD

Флюс AIM NC254 совместим с свинцовыми SN62/SN63 и бессвинцовыми SAC305/SN100C (без свинца) технологиями.

3gr + шприцевое дозирование игла.

Флюс NC254, благодаря широкому технологическому окну, используется для нанесения или замены шариков BGA, ремонта электронных схем и надлежащего смачивания всех паяемых поверхностей.

Паяные соединения получаются яркими, гладкими и блестящими. Отличных результатов пайки можно добиться как при ручной пайке, с использованием паяльной станции горячего воздуха, ремонтной станции или паяльной печи оплавлением.

Это флюс не требующий очистки, имеет гелеобразную консистенцию. Загрязнения, оставшиеся на поверхности после процесса пайки, прозрачны и мало влияют на внешний вид готового изделия. Для их очистки мы рекомендуем изопропанол или специальные средства, такие как КТ-5 и КТ-6.

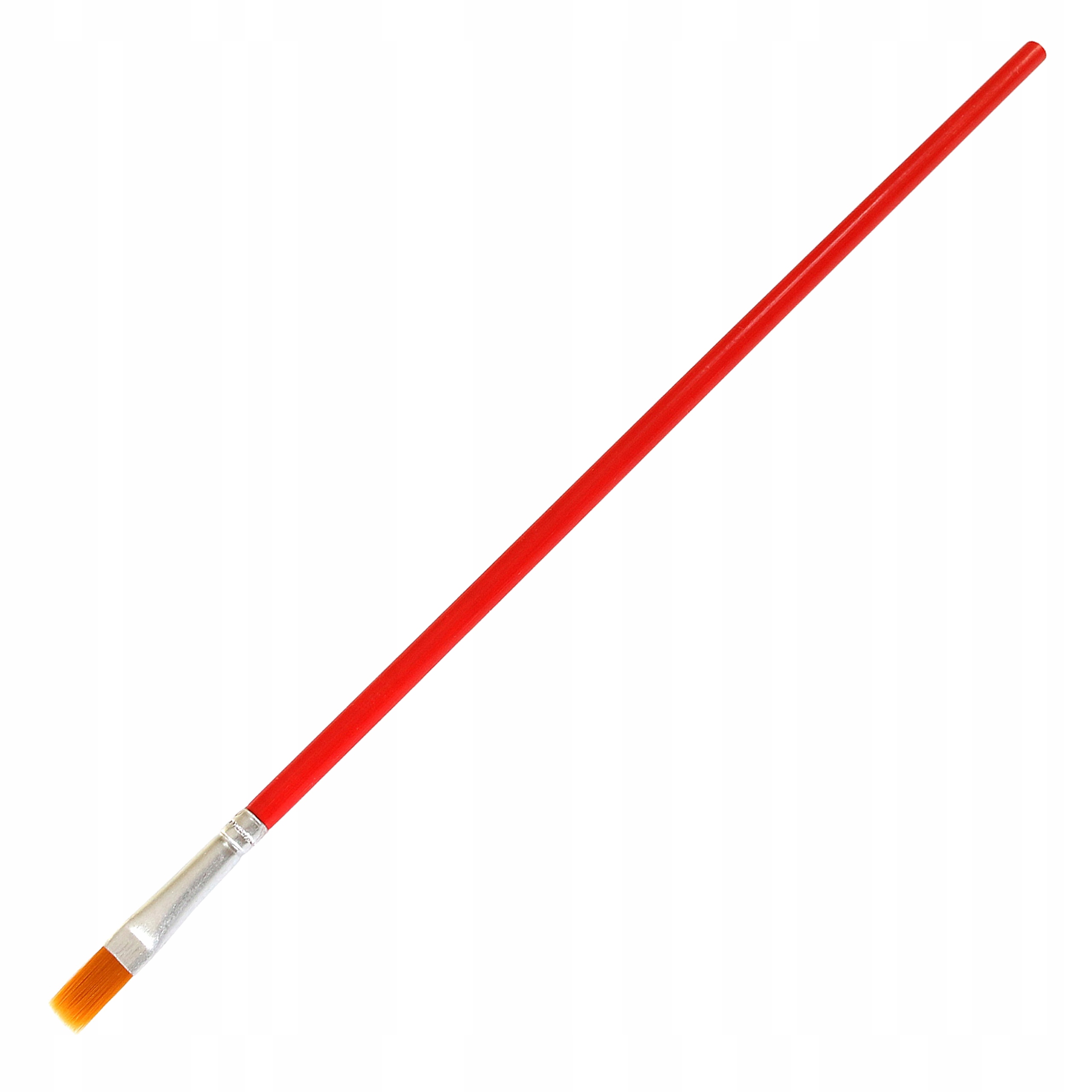

ЭСД-ЩЕТИНКА С МЯГКОЙ ЩЕТИНКОЙ

предназначена для точного распределения всех флюсов, паст и флюсов

Кисть предназначена для нанесения и распределения флюсов, паст, флюсов на схемах и печатных платах, а также для всех видов очистки печатных плат и электронных устройств.

Кисть изготовлена из материалов, предотвращающих электростатический разряд (ESD), спасибо при этом любые возникающие заряды не повредят элементы на печатных платах.

Размеры щетки:

• общая длина: 250 мм
• ширина щетины: 7 мм
• толщина слоя щетины: 2,5 мм
• высота щетины: 12 мм

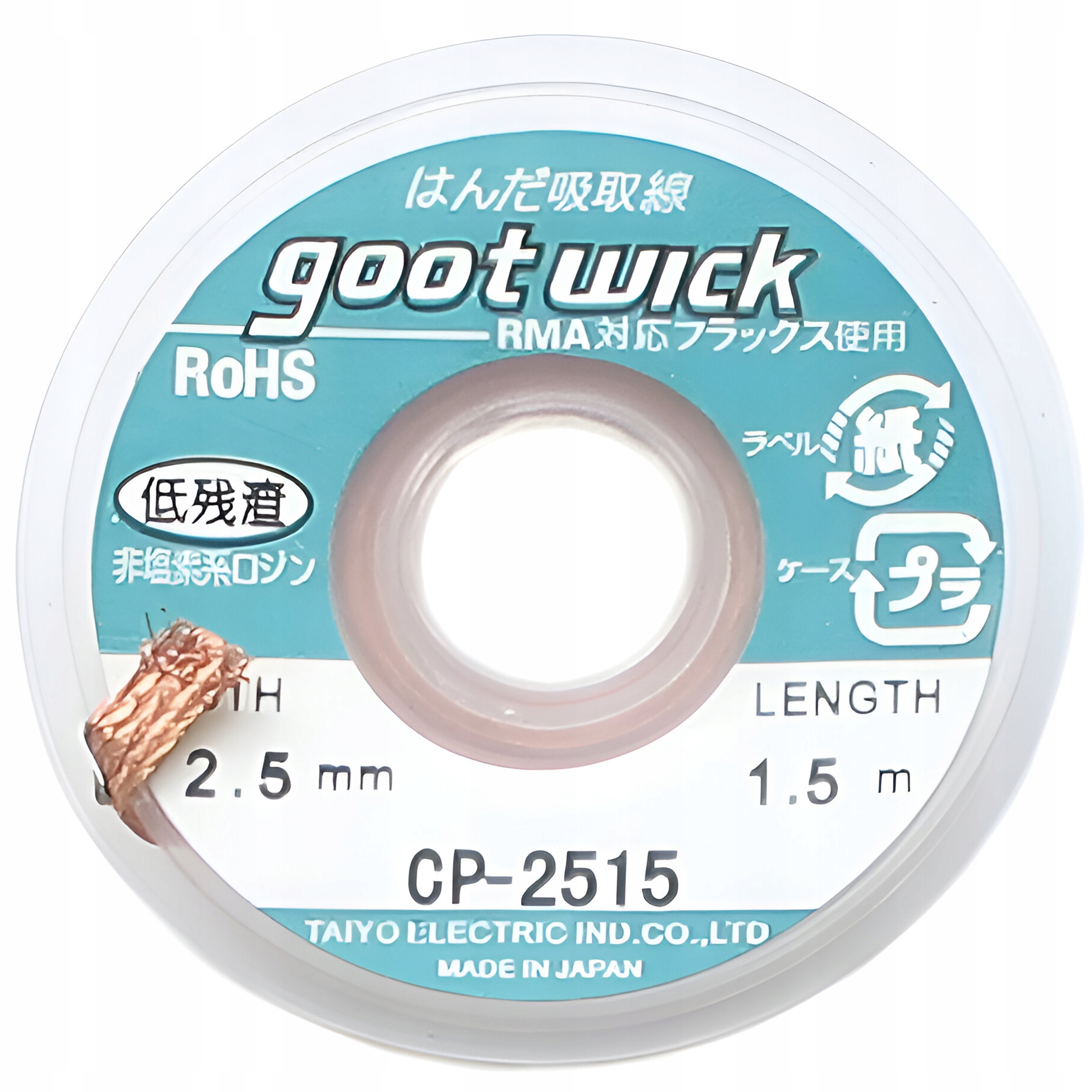

МЕДНЫЙ МОСТ GOOTWICK 2,5мм/1,5м

Распайочная оплетка выполнена в виде медной ленты, состоящей из множества одинарных сплетенных медных полосок. Используется для удаления излишков олова или очистки следов от остатков припоя.

Технические данные:

• материал: медь
• ширина: 2,5 мм
• длина: 1,5 м
