3,5-дюймовый емкостный ЖК-дисплей 320 × 480 (spirps/ i2c)

Код производителя: SKU: 29318

Дополнительная информация, примеры программного обеспечения и т. д.; https://www.waveshare.com/wiki/3.5inch_capacitive_touch_lcd

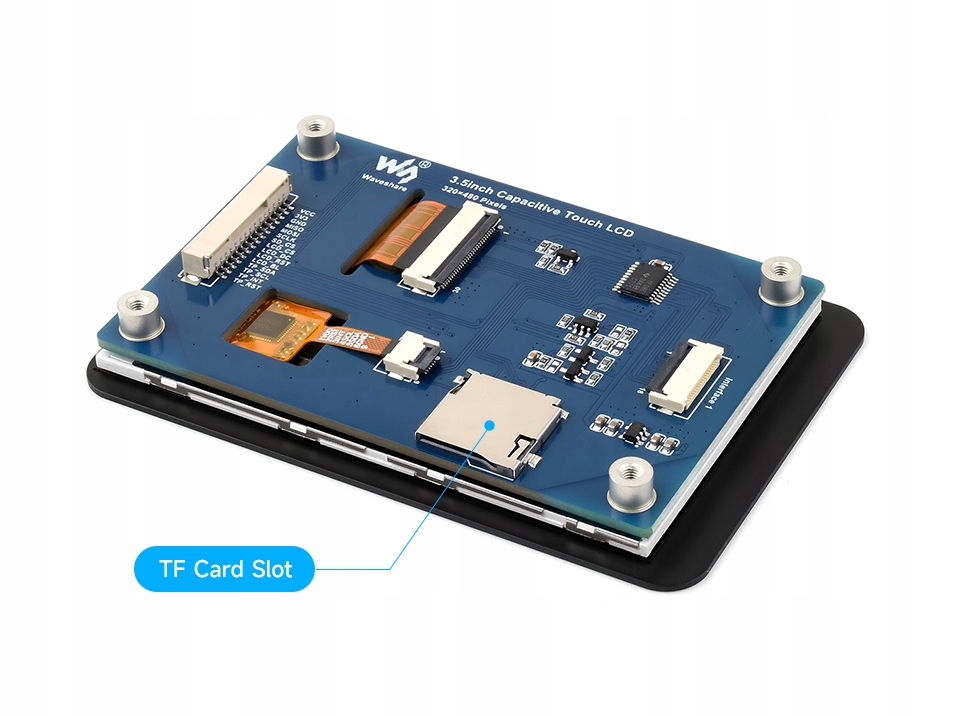

3,5-дюймовый емкостный ЖК-сенсорный сенсорный экран обеспечивает разрешение 320 × 480 и 262 тысячи цветов RGB, предлагая четкое и красочное изображение. Он оснащен системой управления дисплеем ST7796S (SPI Communication) и сенсорной системой FT6336U (I2C), что приводит к минимальному использованию контактов ввода/вывода в микроконтроллере. Экран может быть подключен с использованием 15-контактного терминала или 18-контактного сокета FPC, а дополнительный слот для TF-карты позволяет удобно хранить файлы (фотографии, видео, музыка).

Устройство совместимо со многими популярными платформами, такими как Raspberry Pi, ESP32, Pico или Arduino. Документация и примеры проектов облегчают реализацию дисплея для вашего собственного решения.

Поддержка для снабжения и логических уровней:

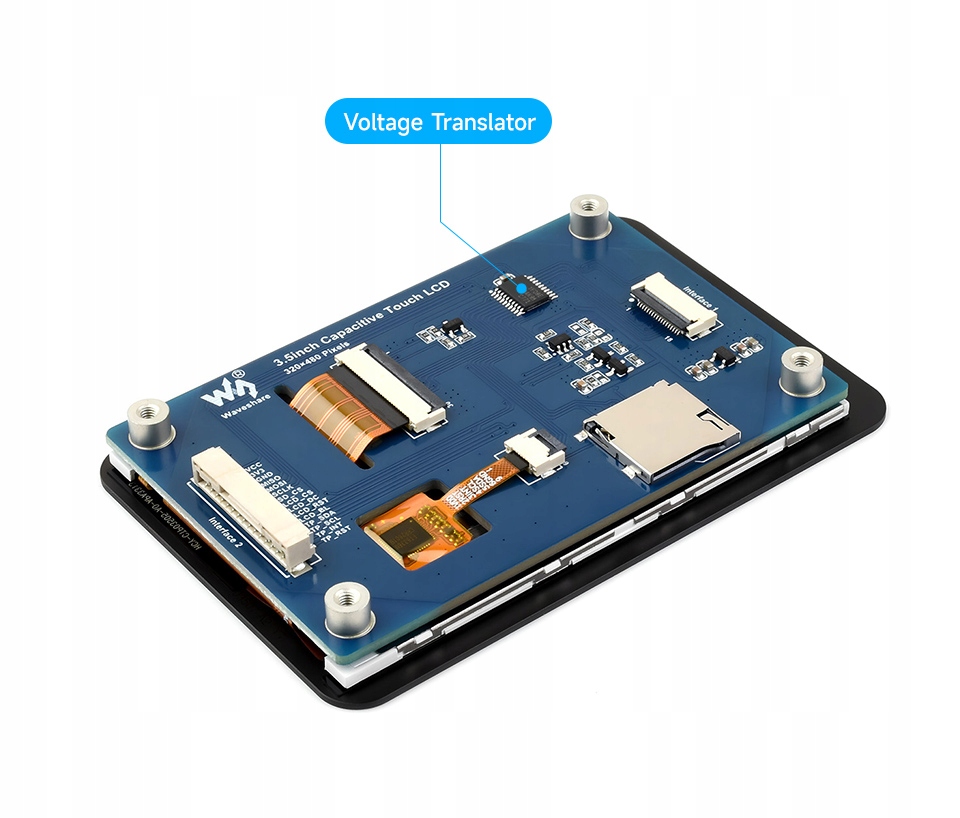

• Система преобразования логического уровня позволяет вам работать с 3,3 В или 5 против.
• PIN 3V3 может использоваться в качестве входа или выхода питания (при 5 В на входе VCC максимальная рекомендуемая нагрузка составляет 200 мА).

Наиболее важные функции:

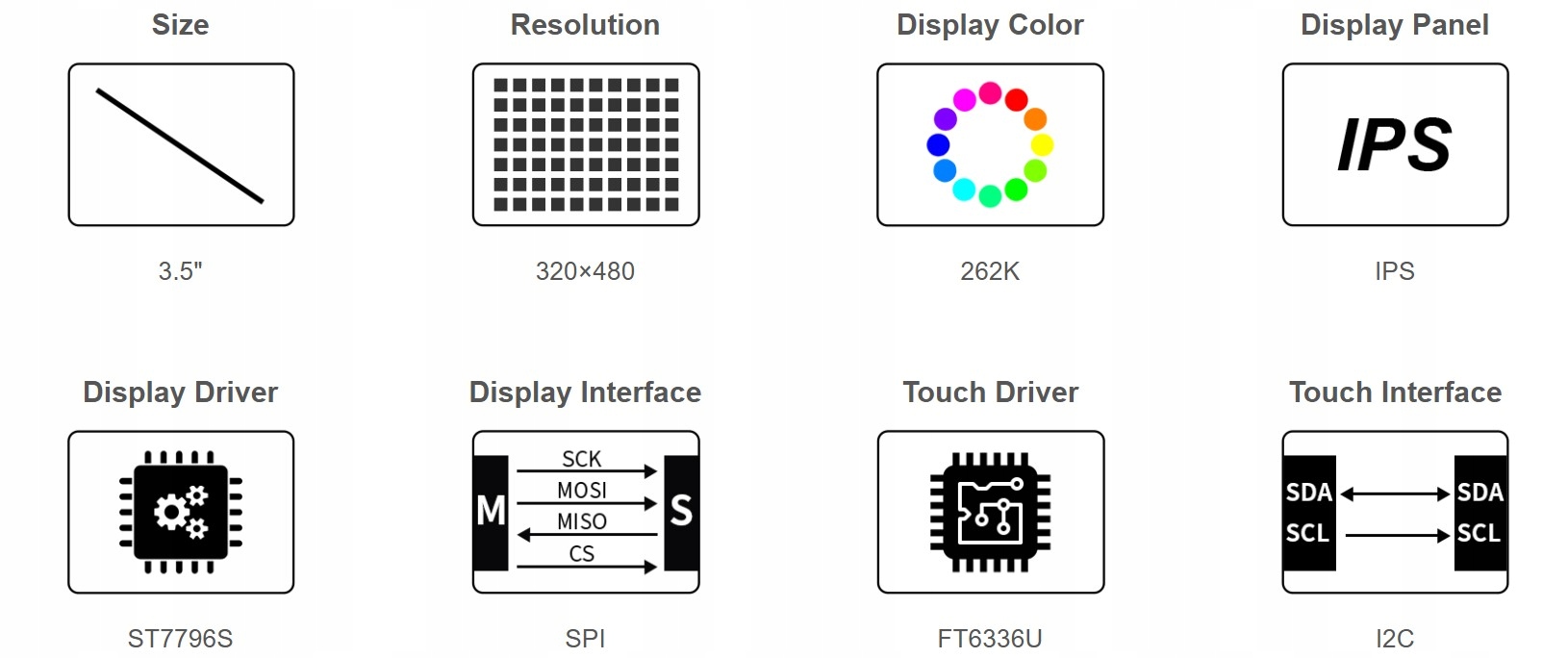

• Резолюция 320 × 480, 262 тысячи цветов

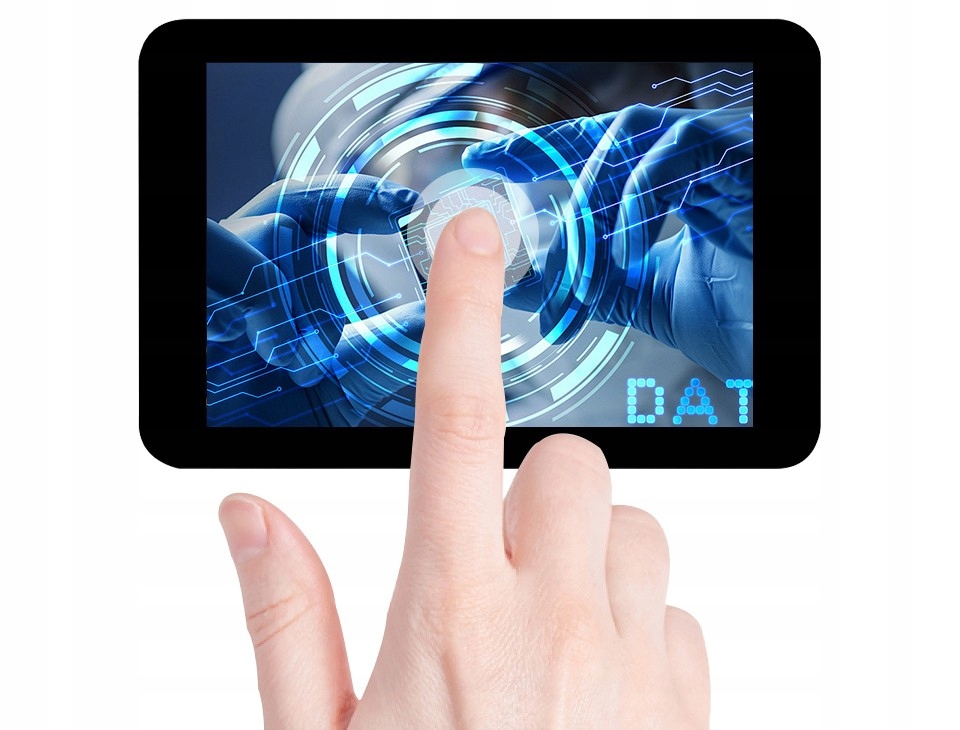

• Сенсокая панель конденсации (FT6336U)-Квичная реакция, высокая проницаемость
• Смотреть на питатели благодаря SPI (отображение) и I2C (Touch)
• ard-letmed ratemed of Specile) и I2
• Два варианта соединения: терминальные 15-контактные или соединительные варианты: FPC 18-PIN
• Совместимость с Raspberry Pi, ESP32, PICO, Arduino и т. Д.
• Встроенное преобразование логических уровней (3,3 В/5 В)

интерфейсы управления SPRA и I2C

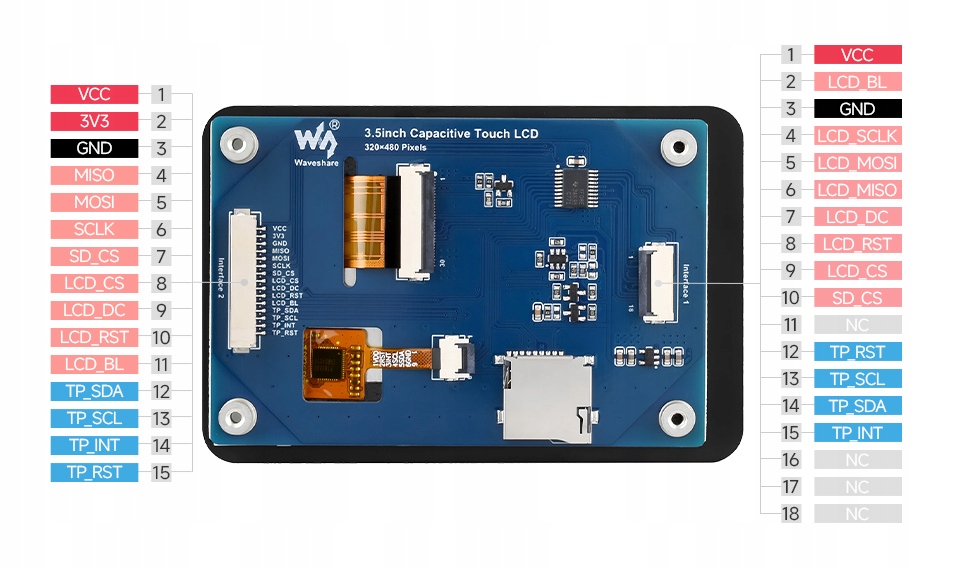

Параметры для разъема 15PIN или 18PIN FPC слот для подключения ЖК -дисплея к хост -плате

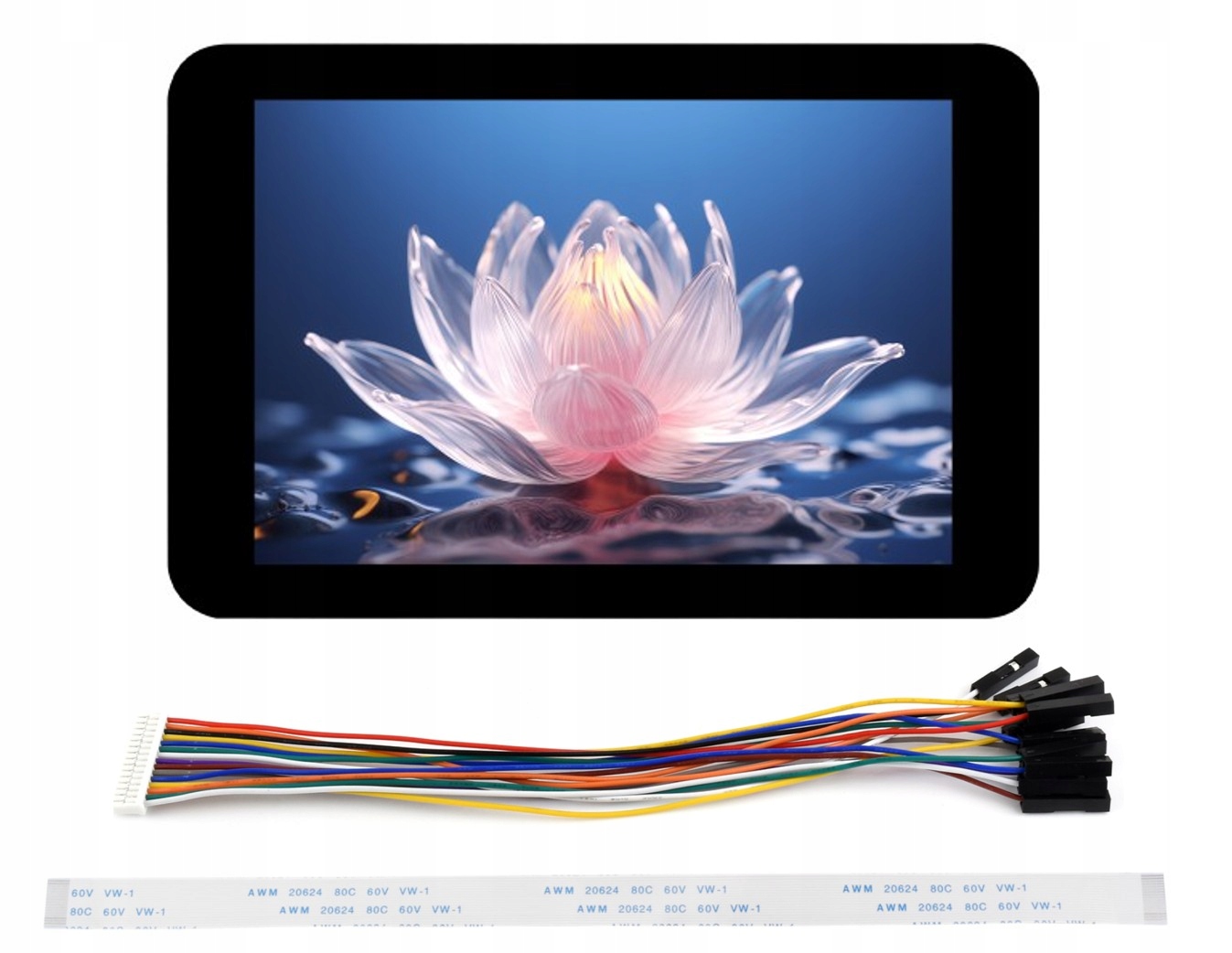

Включен:
