3-фазний захист від напруги/струму 80A для фотоелектричних пристроїв

Код: 14507670585
Как заказать
2500 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №109956152
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 20

Просматривая «3-фазний захист від напруги/струму 80A для фотоелектричних пристроїв», вы можете быть уверены, что данный товар из каталога «Системы безопасности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Реле защиты по току, напряжению и последовательности фаз

Параметры:

  • Номинальный ток: 80А
  • Номинальное напряжение: 380 В переменного тока + нейтраль.
  • Частота: 50/60 Гц
  • Диапазон защиты: 0–450 В переменного тока
  • Рабочая температура: -20°C ...+55°C
  • Рабочая мощность: <4ВА
  • Дисплей : Цифровой светодиодный дисплей 3x6 и 5 светодиодов.

Диапазон настройки:

  • Перегрузка: 63А(1-63А)
  • Высокое напряжение: 230–300В + отключение
  • Низкое напряжение:120–210В + выключение
  • Предохранитель низкого напряжения: 115 В
  • Время задержки: 0,1–20 сек.
  • Время сброса: 0,1–300 сек.

Настройки диапазона

Описание настроек:

1 - ручка диапазона тока

2 - ручка диапазона высокого напряжения

3 - низкого напряжения напряжение ручки диапазона

4 - диапазон времени, по истечении которого устройство отключает выход

5 - ручка времени, через которое устройство должно выполнить сброс

6 - Кнопка ручного включения/выключения:

7 — текущий дисплей

Во время нормальной работы здесь отображается текущее значение, экран горит постоянно, если нет состояния ошибки. В случае ошибки (перегрузки по току) дисплей мигает.

Во время процесса программирования на дисплее отображается соответствующее значение программы (перегрузка по току и высокое/низкое напряжение, время задержки значения, настройка времени сброса).

8 – индикатор напряжения

При нормальной работе здесь отображается значение входного напряжения, экран горит постоянно, если нет состояния ошибки. Дисплей мигает в случае ошибки (высокое или низкое напряжение).

9 - индикаторы ошибок:

A>: загораются при возникновении неисправности из-за перегрузки по току.

V >: загорается при возникновении неисправности высокого напряжения.

V<: загорается при возникновении неисправности низкого напряжения.

X1: загорается при возникновении ошибки последовательности фаз

OUT: загорается, когда устройство работает в заданном диапазоне и не обнаруживает ошибки.

Схема подключения

Размеры:

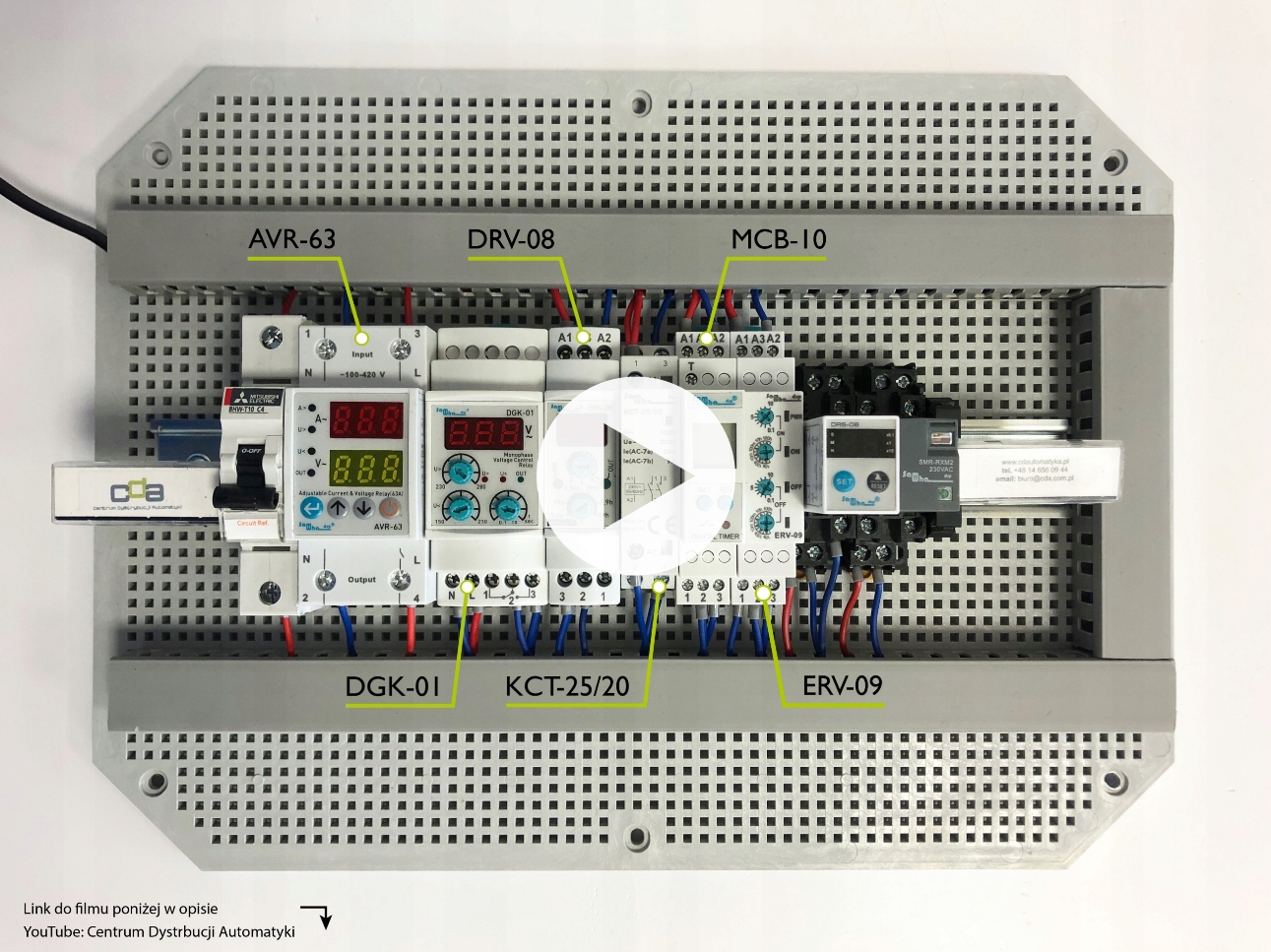

Видео, демонстрирующее работу реле:

https://www.youtube.com/watch?v=KQvL8-Nlm-c&ab_channel=CentrumDystrybucjiAutomaticy
