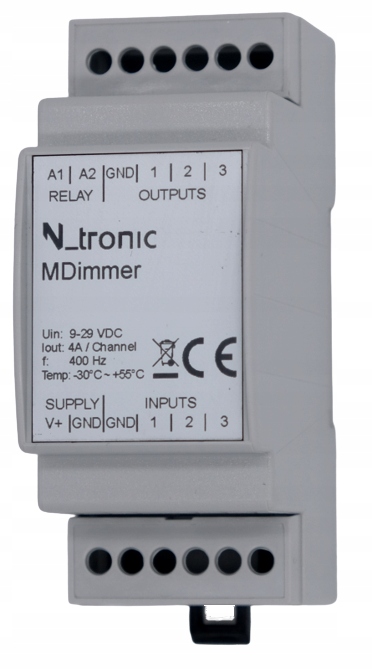

3-канальний драйвер світлодіодного диммера для шини TH-35

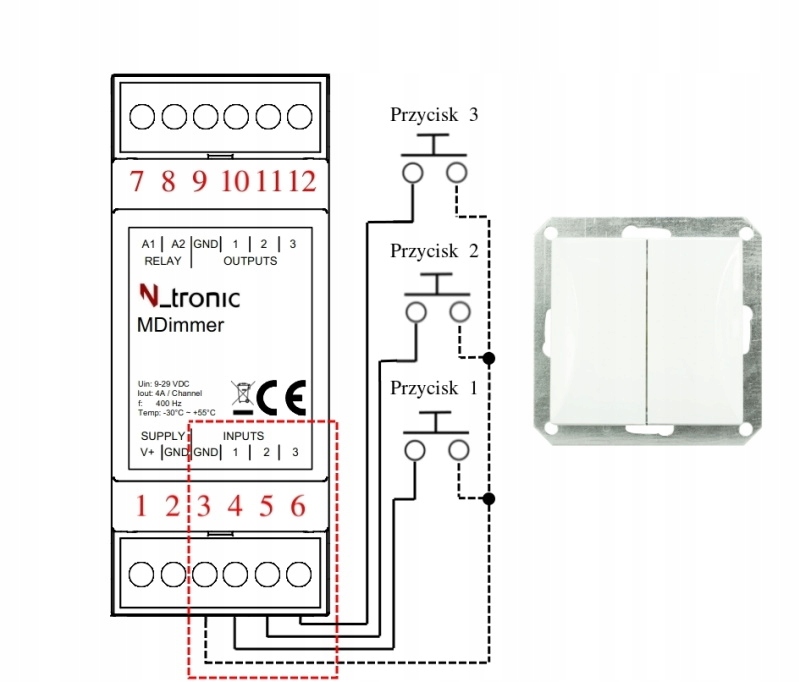

Предмет аукциона — контроллер, позволяющий легко регулировать яркость светодиодного освещения. К контроллеру можно подключить 3 кнопки, каждая из которых используется для управления отдельным светодиодным источником света.

То есть мы можем управлять яркостью света в 3-х комнатах отдельно.

Контроллер не требует настройки. Просто подключите его к источнику питания, и он работает.

Распознает различные жесты нажатия кнопок, поэтому мы можем включать, выключать, затемнять, выключать и устанавливать параметры яркости по умолчанию с помощью одной клавиши.

Он имеет релейный выход, активный, когда один из выходов активен. Его можно использовать для подключения дополнительного источника питания высокой мощности. В случае большой нагрузки, когда мы хотим сэкономить энергию.

Распознаются следующие шаблоны щелчков:

• Короткое нажатие — меняет состояние вывода на противоположное. Если вывод работал, он отключается и наоборот. Модуль запоминает заданный уровень освещенности каждого канала до момента отключения питания. После включения питания модуля все выходы отключаются, а короткое нажатие кнопки управления устанавливает максимальную яркость на входе.
• Длительное нажатие - если держать кнопку управления дольше чем 0,5 с, уровень яркости меняется. Постепенно каждые 10 мс, пока кнопка не будет отпущена. При отпускании кнопки направление регулировки яркости изменится. Это означает, что в следующий раз, когда будет обнаружено длительное нажатие, если мы ранее увеличили яркость света, теперь мы уменьшим его, и наоборот.
• Двойной щелчок — активирует данный светодиод выход независимо от его текущего состояния, до уровня яркости 40%. Например, если данный вход отключен, после двойного щелчка выход будет освещен на 40%. Если он был включен, мощность устанавливается на 40%.
• Тройной щелчок — активирует данный выход светодиода независимо от его текущего состояния, до уровня яркости 70 %. . Например, если данный вход выключен, после тройного щелчка выход будет гореть при 70%. Если он был включен, мощность выставлена ​​на 70%.

Входы светодиодного диммера

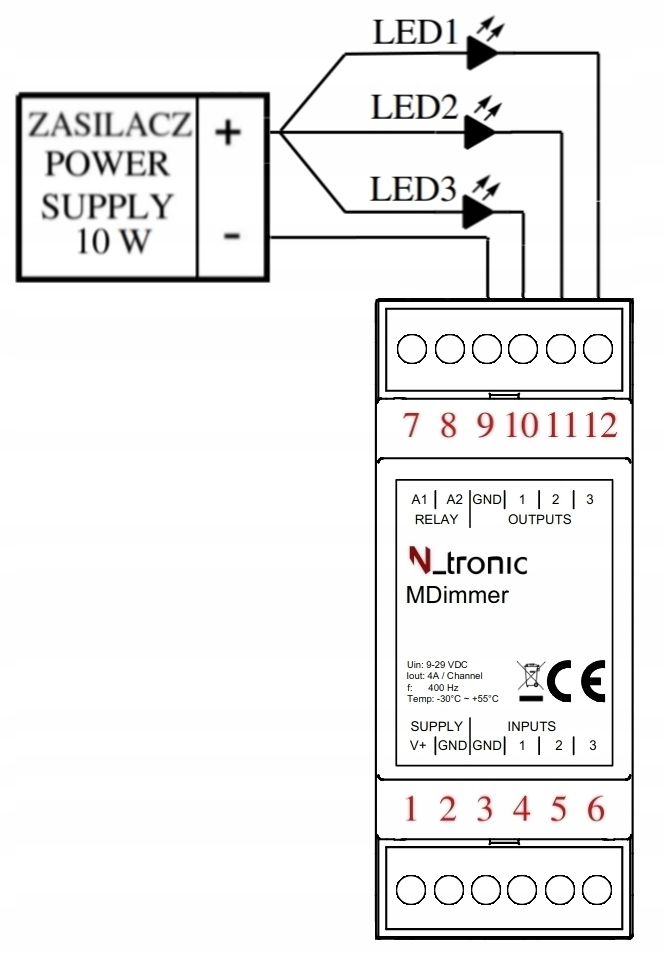

Выходы O1, O2, O3 в контроллере светодиодов, на клеммах 10, 11, 12, используются для питания и управления яркостью подключенных источников света. Во время работы они обеспечивают потенциал земли в виде импульсов ШИМ (широтно-импульсной модуляции). Это метод регулирования ширины импульса путем циклического включения и выключения выхода. Отношение времени включения ко времени выключения транзистора пропорционально желаемому уровню яркости. Переключение происходит на частоте 400 Гц. Такая скорость переключения не заметна ни человеческому глазу, ни в фотоаппаратах, ни в цифровых камерах. Благодаря ШИМ-модуляции мы получаем простое, эффективное и линейное управление яркостью практически каждого подключенного светодиодного источника света.

Однако это управление не будет работать с устройствами со встроенными преобразователями или стабилизаторами напряжения, такими как большинство светодиодов заменяют галогенные лампы.

Каждый из выходов можно нагружать током до 4 А. Это позволяет управлять приемниками мощностью до 288 Вт, с Блок питания 24 В.

Энергосбережение

Питание светодиодного диммера от двух блоков питания позволяет экономить электроэнергию. Постоянно работающий основной источник питания может быть малой мощности, а второй источник питания, питающий источник света (более высокая мощность), может управляться релейным выходом. Он закрывается только при включении одного из выходных каналов.

Основные параметры

ШИМ-выходы:

• Количество выходных каналов: 3
• Частота сигнала : 400 Гц
• Регулировка выхода: Ступенчатая
• Тип выходных каналов: OC (обеспечивающая массу)< /li >
• Пропускная способность по выходному току: Непрерывный: 4 А/канал
• Управление выходом ШИМ: Пошаговое

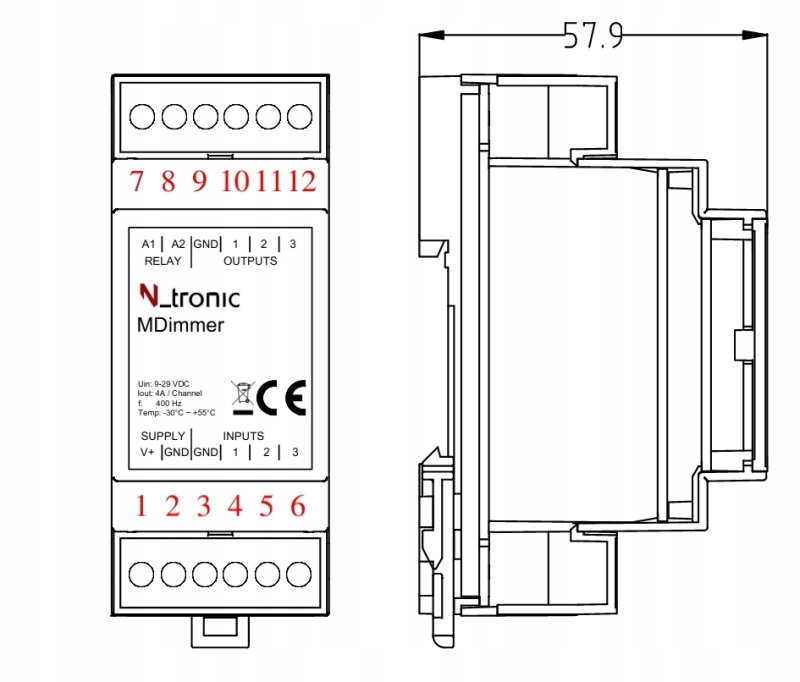

Монтажные данные:

• Размеры: 90,2x 36,2 x 50,8 мм
• Материал: Самодельный огнетушащий Поликарбонат
• Цвет: Светло-серый RAL 7035
• Монтаж: На DIN-рейку 35 мм

Релейный выход:

• Тип реле: RM84-2012
• Пропускная способность контакта по длительному току: 2А li>
• Максимальная коммутируемая мощность в категории AC1: 65,5 ВА
• Сопротивление контакта: 50 мОм
• Управление: Автоматическое при активном одном из выходов

Питание

• Напряжение питания / Потребляемая мощность: Рабочая температура
• 9–29 В постоянного тока / <1,5 Вт: -30–+50 °C
