3-кулачковий токарний патрон 80 мм MORSE 4
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 4
Заказывая «3-кулачковий токарний патрон 80 мм MORSE 4» данный товар из каталога «Держатели и приспособления для крепления», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

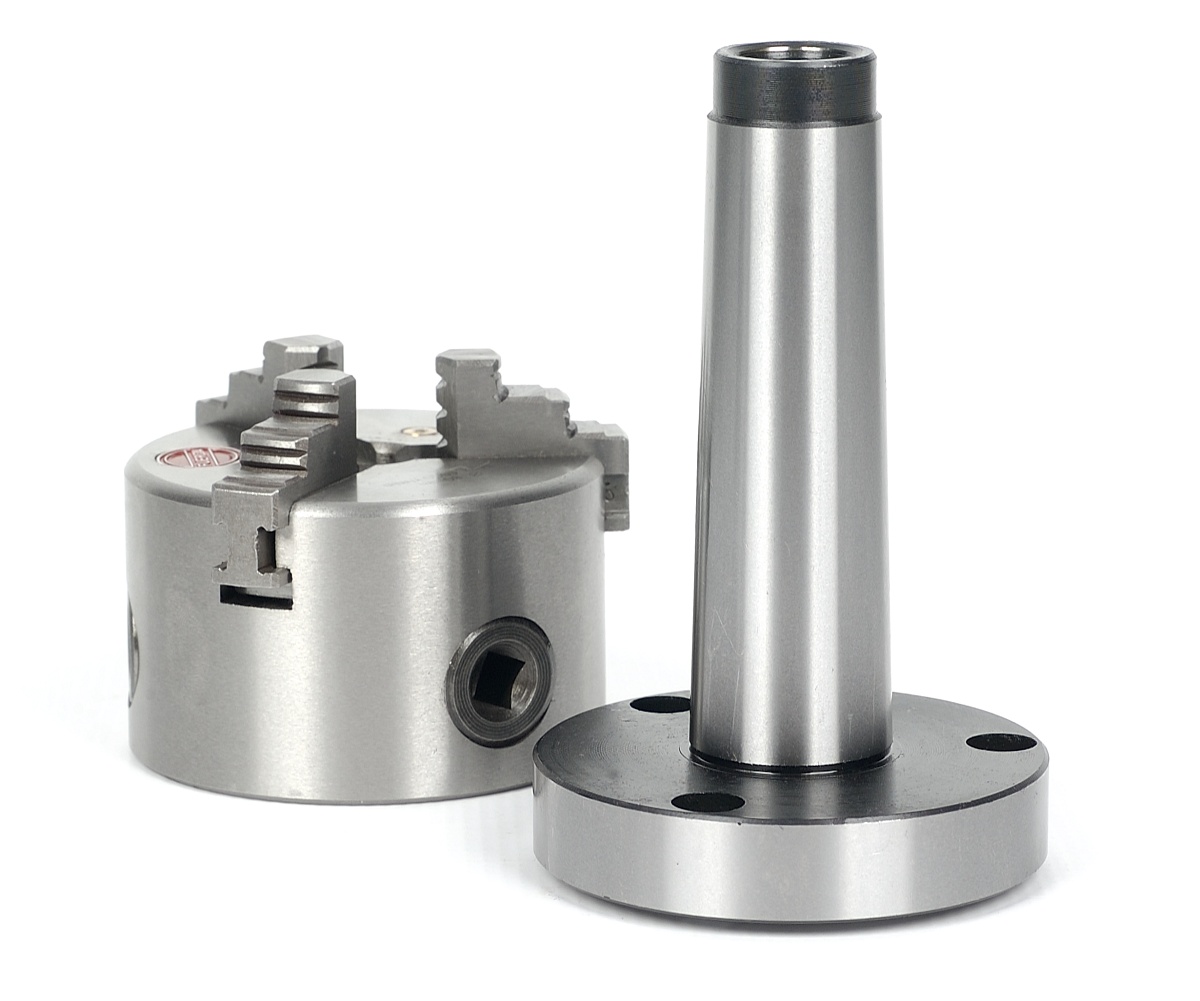

ПАТРОН ТОКАРНЫЙ 80 мм с 4-мя моржовыми переходами
№ по каталогу: 11618 + 07488
( В КОМПЛЕКТ ВХОДЯТ 2 комплекта наружных и внутренних кулачков, а также шпонка и винты для крепления набор)
Ниже приведен технический чертеж с размерами, с которыми совместим наш переход:
D — РАЗМЕР РУЧКИ
D1 — ДИАМЕТР ЗАМКА
D2 — ВИНТ ПРОСТРАНСТВО
D3 – ПРОХОДНОЙ ДИАМЕТР
H1 – ТОЛЩИНА
H – ТОЛЩИНА, ВКЛЮЧАЯ КУЛАЧКИ
ДОПОЛНИТЕЛЬНО ВСПОМОГАТЕЛЬНЫЙ ЧЕРТЕЖ ДЛЯ ПРОВЕРКИ СОВМЕСТИМОСТИ С ПРИВОДНЫМ ДИСКОМ, НА ЧЕРТЕЖЕ РУЧКА ПОКАЗАНА СЗАДИ:
ДЛЯ РАЗМЕРА 80 мм
А - 66 мм
Е – 55 мм
