3-КУЛАЧНИЙ ТОКАРНИЙ ПАТРОН. 200мм БЕЗ Кріплення C6

Код: 13073213712
Как заказать
27232 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №420078
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 1

Оплачивая «3-КУЛАЧНИЙ ТОКАРНИЙ ПАТРОН. 200мм БЕЗ Кріплення C6» данный товар из каталога «Держатели и приспособления для крепления», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

3-КУЛАЧКОВЫЙ ТОКАРНЫЙ ПАТРОН 200мм.

САМЦЕНТРИРУЮЩИЙСЯ СЕРИЯ PS3 - МОНОЛИТ!!!

с непосредственным креплением на конус С6

СОВМЕСТИМ С ПАТРОНОМ С ПОЛЬСКИМИ ЧЕЛЮСЯМИ

Каталоговый номер: 08743

торговая марка - FUERDA. ИМПОРТНЫЙ ПРОДУКТ.

Производитель:

TAIZHOU ZHEDONG MACHNIE Tools ACCESSORY CO., LTD

NO.271 HONGXI ROAD, Цзячжи, район Цзяоцзян, город Тайчжоу

p>

p>

ЧЖЭЦЗЯН, КИТАЙ.

Ниже приведен вспомогательный чертеж задней части ручки, позволяющий сделать

правильное измерение крепления ручки:< /п>

А - шаг болтов крепления шпинделя токарного станка - 133,4мм

Макс - размер конуса в максимальном месте - 106,385

Мин - - размерность конуса в минимальном месте - 103,125

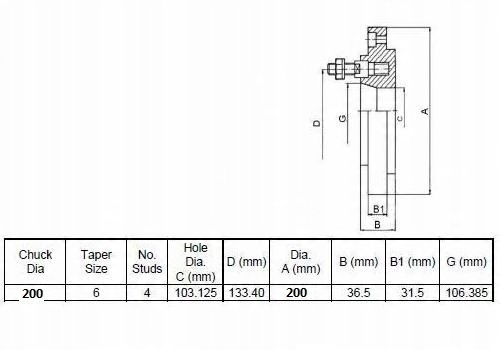

ниже приведен еще один технический чертеж с установочными размерами:

ПРИМЕЧАНИЕ – ЧЕРТЕЖ ДИСКА ИСПОЛЬЗОВАЛСЯ ДЛЯ ЦЕЛЕЙ РАЗМЕРА – но предметом аукциона являются ручки с непосредственным монтажом.

Диаметр патрона – размер рукоятки

Размер конуса – тип конуса

Без шпилек – количество винтов

Диаметр отверстия C – размер конуса со стороны станка в самом узком месте

D - диаметр между осями крепежных винтов со стороны токарного станка по диагонали

размеры A, B, B1, - не важны - потому что мы использовали иллюстративное фото с ведущего диска.

G - размер конуса со стороны машины в самом широком месте

Представляю размеры кулачков, установленных в ручках Fuerda серии PS3. В комплект, являющийся предметом аукциона, входят внешние и внутренние кулачки, а также мягкие кулачки можно приобрести дополнительно, их размеры мы указываем в связи с вопросами наших клиентов, у которых уже изготовлены губки и которые хотели бы, проверив размеры, убедиться, подойдут ли их челюсти или нет.

Мы указываем диапазоны крепления ручек в каждом исполнении.

Точность показываю в отдельных креплениях.
