3-КУЛАЧНИЙ ТОКАРНИЙ ПАТРОН. 250мм БЕЗ Кріплення C6
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Оплачивая «3-КУЛАЧНИЙ ТОКАРНИЙ ПАТРОН. 250мм БЕЗ Кріплення C6» данный товар из каталога «Держатели и приспособления для крепления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
ПАТРОН ТОКАРНЫЙ 3-КУЛАЧКОВЫЙ 250мм. САМОЦЕНТРИРУЮЩАЯ
mмодель с непосредственным монтажом на конус С6.
Номер по каталогу: 08769
- СОВЕРШЕННО НОВЫЙ.
- ВКЛЮЧАЯ ПРАВУЮ, ЛЕВУЮ ГУБКИ, КЛЮЧ
марка - FUERDA. ИМПОРТНЫЙ ПРОДУКТ.
Номер по каталогу: 08769
Dk11-250 Серия C6
Производитель:
TAIZHOU ZHEDONG MACHNIE Tools ACCESSORY CO., LTD
NO.271 HONGXI ROAD, Цзячжи, район Цзяоцзян, город Тайчжоу
Чжэцзян, Китай.
ПРИМЕЧАНИЕ - ЧЕРТЕЖ ДИСКА ИСПОЛЬЗОВАЛСЯ ДЛЯ РАЗМЕРНЫХ ЦЕЛЕЙ - но предметом аукциона являются ручки с непосредственным креплением.
А - шаг диаметра крепежных винтов шпинделя токарного станка - 133,4мм
Max - размер конуса в максимальном месте - 106,385
Min - размер конуса в минимальном месте - 103,125
Диаметр патрона — размер рукоятки
Размер конуса — тип конуса
Без шпилек — количество винтов
Диаметр отверстия C — размер конуса станка сторона в самом узком месте
D - диаметр между осями крепежных винтов со стороны токарного станка по диагонали
размеры A, B, B1, - не важны - потому что мы использовали репрезентативное фото с ведущего диска.
G - размер конуса со стороны машины в самом широком месте

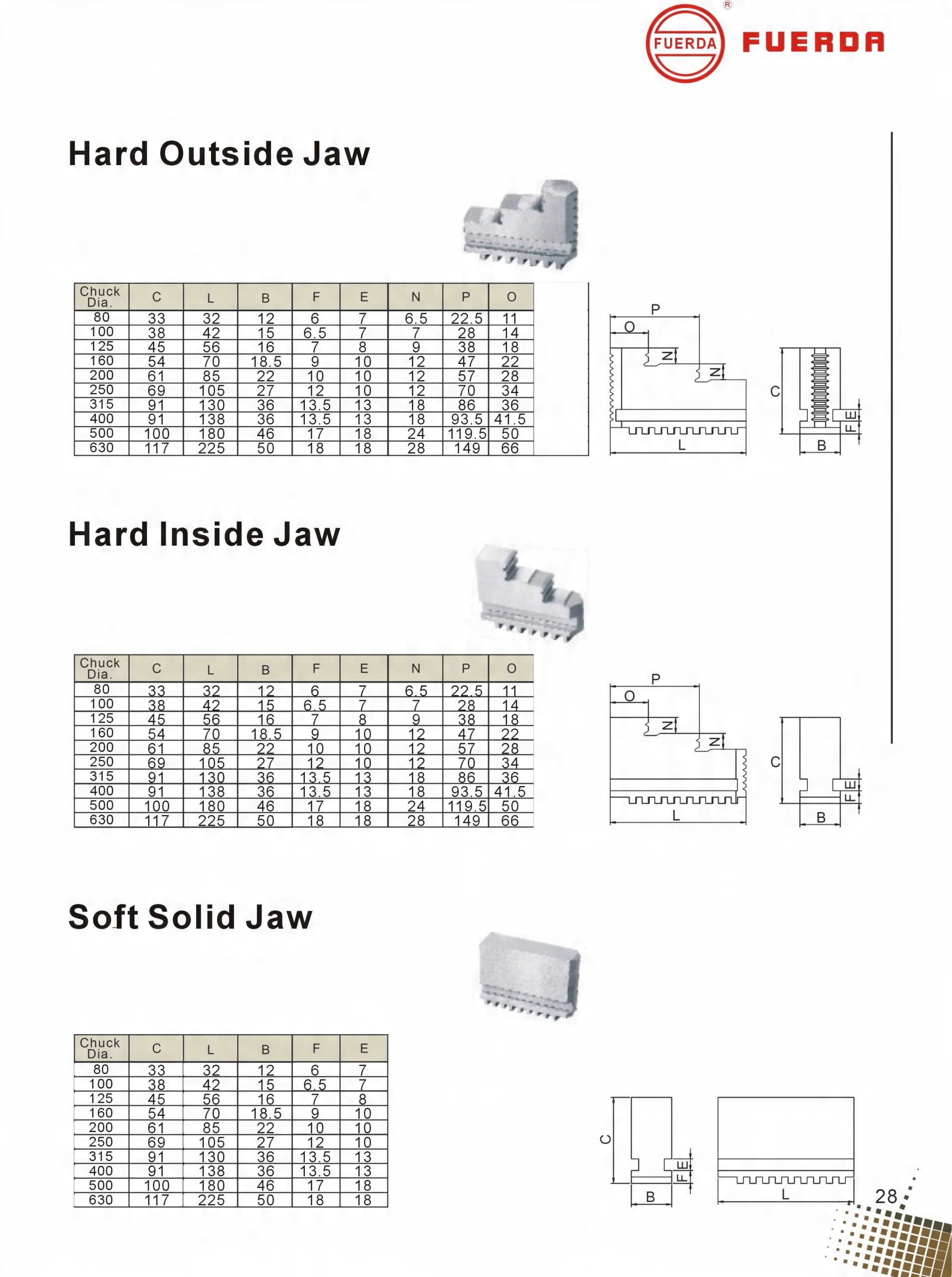

Представляю размеры кулачков, установленных в ручках Fuerda серии DK11. В комплект, являющийся предметом аукциона, входят наружные и внутренние кулачки, а также мягкие кулачки можно приобрести дополнительно, их размеры мы указываем в связи с вопросами наших клиентов, у которых уже изготовлены губки и которые хотели бы, проверив размеры, убедиться, подойдут ли их челюсти или нет.

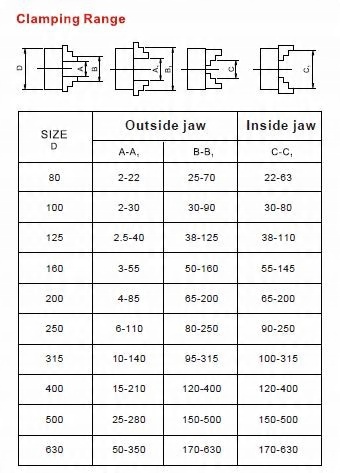

Мы указываем диапазоны крепления ручек в каждом исполнении.
