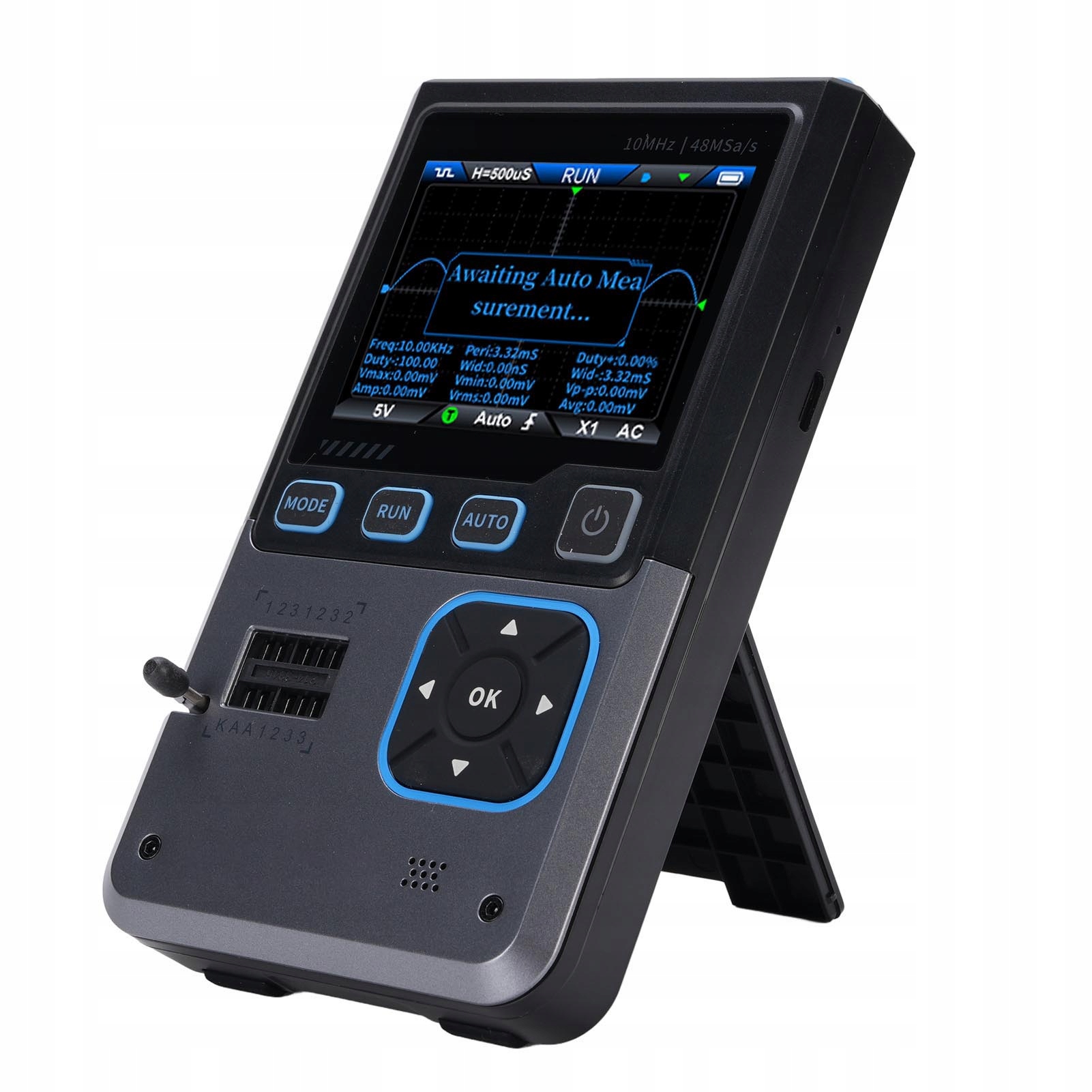

3 в 1 осциллограф, тестер транзисторов генератора, скорость 48MSA/S IU

Функция:

1. [Многофункциональный] Сочетание осциллографа, генератора сигналов и тестера транзисторов в одном устройстве, что делает его комплексным и практичным инструментом для обслуживания и исследования.

2. [Портативный осциллограф] с частотой дискретизации 48 мс/с в реальном времени, аналоговой полосой пропускания 10 МГц, обеспечивающий точный и детальный анализ сигнала. Он поддерживает широкий диапазон входных напряжений и имеет несколько режимов автоматического измерения для удовлетворения различных потребностей тестирования.

3. [Гибкая генерация сигналов] предлагает 13 регулируемых выходных сигналов с диапазоном частот от 0 до 50 кГц. Пользователи могут легко настраивать выходные параметры, включая частоту, амплитуду и рабочий цикл, в соответствии с различными приложениями.

4. [Эффективное тестирование компонентов] Автоматически определяет тип и расположение контактов тестируемых компонентов, повышая эффективность тестирования. Он может обнаруживать и анализировать различные полупроводниковые устройства, включая транзисторы, диоды и полевые транзисторы.

5. [Портативный и удобный] Компактный и легкий, оснащен четким 2,8-дюймовым цветным экраном. Он оснащен встроенным аккумулятором большой емкости, обеспечивающим до 4 часов работы в режиме ожидания, что делает его пригодным для мобильного использования.

Спецификация:

• Тип изделия: Осциллограф
• Материал: ABS
• Модель: DSO-TC4
• Язык: китайский, английский, немецкий, португальский, японский, испанский, корейский, русский
• Экран: 2,8-дюймовый цветной экран (регулируемая яркость)
• Питание: Тип C (5 В) 1А)

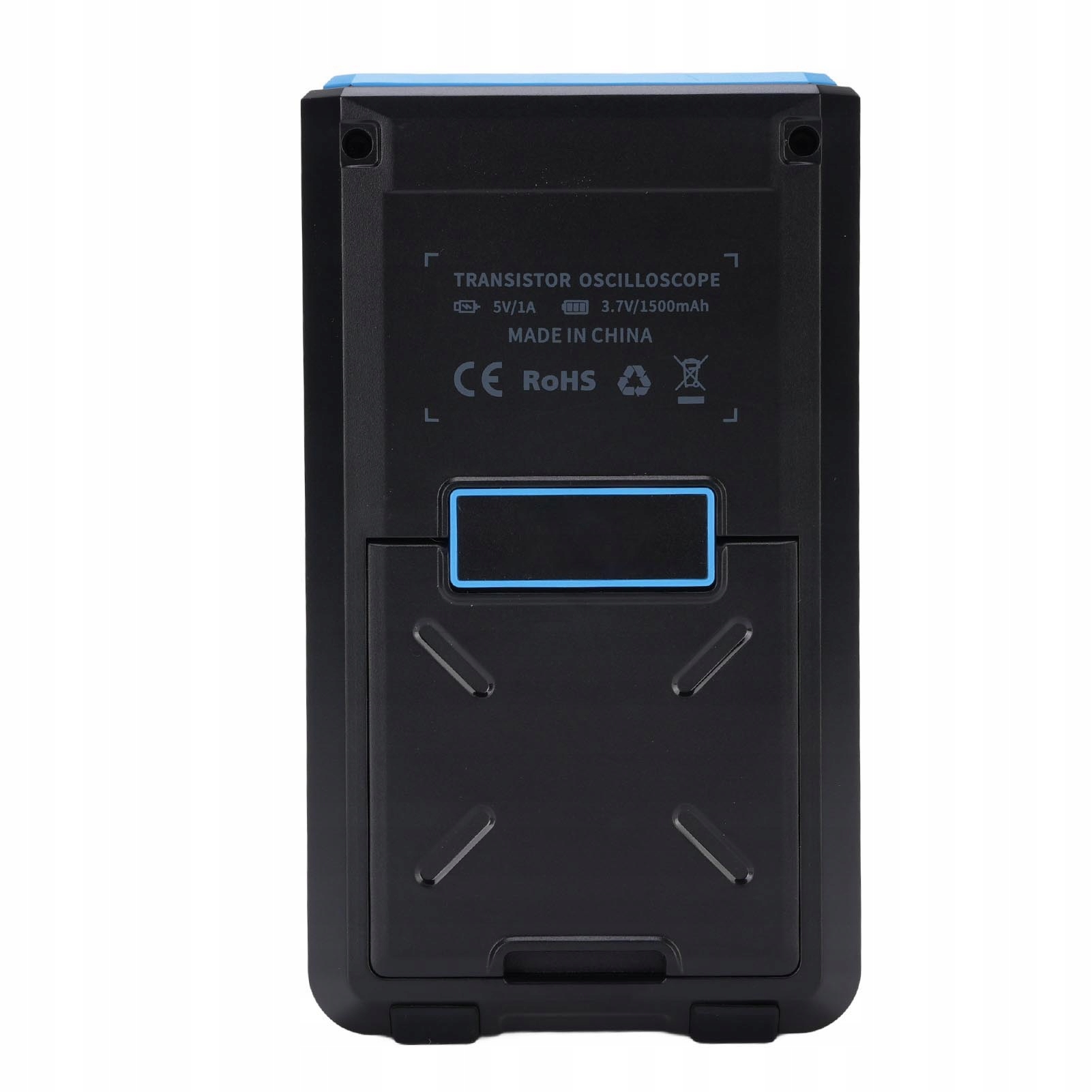

• Аккумулятор: 3,7 В, 1500 мАч x 1 (встроенный).

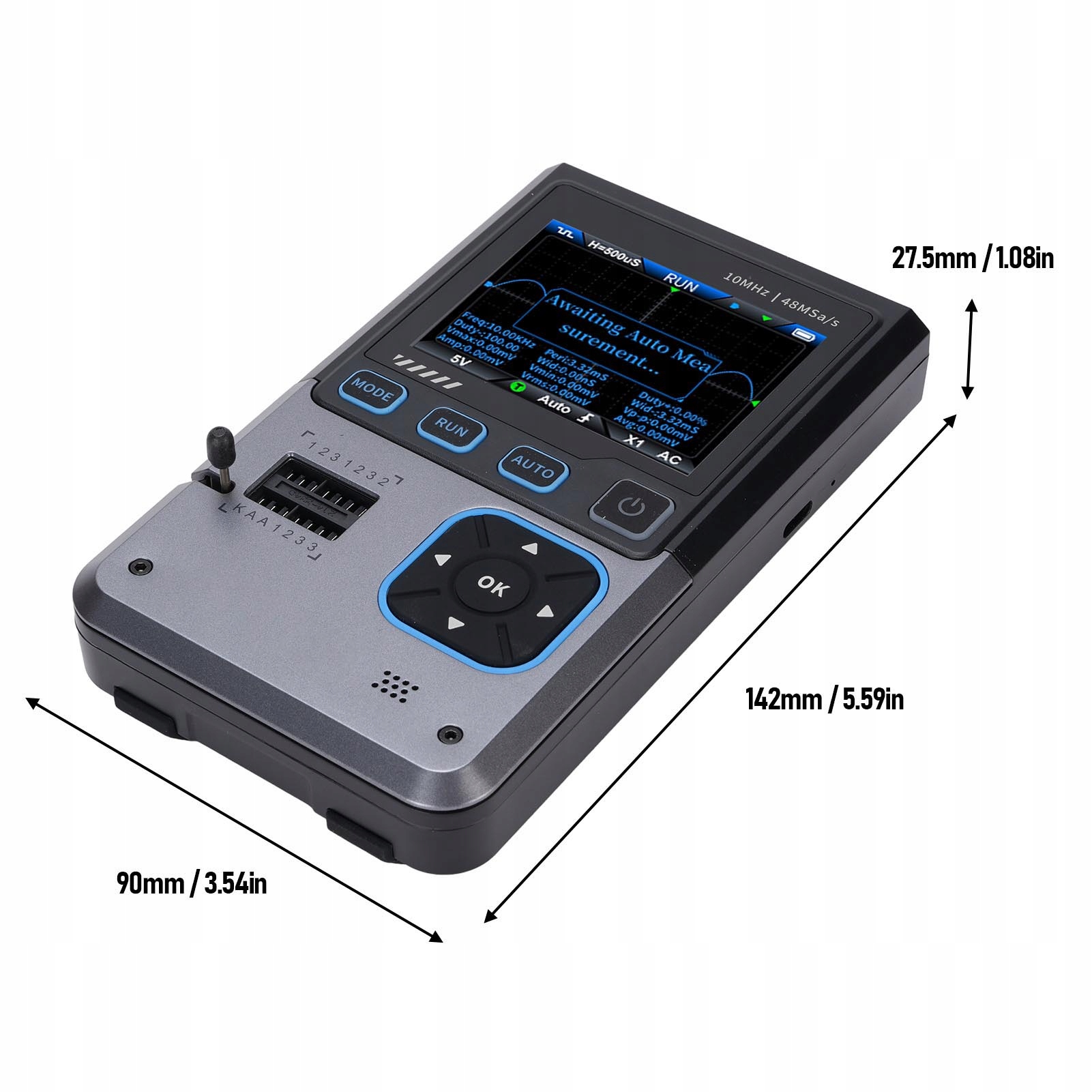

• Размер: прибл. 90x142x27,5 мм / 3,54x5,59x1,08 дюйма.
• Параметры осциллографа:
• Частота выборки в реальном времени: 48 мс/с.
• Полоса пропускания аналогового сигнала: 10 МГц.
• Входное сопротивление: 1 МОм.
• Режим связи: переменный ток, постоянный ток.
• Испытательное напряжение. диапазон:
• 1: 1 датчик: 80 ВPP (+40 В)
• 10: 1 датчик: 800 ВPP (+400 В)
• Чувствительность по вертикали: от 10 мВ/дел до 10 В/дел (диапазон x1)
• Вертикальное смещение: регулируется указателем
• Диапазон временной развертки: от 50 нс до 20 с.
• Режим запуска: автоматический, нормальный, одиночный.
• Тип запуска: нарастающий фронт, спадающий фронт.
• Уровень запуска: регулируется указателем.
• Замораживание волны: да (функция удержания).
• Автоматическое измерение: максимум, минимум, среднее значение, среднеквадратичное значение, VPP, частота, период, рабочий цикл.
• Параметры тестера компонентов:
• Тестирование транзисторов: поддерживается.
• Диод. Тест: стабилитрон Тест стабилитрона: 0,01–4,5 В
• Тест полевого транзистора (FET): JFET, IGBT, миостет
• Однонаправленный тест SCR: двунаправленный триггер по напряжению Тест SCR: тест триггерного тока конденсатора: от 25 пф до 1000 мкф
• Тест резистора: от 0,01 Ом до 50 мОм
• Индуктивность тест: от 10 мкГн до 1000 мкГн.
• Параметры генератора сигнала:
• ЗВУК ВОЛНЫ: поддерживает 13 выходных сигналов.
• Частота волны: 0–50 кГц.
• Прямая нагрузка: 0–100 процентов.
• Амплитуда волны: от 0,1 В до 3,0 В.

Как использовать:

• Непосредственно установить и использовать.
• Список пакетов

:

• 1 x транзисторный генератор сигналов осциллографа
• 3 x тестовых крючка
• 1 x высоковольтный пробник P6100
• 1 x обычный пробник
• Тестовый кабель 1 x крокодил

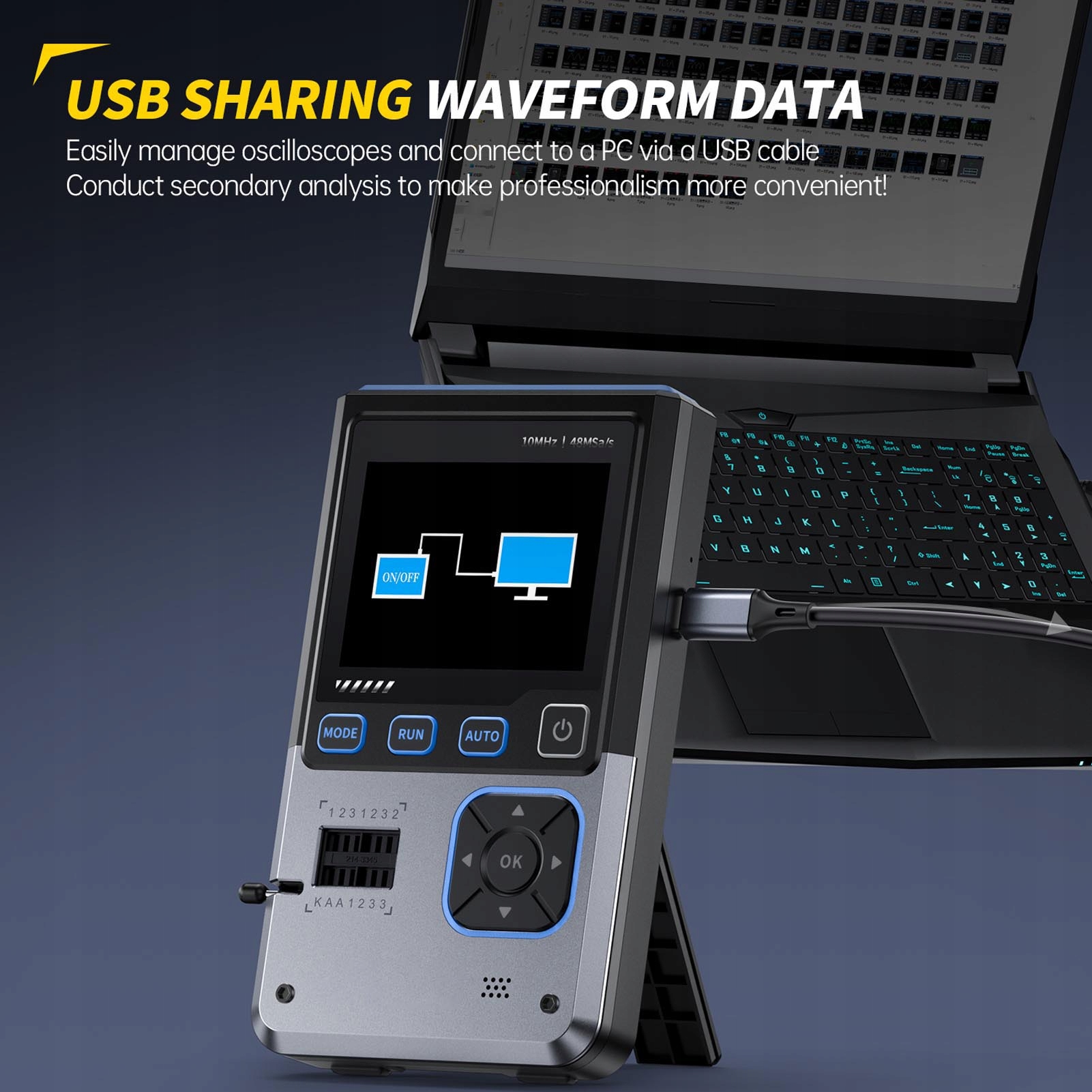

• 1 x USB-кабель для передачи данных типа C
• 2 x руководства пользователя
• 1 x адаптер
• 11 x аксессуары
