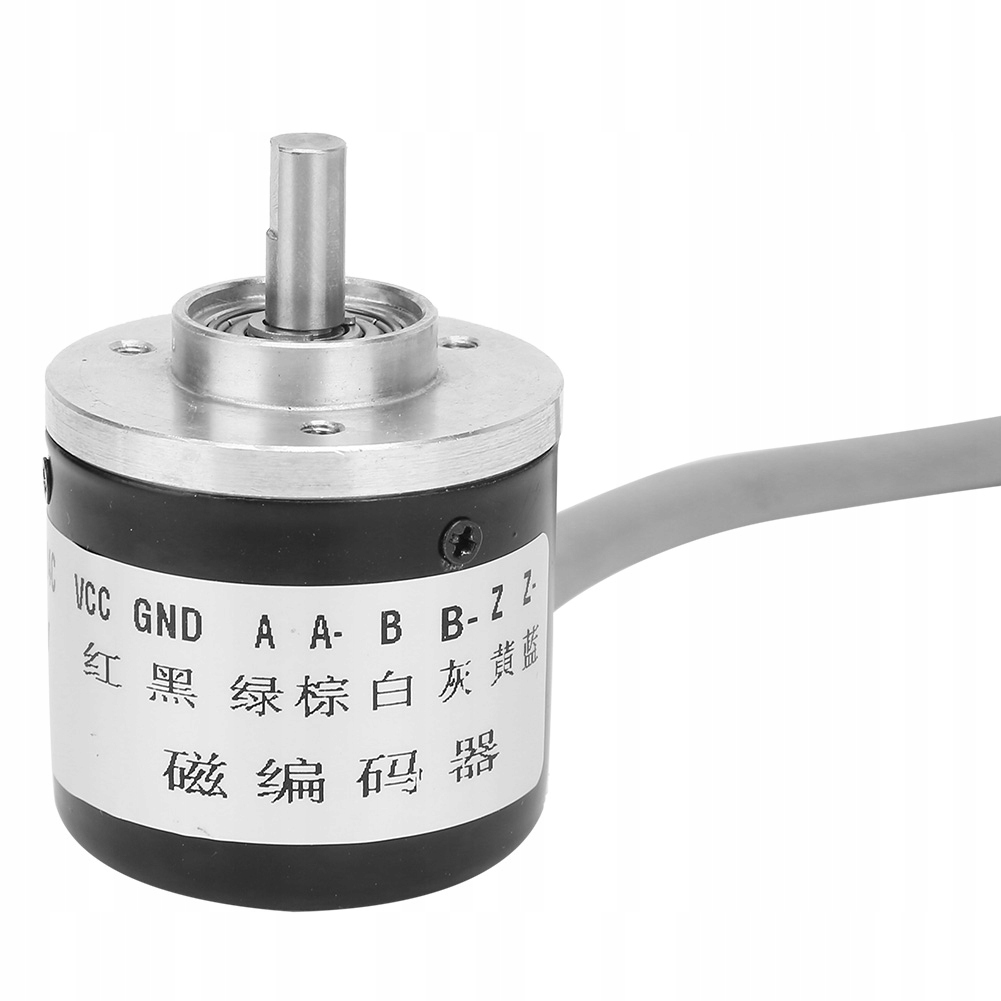

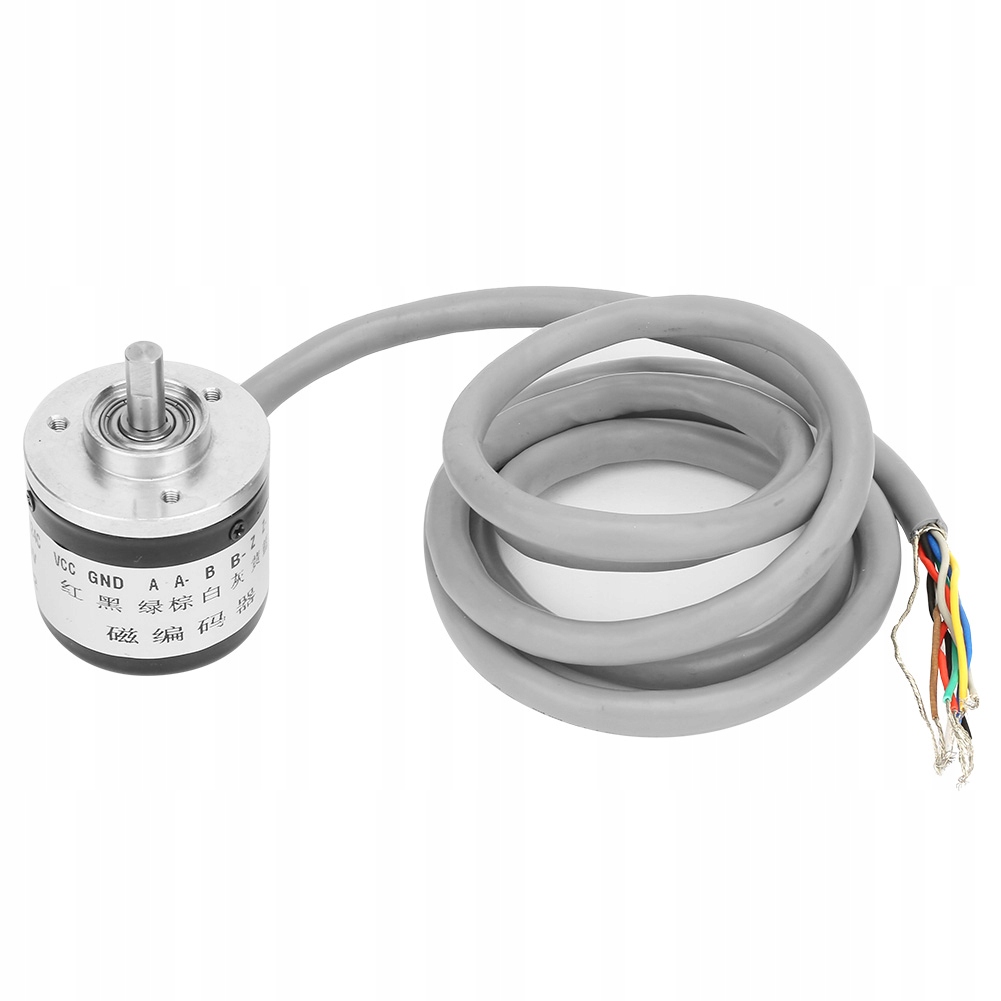

Магнитный энкодер 38 мм, 1024 импульса, инкрементальный поворотный энкодер ZB
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Заказывая «38 мм магнітний енкодер 1024 імпульси приросту поворотний енкодер ZB» данный товар из каталога «Аппарат управления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Особенность:1. Он имеет преимущества небольшого размера, легкого веса, удобной установки и высокой эффективности.
2. Применение: подходит для интеллектуального управления различными измерениями изменения смещения, автоматической машины для замши с постоянной константой, контроллера постоянной длины, гражданского измерения высоты в масштабе человеческого тела, студенческих соревнований.
3. Внутренние устройства ASIC, высокая надежность, длительный срок службы, высокая защита от помех
4. Шпиндель из нержавеющей стали с более высокой стабильностью и защитной способностью, металлический корпус для большей стойкости к ударам.
5. Режим вывода: выход по напряжению, коллекторный выход, дополнительный выход, тянущий выход, длинный линейный выход, дифференциальный выход, широкий выход
Спецификация:Особенности:
Он обладает преимуществами небольшого размера, легкости, компактной конструкции, простоты установки и т. д.
Применение: подходит для интеллектуального управления различными измерениями изменения смещения, автоматической машины для обработки замши, контроллера постоянной длины, весов человеческого тела для измерения высоты, студенческого соревновательного робота и т. д.
Внутренние устройства ASIC, высокая надежность, длительный срок службы, высокая защита от помех
Нержавеющая сталь шпиндель с более высокой стабильностью и защитной способностью, металлический корпус для более постоянной ударопрочности.
Режим вывода: выход по напряжению, выход коллектора, дополнительный выход, выходной сигнал, длинная линия выхода, дифференциальный выход, выход расширителя
Спецификация:
Модель: HAJ1024
Режим считывания: бесконтактный
Режим вывода: выход напряжения, коллекторный выход, дополнительный выход, выходной сигнал, длинный линейный выход, выходной дифференциал, вилочный выход
Фаза выхода: a, b
Наружный диаметр: 38 мм
Диаметр оси: 6 мм
Стандартная длина кабеля: 1,2 м
Разрешение (импульс/вращение): 1024p/r
Способ подключения (8 проводов):
Коричневый провод: 5 В постоянного тока (положительный полюс)
Синий провод: 0 В (отрицательный полюс)
Черный провод: (фаза)
Белый провод: B (фаза)
Кабель защиты сети: N.C (земля)
Эффективная разность: A, B Разность фаз 90 +- 45 (1/4 +- 1/8t)
Режим выхода: NPN Выход с открытым коллектором
Выходная мощность: Внешнее напряжение: 30 В постоянного тока синхронный ток: ниже 35 мА, остаточное напряжение: ниже 0,4 В (синхронный ток: ниже 35 мА)
Время включения и выключения: 1 с или менее
Выходное напряжение управления: 5 В, резистивная нагрузка 1 кОм
Пусковой момент: менее 0,9 мН·м
Момент инерции: 1 x 10-6 кг. M2 (менее 600 имп./оборот: 3 x 10-7 кг. M2)
Допустимая осевая сила:
Радиальная: 30 н
Осевая: 20 н
Максимально допустимое число оборотов: 6000 об/мин
Схема защиты: Защита от короткого замыкания нагрузки, питание Защита от обратной проводки
Диапазон температур окружающей среды: рабочая 10 ~ + 70, экономная 25 ~ + 85 (без замерзания)
Диапазон температур окружающей среды: 35 ~ 85 относительной влажности во время эксплуатации и технического обслуживания (без конденсации)
Сопротивление изоляции: более 20 МОм (мегаомметр постоянного тока 500 В) заряда между корпусом и корпусом
Сопротивление напряжению: 500 В переменного тока, 50/60 Гц, 1 мин между всей нагрузочной частью и корпусом
Вибрация (долговечность): Комплексная амплитуда 10 ~ 500 Гц 2 мм или 150 м/с2
Удар (долговечность): 1000 м/с2 3 раза в направлениях X, Y и Z
Материал: свинцовый сплав, алюминиевый корпус
Длина кабеля: 1,2 м/3,9 фута
Комплектация:
1 энкодер
