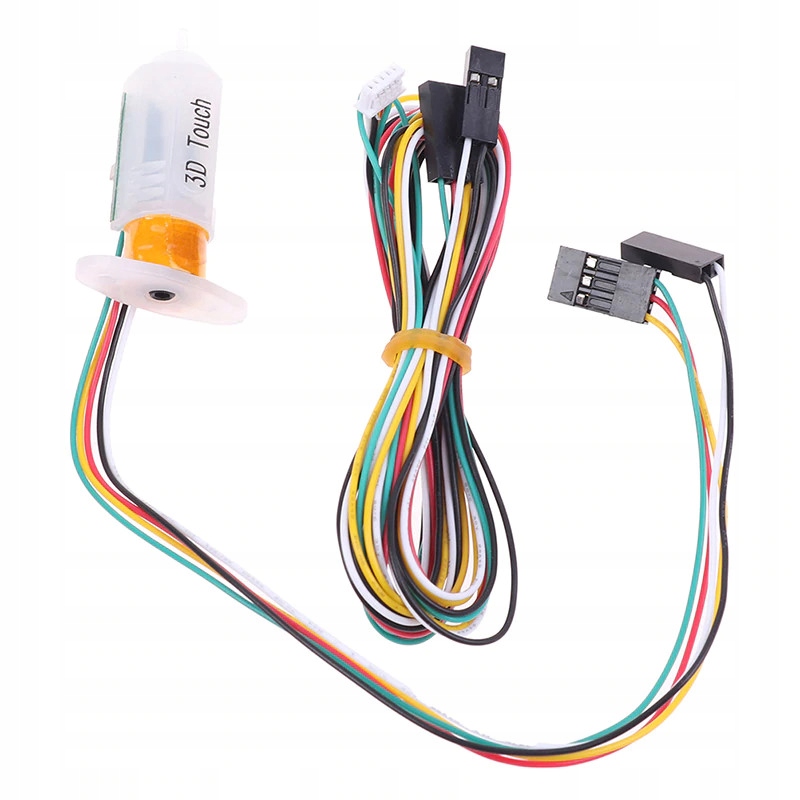

Датчик приближения 3D, TL-Touch, BlTouch, 3DTouch

Код: 11264649616
Как заказать
1566 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №73783265
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 89

Заказывая «Датчик приближения 3D, TL-Touch, BlTouch, 3DTouch» данное изделие из «Части» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Наверное, самый популярный и узнаваемый датчик приближения, предназначенный для 3D-принтеров.

В настоящее время на рынке представлено множество клонов описанного датчика. Они отличаются главным образом внутренним строением, которое практически неузнаваемо при просмотре фотографий изделия.

Те, что я предлагаю, имеют пластиковые оси (устойчивые к очень высоким температурам нагревательного стола) и корпус из белого, слегка молочного материала. Конструктивно внутри расположены два сигнальных светодиода, свечение которых видно через корпус и сигнализирует о текущем рабочем состоянии датчика.

ВНИМАНИЕ!

Принимая решение о покупке датчика из одного конкретного предложения, не полагайтесь на описания (инструкции), содержащиеся в других предложениях, поскольку в настоящее время на рынке существует множество разных, казалось бы, одинаковых версий, отличающихся незаметными деталями ( цвета выходных кабелей), которые существенно влияют на эффективную и результативную работу датчика, а также создают риск повреждения или разрушения устройства из-за неправильного подключения к материнской плате принтера.

При установке датчика используйте только описание и инструкции, включенные в предложение, в котором вы его приобрели.

Размеры датчика показаны на рисунке ниже.

.

Технические данные:

<ул>
  • Рабочее напряжение: до 5 В
  • Номинальный ток потребления: 15 мА
  • Макс. пиковое потребление тока: 300 мА
  • Длина кабеля: 20 мм + удлинитель 100 см.
  • Вес датчика: 10 г
  • Вес набора: 25 г

    • Проводка:

    <ул>
  • 3-контактный: зеленый (-, земля), красный (+5 В), желтый (сигнал управления)
  • 2-контактный: черный (-, GND), белый (Z мин.)

    • В комплект входит:

    <ул>
  • 1 датчик автоматического уровня 3DTouch
  • 1 х 3-контактный прямой штырь.
  • Прямая булавка 1 X 2
  • 2 винта + гайка — для крепления.
  • 1 корпус X Dupont, 3-контактный разъем кабеля — вставка.
  • 1 корпус X Dupont, 2 контакта — кабельный разъем — вставка.
  • 7 X Dupont Terminal – штекерные контакты – контакты
  • 1 кабельный пучок длиной 1 метр. - удлинитель кабеля

    • Весь набор эстетично и надежно упакован, а полное его содержимое представлено в списке выше.

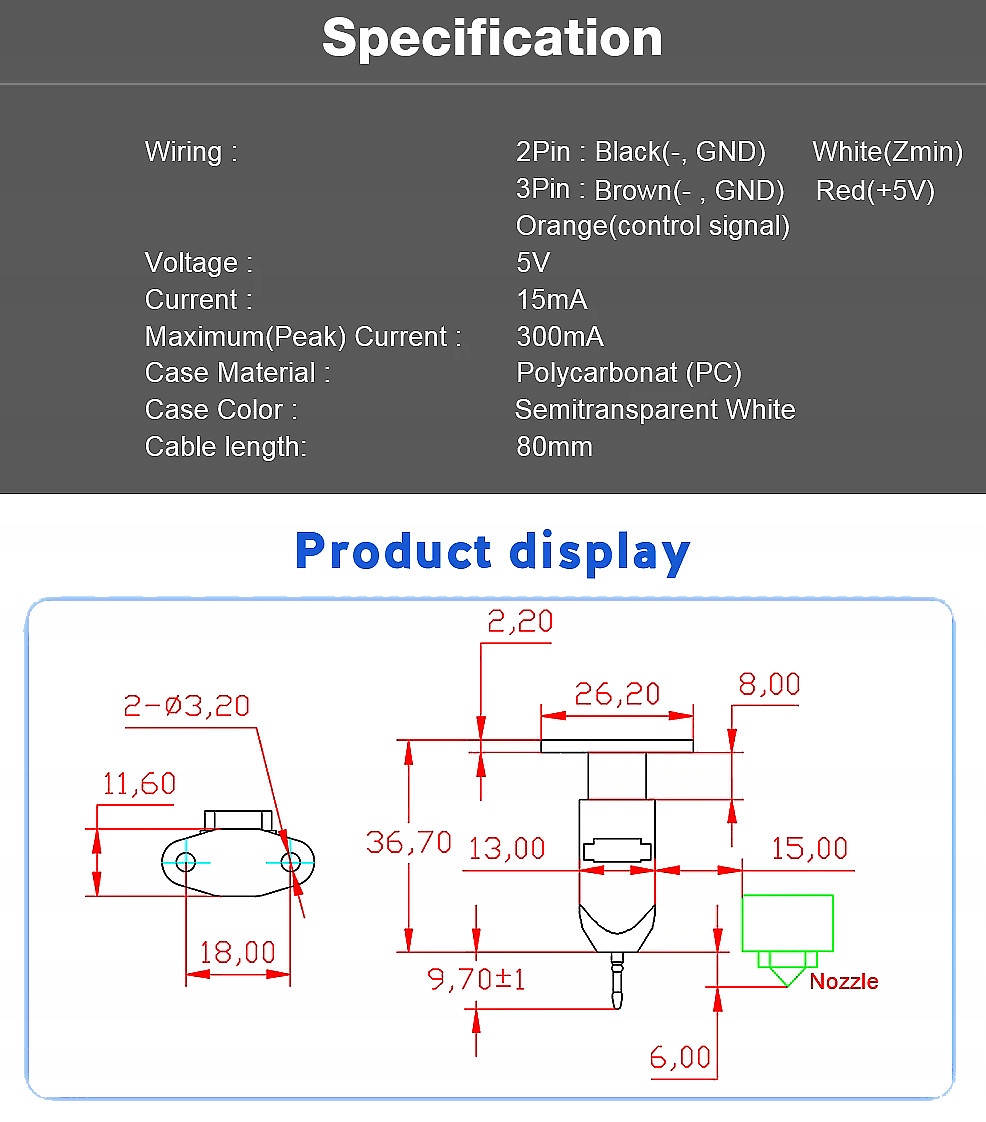

    Размеры показаны на рисунке ниже. Там же указаны рекомендуемые расстояния от отопительного блока.

    После установки датчика целесообразно провести первоначальную калибровку высоты, повернув внутренний шестигранный винт, определяющий длину выдвижения байонета (подвижная ось, отвечающая за точность измерения высоты головки относительно стола принтера) - см. рисунок ниже.

    .

    Следующее видео поможет вам установить датчик:

    https://www.youtube.com/ watch?v=6aofhlAooUE

    и информационная страница:

    http://www.geeetech.com/wiki/index.php/3DTouch_Auto_Leveling_Sensor

    .

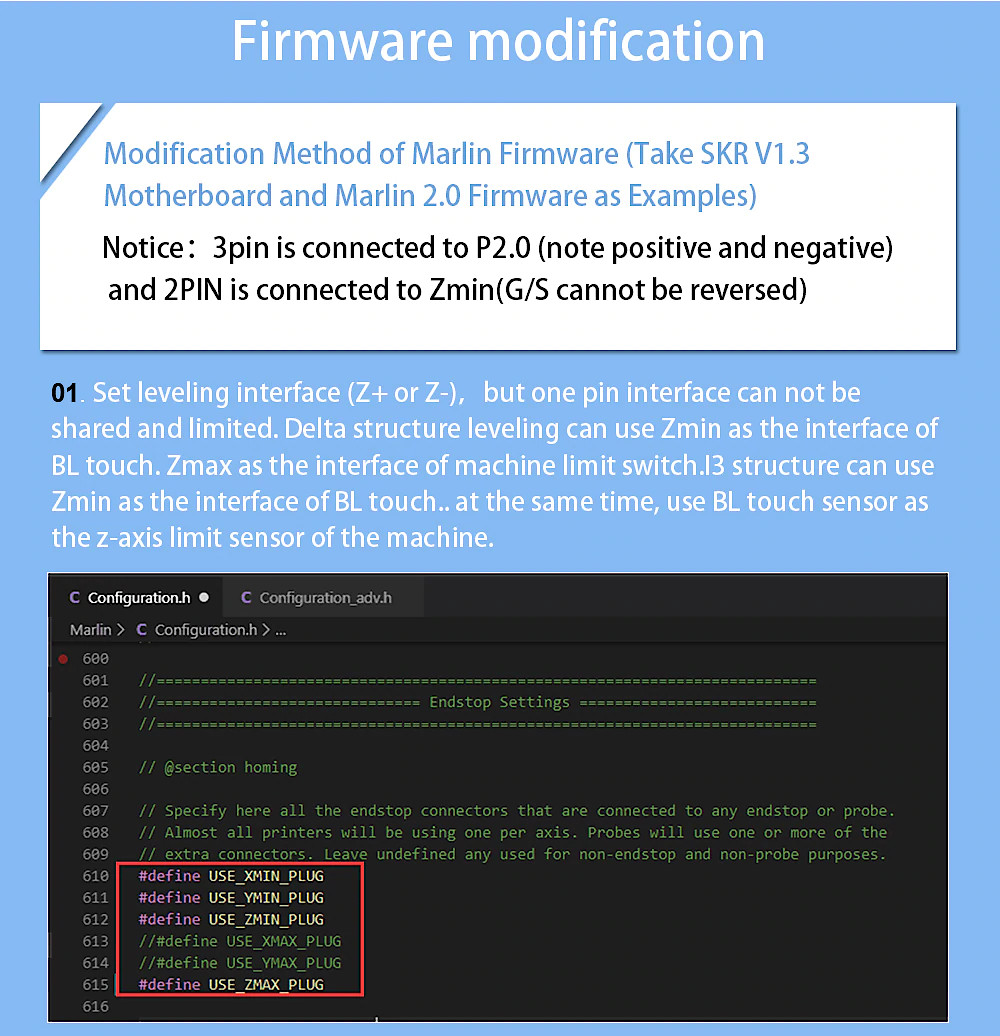

    Ниже приведены некоторые изменения в программном обеспечении, которые необходимо внести для обеспечения эффективного взаимодействия между датчиком и принтером.

    Обратите внимание на следующее:

    Автоматический сенсорный датчик уровня кровати 3D-принтера не поддерживает функцию plug_and_play. Вам потребуется внести некоторые изменения в прошивку, а для некоторых плат управления может потребоваться пайка разъема. Более того, этот датчик несовместим с некоторыми платами, такими как Melzi V2.0, V3.0 и некоторыми платами MKS. Перед покупкойобратите внимание на проводное подключение и проверьте, поддерживает ли ваша плата управления этот тип сенсорных 3D-сенсоров.
