CR-Scan Raptor Pro 22 Intersect +7 параллельный синий и 3D-сканер NIR для 3D-печати, реверс-инжиниринг, ручной сканер, скорость сканирования до 60 кадров в секунду, поддержка противоударного отслеживания 5–4000 мм, Blac Raptor Pro

Технические данные:

Режим 7 параллельных синих лазерных линий

Точность до: 0,02 мм (Точность оценивается в лабораторных условиях (объект измерения - пара сфер диаметром 100 мм), а фактические результаты могут зависеть от условий эксплуатации, таких как температура, вибрация и другие факторы).

Объемная точность: 0,02 мм + 0,08 мм/м

Скорость сканирования: 420 000 измерений/с

Разрешение 3D: 0,05–2 мм

Скорость сканирования до: до 60 кадров в секунду

Мин. Диапазон сканирования: 5 мм × 5 мм × 5 мм

Диапазон одиночного захвата: 270 мм x 170 мм при 300 мм

Рабочее расстояние: 160–400 мм

Цветопередача: Да

Режим выравнивания: Маркер

Разрешение 3D-камеры: 1920 × 1200

Дополнительная цветная подсветка: 12 белых Светодиоды

Сканирование на открытом воздухе: ≤50 000 люкс

Режим 22 пересекающихся синих лазерных линий

Погрешность до: 0,02 мм (Точность оценивается в лабораторных условиях (объект измерения — пара сфер диаметром 100 мм), а фактические результаты могут зависеть от условий эксплуатации, таких как температура, вибрация и другие факторов).

Объемная точность: 0,02 мм + 0,08 мм/м

Скорость сканирования: 660 000 измерений/с

Разрешение 3D: 0,05–2 мм

Скорость сканирования до: до 60 кадров в секунду

Мин. Диапазон сканирования: 5 мм x 5 мм x 5 мм

Диапазон одиночного захвата: 270 x 170 мм на расстоянии 300 мм, 341 x 232 мм на расстоянии 400 мм, 397 x 290 мм на расстоянии 500 мм

Рабочее расстояние: 200–550 мм

Цветовое отображение: Да

Режим выравнивания: Маркер

Разрешение 3D-камеры: 1920 × 1200

Дополнительный цветной свет: 12 белых светодиодов

Сканирование вне помещений: ≤100 000 люкс

Режим NIR (бинокулярный структурированный инфракрасный свет)

Погрешность до: До 0,075 мм

Объемная точность: 0,075 мм + 0,1 мм/м

Частота сканирования: 3 580 000 измерений/с

Разрешение 3D: 0,1-2 мм

Скорость сканирования до: до 30 кадров в секунду

Мин. Диапазон сканирования: 150 мм × 150 мм × 150 мм

Диапазон одиночного захвата: 630 мм × 550 мм при 1000 мм

Рабочее расстояние: 170–1000 мм

Воспроизведение цвета: Да

Режим выравнивания: Маркер/Геометрия/Текстура

Разрешение камеры 3D: 1920 × 1200

Дополнительный цвет освещение: 12 белых светодиодов

Сканирование вне помещения: ≤30 000 люкс

IMU: Да

Формат вывода: OBJ/STL/PLY/ASC

Входное питание: 12 В, 2 А

Данные интерфейса: Type-C/USB 3.0

Размеры устройства: 215 мм x 50 мм x 74 мм

Вес устройства: 405 г

Беспроводное сканирование: поддерживается аксессуарами для беспроводного сканирования

Поддержка системы: Windows/macOS

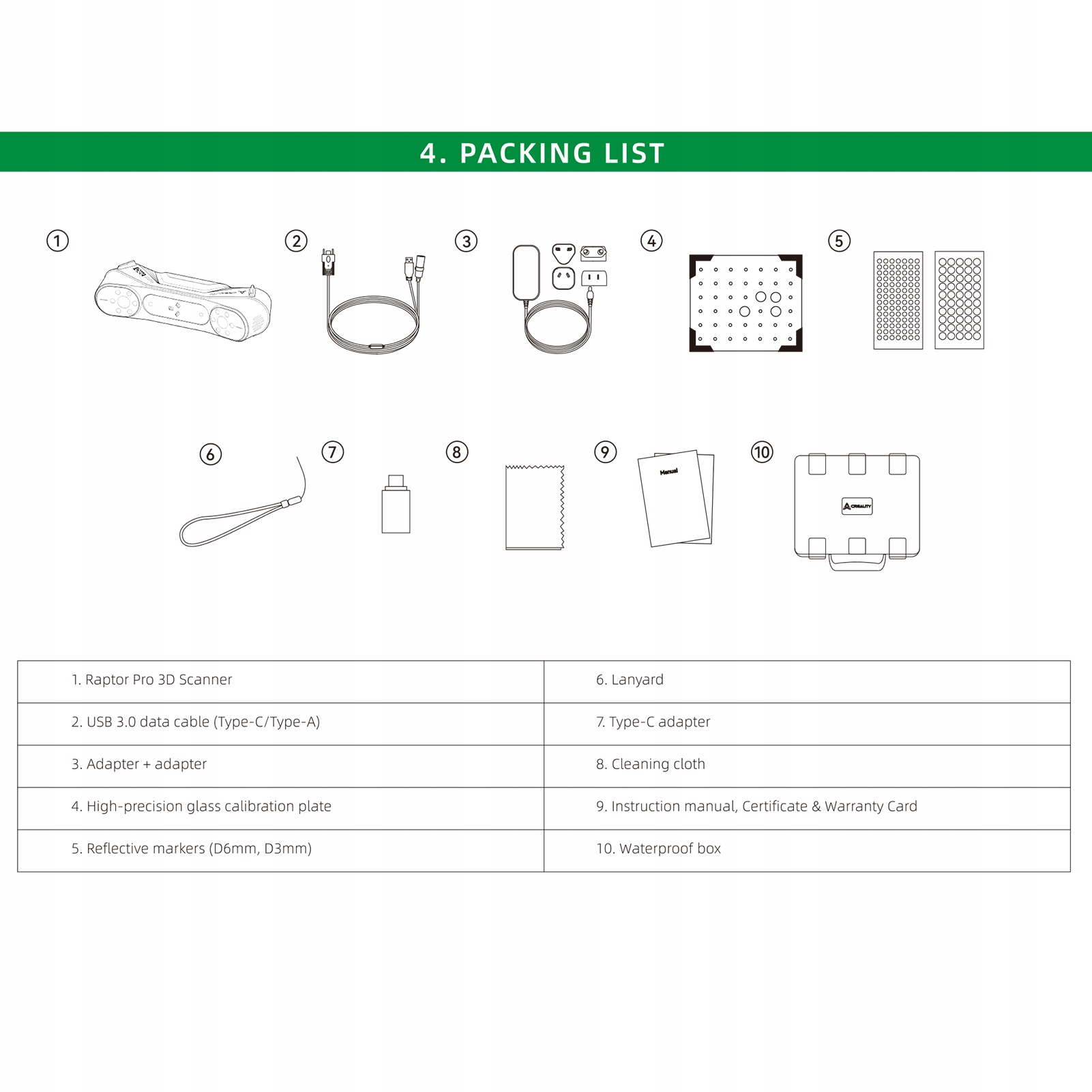

Список упаковки:

3D-сканер Raptor Pro*1

Кабель USB 3.0 (тип C/тип A)*1

Вилка с 4 адаптерами*1

Калибровка стеклянной пластины*1

Светоотражающий маркер (6 мм) диаметр, диаметр 3 мм)*1

Поводок*

Адаптер C-типа*1

Чистящая ткань, мешок для чистки*1

Руководство*1

Коробка*1

Особенности:

1. Критически важные приложения. Достигните непревзойденной точности с точностью до 0,02 мм, что делает Raptor pro идеальным для требовательных приложений, таких как проверка автомобильных деталей, обратное проектирование и проектирование продукции. Убедитесь, что каждая деталь зафиксирована точно.

2. Универсальные варианты освещения для любой среды: Raptorpro, оснащенный синим светом (22 пересекающиеся линии + 7 параллельных линий) и инфракрасными источниками, легко адаптируется к различным сложным средам. Независимо от того, требуется ли вам высококонтрастное сканирование или неинвазивные измерения, этот сканер обеспечивает исключительную производительность в любых условиях.

3. Быстрое сканирование пересекающихся лазерных линий (22 линии). Благодаря способности выполнять 660 000 измерений в секунду Raptorpro обеспечивает быстрый охват объектов среднего и большого размера. Эта функция обеспечивает эффективный и полный сбор данных.

4. Параллельное лазерное сканирование (7 линий). Для получения сложных деталей воспользуйтесь преимуществами конфигурации параллельного лазера с 7 линиями, обеспечивающей сверхвысокое разрешение. Идеально подходит для съемки мелких деталей и обеспечения точных размеров при реверс-инжиниринге и детальном проектировании изделий.

5. Сканирование структурированным светом в ближнем ИК-диапазоне: Raptor Pro использует 3D-изображение с сопоставлением спеклов. Для деталей с богатым набором функций маркеры не требуются. Объекты можно сканировать быстро и напрямую. В режиме «Лицо и тело» используется уникальный алгоритм картирования лица, который фиксирует больше деталей и упрощает сканирование волос. Сканирование человеческого тела занимает всего 2 минуты. Кроме того, 24-битное полноцветное сканирование позволяет получить яркие и реалистичные модели для улучшенной визуализации.
