U4HR (12В) - 4-канальный радиоприемник 12В постоянного тока - Elmes

U4HR Четырехканальный супергетеродинный радиоприемник для использования в системах сигнализации или контроля доступа или в домашней автоматизации, с питанием от сети 12 В - ELMES< /h2>

Описание товара:

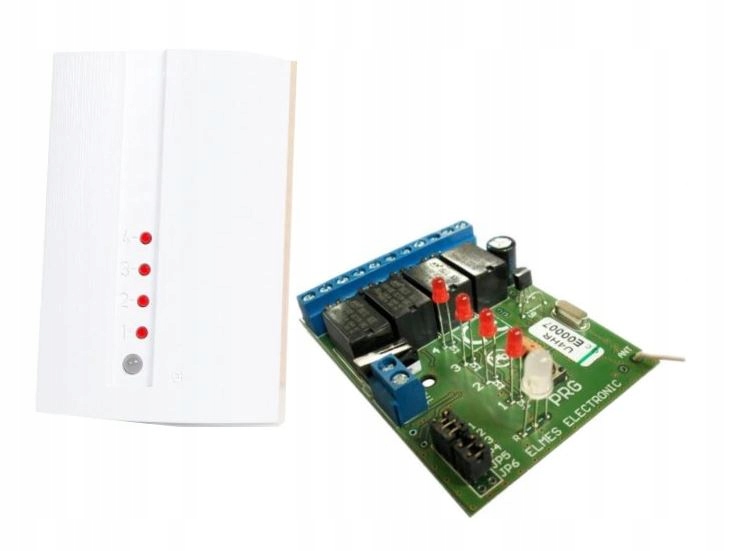

Радиоприемник U4HR от компании Elmes — надежное решение, предназначенное для работы в системах сигнализации и дистанционного управления. Он характеризуется превосходной чувствительностью и избирательностью и соответствует последним рекомендациям ЕС для устройств дистанционного управления. В устройстве используется усовершенствованная система переменного кодирования KEELOQ и предусмотрена возможность назначения до 112 пультов дистанционного управления. Приемник следует устанавливать как можно выше и только в закрытых и сухих помещениях. . Его не следует устанавливать рядом с электрическими и металлическими устройствами, которые представляют собой экран для радиоволн и отрицательно влияют на рабочий диапазон.

Важнейшие характеристики:

✅рабочая частота: 433,92 МГц , супергетеродинный приемник,

✅ 4 гальванически развязанных релейных выхода с нагрузочной способностью 1А/128В,

✅ два режима работы приемника, переключаемые перемычкой:

• любой выход может работать бистабильно или моностабильно,
• любой выход может работать бистабильно или во включенном режиме «пока нажат пульт дистанционного управления»,

✅ функция мини-панели управления,

✅ память на 112 передатчиков.

Приемник U4HR позволяет функционировать как беспроводной мини-панель управления сигнализацией и позволяет построить простую систему сигнализации со следующими характеристиками:

✅ Восемь беспроводных линий сигнализации

✅ Постановка и снятие сигнализации с охраны с пульта ДУ

✅ Память до 112 беспроводных устройств

✅ Память тревоги (также в случае сбоя питания) со светодиодной индикацией тревожной линии

✅ Память состояния постановки или снятия сигнализации после включения выключение питания

✅ Функция антипаники «Паника» при нажатии кнопки пульта более 2 секунд

✅ Ограничение количества звонков тревоги до 5 при постановке на охрану

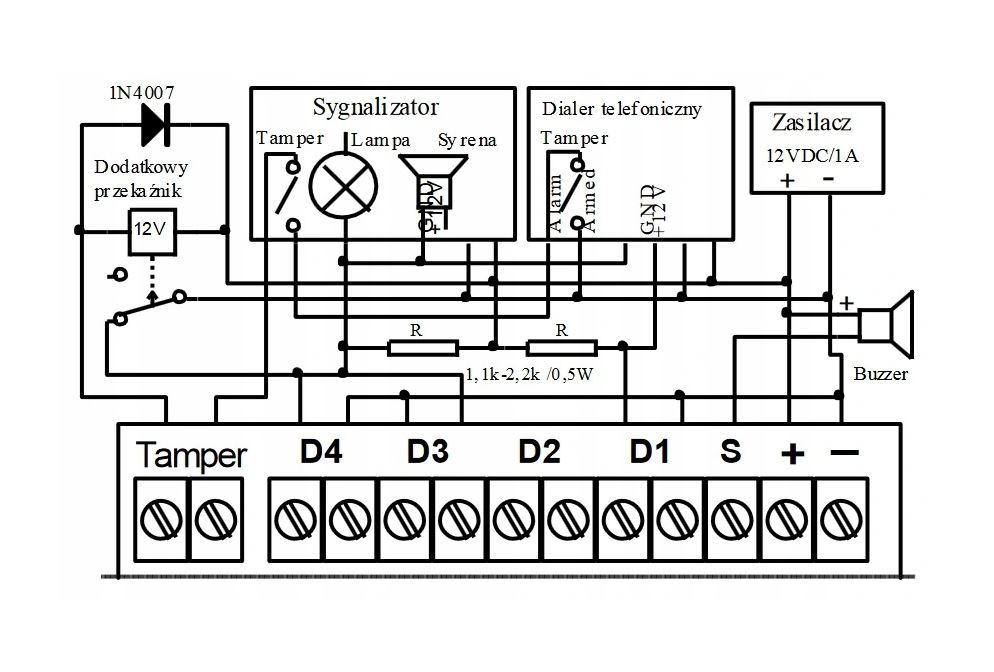

✔ Четыре релейных выхода типа NO/NC (выбираются перемычкой) со следующим назначением

• выходов. D1 - сигнализация на охране
• выход. D2 - для любых целей, включение, например со 2-й кнопки на пульте
• выход. D3 – сигнализация, для акустического/оптического сигнализатора
• выход. D4 - тревога, 24 часа (тревога ТАМПЕР в извещателе или кнопка "Тревога")

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Система кодирования: KEELOQ®
• Рабочая частота: 433,92 МГц > li>
• Дальность действия: До 100 м (на открытой местности)
• Программируемое количество передатчиков: 112
• Режим работы: 3 (моностабильный, бистабильный, вариант лебедки)
• Индикация работы: Двухцветный светодиод
• Контроль состояния батареи в передатчиках: Да
• Релейные выходы NO/NC: 4
• Нагрузочная способность релейных выходов: 1 А/30 В постоянного тока или 0,5 А/125 В переменного тока.
• Транзисторный выход типа OC: 1
• Нагрузочная способность выхода OC: > 1А/60В li>
• Охрана: Защита от саботажа (ТАМПЕР)
• Зоны сигнализации: Постановка и снятие сигнализации с охраны
• 8 беспроводных: С пульта.
• Дополнительные функции: Память тревог, память состояния постановки или снятия тревоги после отключение питания, функция антипаники «паника», ограничение количества тревожных звонков до 5 при постановке на охрану
• Потребление тока: В режиме ожидания 20мА, макс. 120мА
Влажность: 0–95 %
• Рабочая температура: -20–55 °C
• Размеры : 62x96x25 мм
• Питание: 10~15 В постоянного тока
• Время включения релейных выходов в моностабильном режиме: б> 0,25 сек - 4ч

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Система переменного кодирования KEELOQ

При каждом нажатии кнопки пульта дистанционного управления генерируется и отправляется новый код. Задача приемника U4HR — отслеживать эти изменения и реагировать на новые коды. Коды, которые использовались только один раз, не принимаются. Это предотвращает повторное использование захваченных кодов.

Преимущества супергетеродина

Супергетеродинный приемник — это тип радиоприемника с преобразованием частоты. Он был построен на основе современной интегральной схемы. Он характеризуется очень высокой чувствительностью (<-110 дБм) и высокой устойчивостью к радиопомехам. На практике при использовании такого приемника достигаются гораздо большие дальности действия (по сравнению со стандартным приемником сверхреакции). Хорошая чувствительность и избирательность позволяют устанавливать в местах с повышенным уровнем радиопомех.

Приемник имеет выход с открытым коллектором с нагрузочной способностью 1А/60В (обозначается буквой "С"). , сигнализирующий моменты включения и выключения каждого выхода. Он также сигнализирует о нажатии кнопки пульта дистанционного управления.

Память приемника

В приемнике можно запрограммировать до 112 передатчиков. Ввод каждого последующего пульта в память приведет к удалению первых назначенных. Дополнительно из памяти приёмника можно удалить только один передатчик (кроме RP501) при условии наличия этого передатчика.

Проверка состояния батарей в передатчиках

Приемник сигнализирует низкий уровень заряда батарей в пультах дистанционного управления и передатчиках PTX, GBX, CTX и RP. О разряде батареи ниже безопасного уровня сигнализирует мигание светодиода в приемнике, а количество импульсов указывает на номер канала устройства с разряженной батареей. После замены батареек активируйте передатчик, чтобы отключить сигнализацию.

Беспроводная панель управления

Соберите мини-сигнализацию на базе радиоприемника

Радиоприемник U4HR может работать в режиме мини-ПКП. Сигнализация на ее основе характеризуется:

✅ 8 беспроводными сигнальными линиями

✅ Снятие с охраны и постановка на охрану с помощью пульта дистанционного управления

✅ Сигнализация тревоги с помощью светодиодов

✅ Память о снятии с охраны и состоянии ожидания после выключения питания.

✅ Функция «Антипаника» (нажатие кнопки пульта более 2-х раз). s)

✅ Максимум 5 сигналов тревоги на охране

Режимы работы

Настройте радио в соответствии со своими потребностями

Пользователь может установить режим работы радиоприемника в соответствии с выполняемой им функцией. U4HR может работать в следующих режимах:

✅ Моностабильный — реле включается на заданное время

✅ Бистабильный — реле включено до тех пор, пока оно не будет выключено пользователем.

Код производителя: U4HR (12 В)
