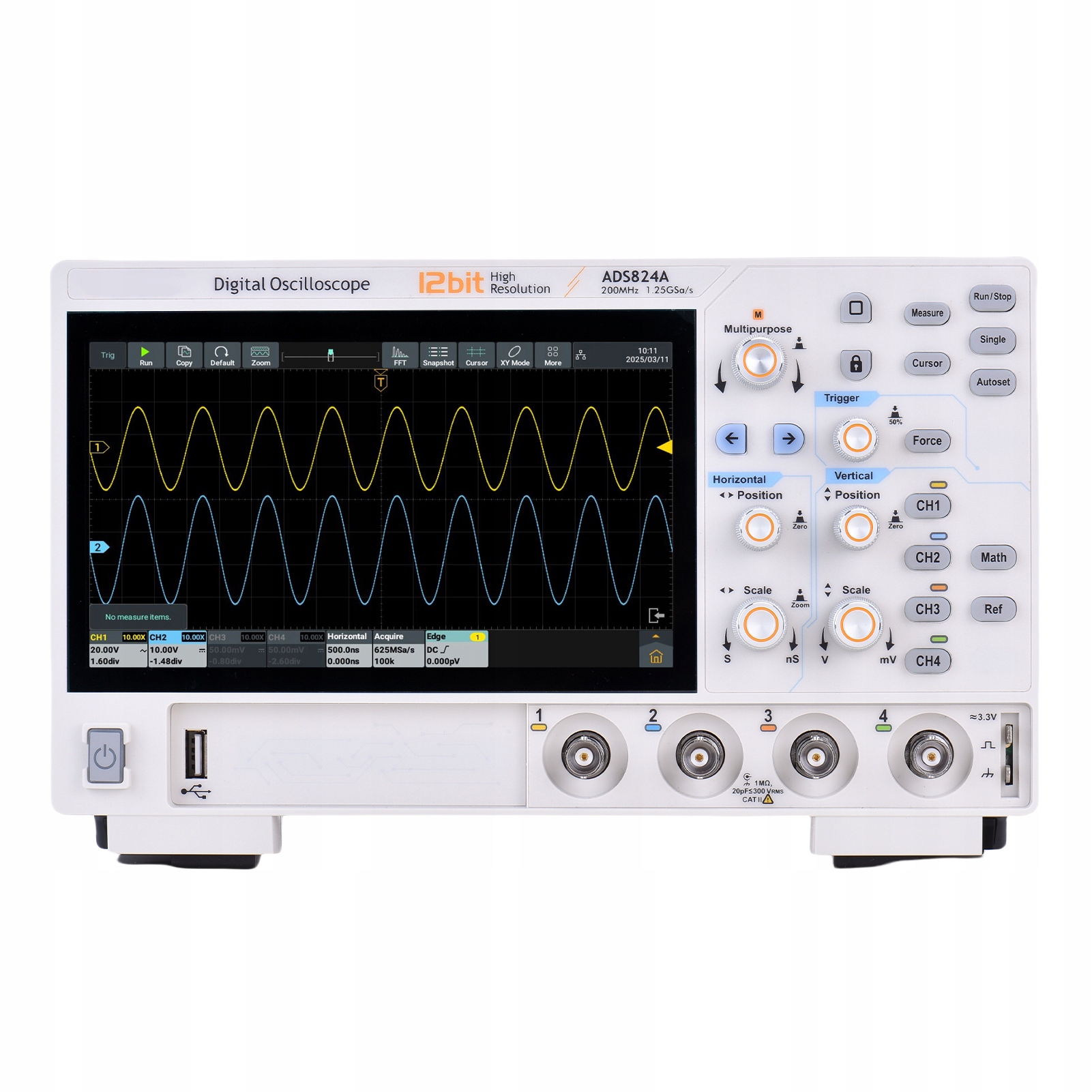

4-канальный цифровой осциллограф, 200 МГц, 12 бит, высокий ZO

Функция:

1. Высокое 12-битное разрешение для точных измерений. Этот цифровой осциллограф обеспечивает возможность измерения с 12-битным высоким разрешением и вертикальными шагами в 4096 уровней, что в 16 раз превышает детализацию традиционных 8-битных осциллографов, фиксируя даже мельчайшие колебания сигнала в мкВ в диапазоне сигнала для обеспечения точности, гарантируя, что вы никогда не упустите детали.

2. Сверхбыстрый захват 700 000 сигналов WFMS/S: благодаря лучшей в отрасли скорости 700 000 сигналов в секунду этот осциллограф фиксирует переходные аномалии в 10 раз эффективнее, чем стандартные модели. Независимо от того, занимаетесь ли вы устранением периодических неисправностей, анализом джиттера или тестированием высокоскоростных цепей, вы больше никогда не пропустите мимолетное событие сигнала.

3. Многофункциональный инструмент 5-в-1: Помимо стандартного осциллографа, это устройство объединяет декодирование протоколов в реальном времени (UART, I2C, SPI, CAN, CAN), спектральный анализ БПФ, 6-разрядный частотомер и вольтметр переменного/постоянного тока — все в одном компактном устройстве. Устраните необходимость использования нескольких инструментов и оптимизируйте рабочий процесс с помощью одного мощного инструмента.

4. Сенсорный экран с диагональю 7 дюймов и интуитивно понятным управлением. Перемещайтесь без усилий благодаря просторному сенсорному экрану с диагональю 7 дюймов (разрешение 1024×600) и настраиваемым ярлыкам, как на современном планшете. Металлические ручки с гальваническим покрытием премиум-класса обеспечивают точную регулировку, что позволяет проводить длительные сеансы тестирования.

5. Расширенные триггеры и более 43 автоматических измерений. Этот осциллограф, оснащенный интеллектуальными триггерами (по фронту, импульсу, видео, логике, последовательному декодированию) и более чем 43 автоматическими измерениями, обеспечивает глубокое понимание поведения сигнала. Такие функции, как спектральный анализ БПФ, стробирование курсора и отслеживание статистических параметров, помогают инженерам быстро диагностировать сложные проблемы без ручных вычислений.

Технические характеристики:

• Тип изделия: Цифровой осциллограф
• Полоса пропускания (-3дБ): 200 МГц
• Входные каналы: 4
• Макс. Частота дискретизации: 1,25GSA/с (один канал), 625 мс/с (два и четыре канала)
• Глубина памяти: 50 м
• Вертикальное разрешение: 12 бит
• Погрешность временной развертки: ± 25 ppm (типичная)
• Режимы выборки: нормальный, обнаружение пиков, высокое разрешение, среднее, сегментация
• Макс. Скорость захвата волны: до 700 000 WFM/с.
• Диапазон чувствительности (В/дел): 500 мкВ/DIV-10V/DIV.
• Базовое деление: 1NS/DIV-1000S/DIV, шаг 1-2-5.
• DC ДИКУТАЦИЯ постоянного тока: 3% (≤1 мВ); 2% (2мВ); 1,5% (≥5мВ)
• Входное сопротивление: 1 МОм±2%, параллельно с 20пф±5пФ.
• Коэффициент затухания пробника: 1,00мккс-1,00мкс, шаг 1-2-5, поддержка пользовательских настроек.
• Типы триггера: фронт, видео, импульс, наклон, видео, таймаут, nth, логика, rs232/uart, i2c, SPI, can, lin.
• Декодирование шины: RS232/UART, I2C, SPI, CAN, LIN.
• Автоматическое измерение: 43 типа (период, частота, +ширина, -ширина, время нарастания, время спада, нагрузка SCR, +duty, -duty, vavg, vpp, vrms, передачи, vmax, vmin, vtop, cycrms, vbase, вампир Задержка (A ↑ -B ↑), задержка (A ↑ -B ↓), задержка (A ↓ -B ↑), задержка (A ↓ -B ↓), фаза (A ↑ -B ↑), фаза (A ↑ -B ↓), фаза (A ↓ -B ↓), фаза (A ↓ -B) ↓), ФРР (А ↑ ↑), ФРФ (А ↑ ↑ FFR (A ↓ -B ↑), FFF (A ↓ -B ↓), LRR (A ↑ -B ↑), LRF (A ↑ -B ↓), LFR (A ↓ -B ↑), LFF (A ↓ -B ↓))
• FAVEFORM MATH: +, -, *,/, &&, ii, ^,!, Intg, diff, sqrt, функция (lg/ln/exp/abs/sine/cosine/tan), fft, fft rms, определяемый пользователем, цифровой фильтр (низкочастотный).
• Счетчик частоты: 6-разрядный частотомер.
• Вольтметр: поддерживает постоянный ток, переменный ток+DCRMS, ACRMS.
• Разрешение: 4 цифры (ACV/DCV)

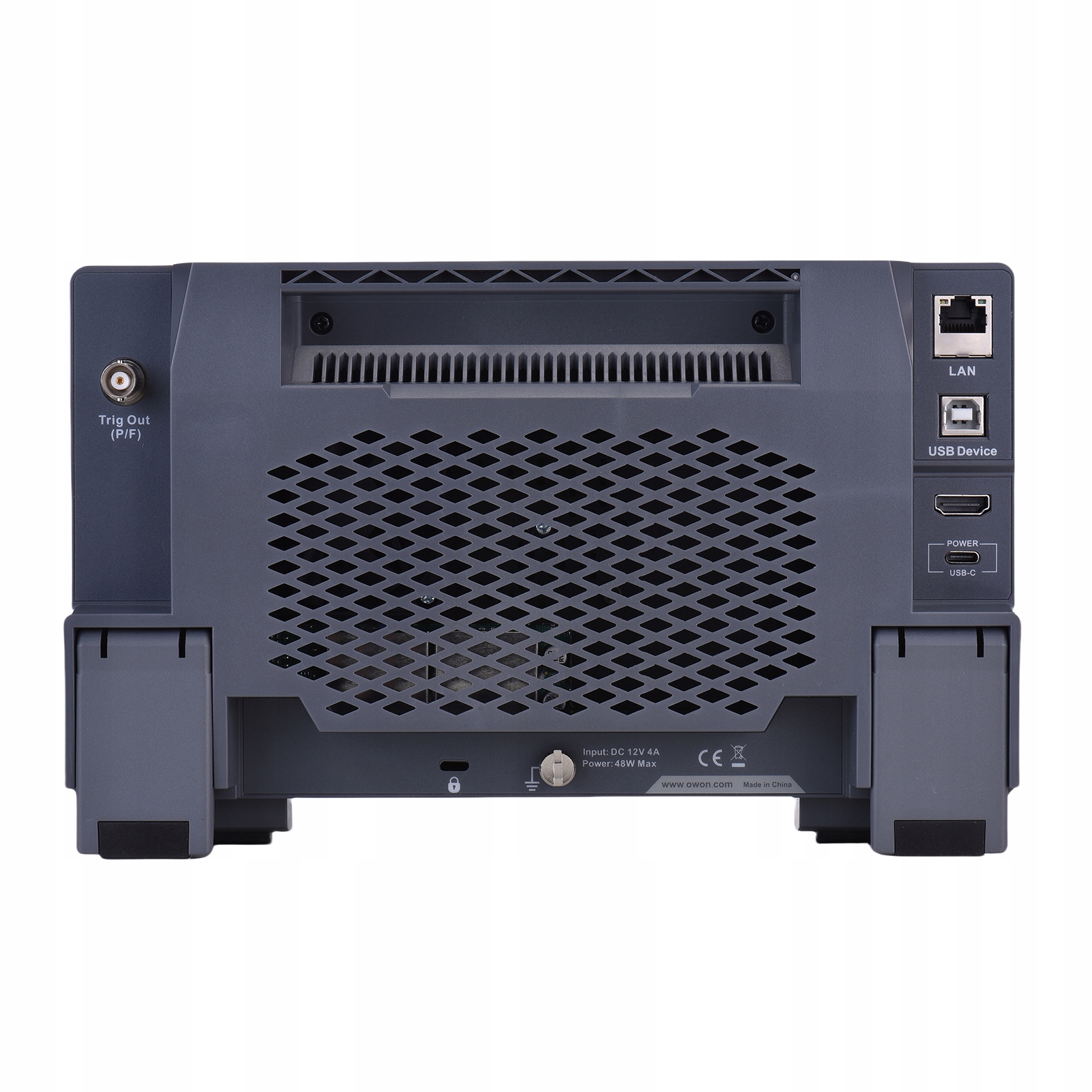

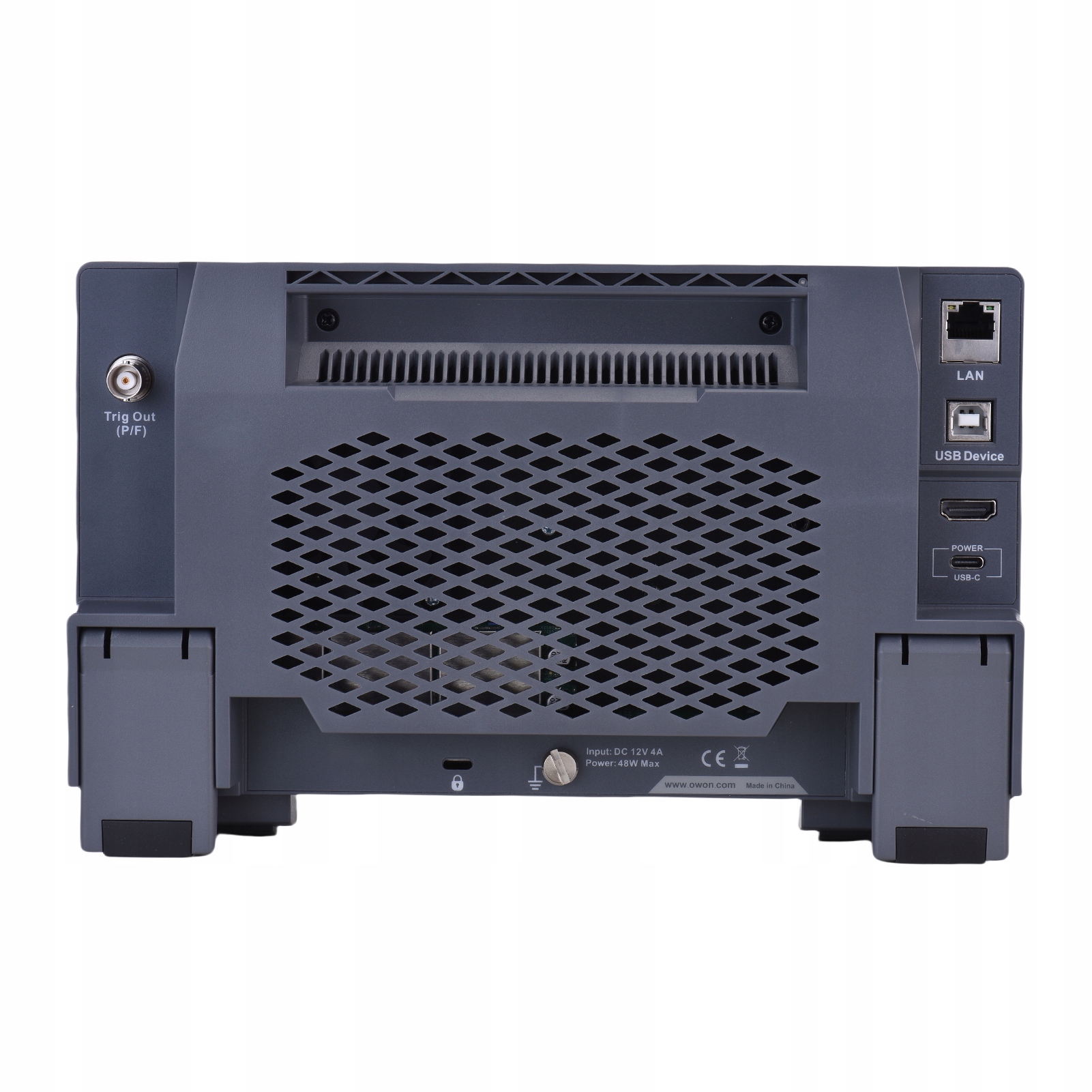

• Интерфейсы связи: HD, USB-устройство, USB-хост, выход (P/F), LAN.
• Дисплей: 7 дюймов (1024 × 600), емкостный мультисенсорный экран.
• Интерфейс источника питания: Type-C (требуется адаптер или аккумулятор. Поддерживает протокол подачи питания 12 В с выходной мощностью не менее 36 Вт.)

Как использовать:

• Информацию по использованию см. в руководстве пользователя.
• Список пакетов

:

• 1 * Осциллограф
• 4 * Комплект пробников
• 1 * Шнур питания
• 1 * Адаптер питания
• 1 * USB-кабель
• 1 * Руководство пользователя
