Видеотрансформатор ТР-4П

Код товара: ТР-4П

TR-4P предназначен для передачи видеосигнала по витой паре. Устройство подстраивает сопротивление коаксиального кабеля 75 Ом под сопротивление симметричного кабеля, обеспечивая передачу видеосигнала на расстояние до 400 м (витая пара категории 5) и устраняя несимметричные помехи.

Обратите внимание на правильность соединение клемм (+) и (-). Обратное подключение приведет к искажению изображения.

Предназначено для камер AHD, CVI, TVI, PAL.

Технические данные:

• Стандарт:
• AHD - 5 Мп
• HD-CVI - 8 Мп 4K UHD
• HD-TVI - 8 Мп 4K UHD
• CVBS - PAL, NTSC
• Тип устройства: Пассивный
• Количество каналов: 4 шт. Видео
• Диапазон видео:
• 250 м @ 720p — UTP. кат. 5e
• 150 м @ 1080p — UTP кат. 5e
• 400 м @ CVBS — PAL, NTSC — UTP кат. 5e
• Напряжение ввода/вывода 75 Ом (CVBS): 1 В (размах).
• Затухание:
• 4,43 МГц @ 0,73 дБ
• 11 МГц @ 1,24 дБ
• 21 МГц @ 2,16 дБ
• 38 МГц @ 3,35 дБ
• 42 МГц @ 3,54 дБ
• 67,5 МГц @ 3,72 дБ
• Разделение между входами: > -50 дБ
• CMRR (дБ при 5 МГц): 50 дБ
• Коаксиальный импеданс: 75 Ом
• Симметричный импеданс: 100 Ом

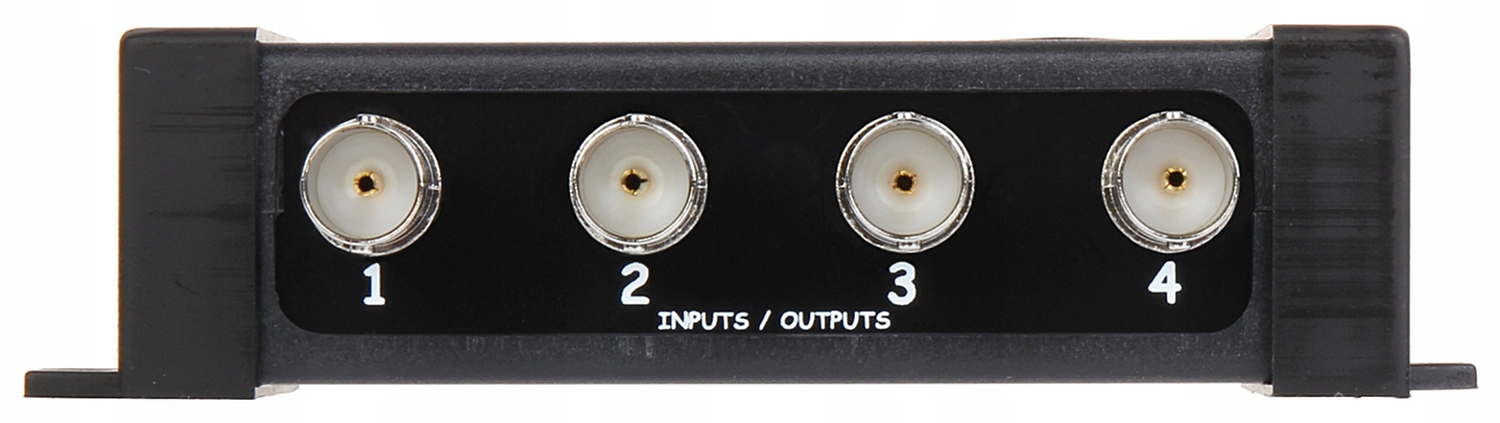

• Тип коаксиального разъема: 4 x BNC Прямое гнездо.

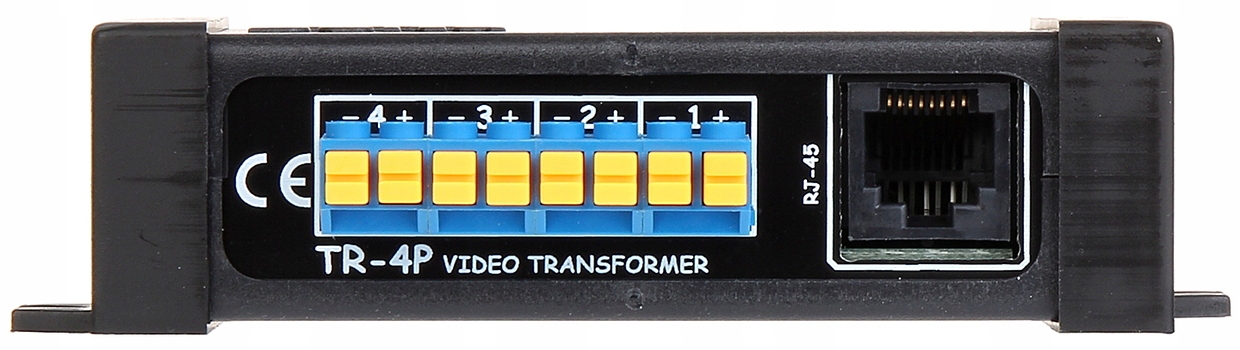

• Тип симметричного разъема: Кабельные зажимы/разъем RJ-45 (8-контактный, 4 пары).
• Рабочая температура: -50 °C. . 55 °C
• Допустимая относительная влажность: < 95 %
• Вес: 0,105 кг
• Размеры: 120 x 30 x 62 мм
