4-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 40 Л С СОЕДИНИТЕЛЯМИ (НИППЕЛИ)

КОД SKRAW-MET: [8231]

Производитель: SM-G (SKRAW MET GROUP)

В комплект входят:

• 4-секционный гидравлический коллектор, 40 л [1446]
• 2x соединения BSP: 1/2" - M22x1. 5 [1388]
• 8x соединение BSP: 3/8" - M18x1,5 [1707]

Высококачественный моноблочный распределитель отличается компактной конструкцией, стабильной работой и высокой универсальностью.

Он позволяет управлять одним приводом двойного действия или (после подключения одного портов) привод одностороннего действия.

Возможно последовательное подключение к существующей системе (требуется напорная втулка).

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Универсальный распределитель, может использоваться в различных типах машин, таких как :

• Циклопы
• Повороты
• Погрузчики
• Плуги
• Вилочные погрузчики и многие другие

Трехпозиционный рычаг (1 - 0 - 2)

• он возвращается в вертикальное положение на пружине
• Нейтральное положение 0 (рычаг установлен вертикально), шток привода стоит - масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен наклонно вперед), шток привода выдвинут.
• Рабочее положение 2 (рычаг установлен в наклонном положении назад), шток поршня привода втягивается.
< /ul>

Присоединение:

• Питание (P) BSP 1/2"
• Обратка (T) BSP 1/2"
• Выход в секции БСП 3/8"
• Подключение БСП 1/2"

Технические характеристики:

Поток масла: 0–40 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40 ℃ до +60 ℃

Допустимая температура масла: от -15 ℃ до +80 ℃

Оснащен предохранительным клапаном.

Схема на фото ниже соответствует одной секции распределителя.

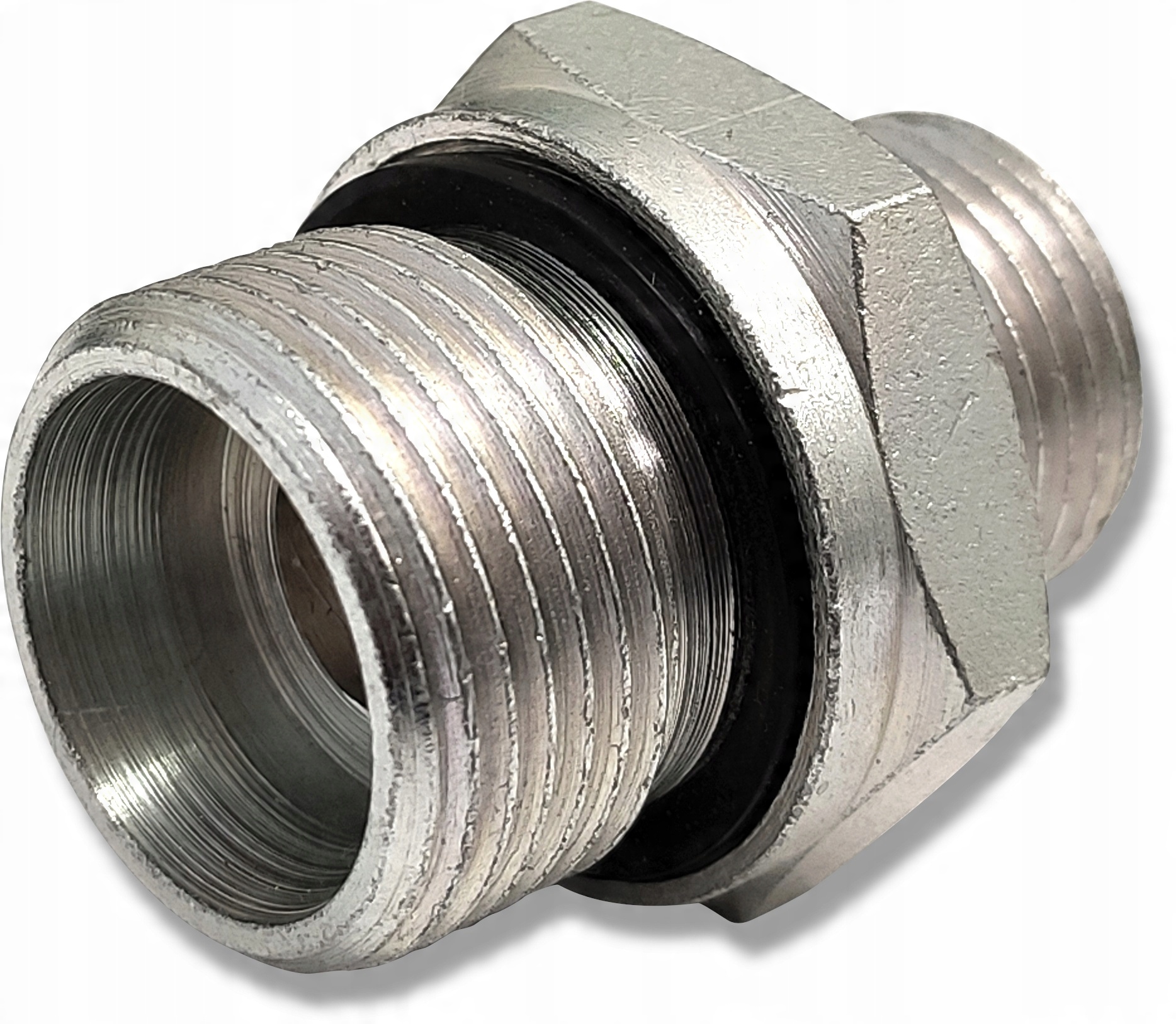

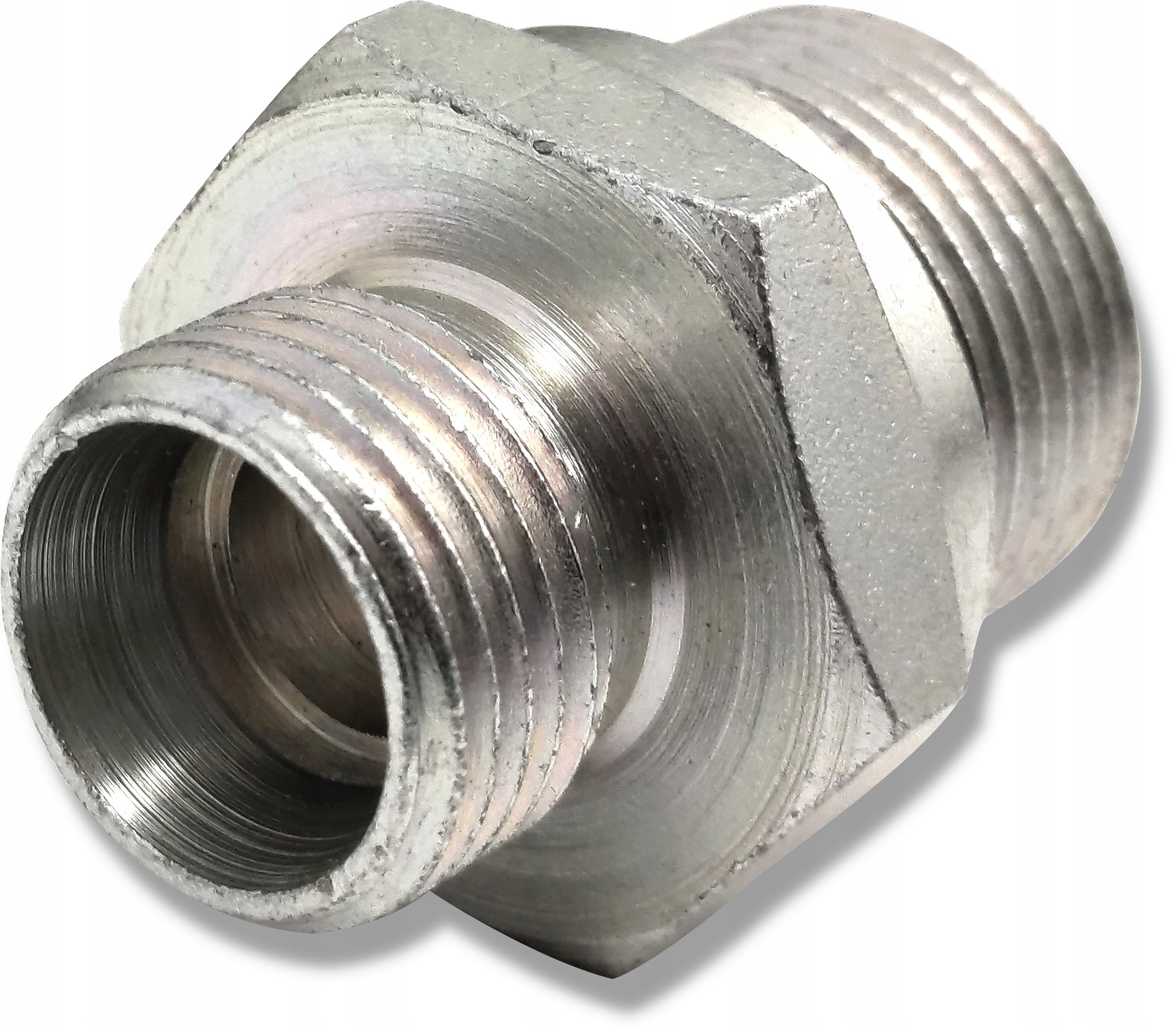

Прямые гидравлические соединения — Ниппели

Продюсер: SM-G (SKRAW MET GROUP)

Используются для соединения основных компонентов гидравлической системы с гидравлическими линиями.

Со стороны подключения имеется прокладка ED, полностью герметизирующая систему.

Другая сторона отвечает за подсоединение гидравлической трубы или колена. Герметизация происходит после затяжки соединений на самоуплотняющемся конусе. Это обеспечивает полную герметизацию системы.

Соединения предназначены для ввинчивания в корпус. Их нельзя использовать для соединения двух гидравлических линий. Для этой цели используются разъемы, доступные на других аукционах.

Приложение:

Гидравлические соединения идеально подходят для машин и устройств с гидравлическим приводом.

Их можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Соединения предназначены для ввинчивания в корпус, в том числе: насос, распределитель, привод и т. д.

Технические характеристики ниппелей

Гидравлическое соединение прямое - ниппель M18x1,5 - G3/8"

• Общая длина: 31,5 мм < /li>
• Номинальный диаметр прохода: 10 мм
• Резьба G1 со стороны корпуса: наружная дюйм 3/8 "
• М2резьба со стороны кабеля: внешняя метрика М18х1,5

Прямая гидравлическое соединение - ниппель М22х1,5 - G1/2"

• Общая длина: 35 мм
• Номинальный диаметр прохода: 11,5 мм
• Резьба G1 со стороны корпуса: внешняя дюйм 1/2"
• Резьба M2 сторона кабеля: внешняя метрика M22x1,5

Угол зажимных конусов: 24° (типично для Польский стандарт)

Номинальное давление: 180 бар

Максимальное давление: 230 бар

Тип жидкости : масляно-гидравлическое

Версия подключения: легкое

Материал:

сварная сталь, оцинкованный, устойчивый к коррозии
