4-х секционный гидрокомплект 80л/мин для TURA

SKRAW MET CODE: [9118]

Содержимое комплекта:

• шаровой джойстик с 2 кнопками [3930]
• 2 линии длиной 1 м [3933]
• 2-секционный гидравлический делитель 80 л/мин [1603]
• 2x электромагнитный клапан-делитель 6/2 12В 90л/мин [1962]

Комплект идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями в фронтальных погрузчиках TUR (подъём рамы и наклон лопаты) и двумя дополнительными секциями после нажатия кнопок.

Комплект имеет множество преимуществ, которые влияют на динамичное, быстрое и безопасное управление машиной.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

РАСПРЕДЕЛИТЕЛЬ ГИДРАВЛИЧЕСКИЙ 2-СЕКЦИОННЫЙ, 80Л, С КАБЕЛЯМИ

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный моноблочный распределитель отличается компактной конструкцией, стабильной работой и высокой универсальностью.

Позволяет управлять двумя двухсторонними исполнительными устройствами или (после заглушки одного из портов) одностороннего действия.

Возможно последовательное подключение к существующей системе (необходим напорный рукав).

Управление из кабины с помощью тросов и джойстика.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Универсальный распределитель применяется в различных типах машин. такие как:

• Циклопы
• Туры
• Погрузчики
• Плуги
• Вилочные погрузчики и многие другие

Трехпозиционный ползунок (1 - 0 - 2)

• Пружина сама возвращается в вертикальное положение
• Положение 0 нейтральное (джойстик установлен вертикально - трос провисает) шток исполнительного механизма стоит - масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен в наклонное вперед положение) шток исполнительного механизма выдвигается.
• Рабочее положение 2 (джойстик установлен в обратное диагональное положение) шток исполнительного механизма втягивается.

Подключение:

• Питание (П) БСП 3/4"
• Обратка (Т) БСП 3/4"
• Вывод на секции БСП 1/2"
• Подключение БСП 3/4"

Технические характеристики:

Поток масла: 0–80 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40 ℃ до +60 ℃

Допустимая температура масла: -15 ℃ до +80℃

Оснащен предохранительным клапаном.

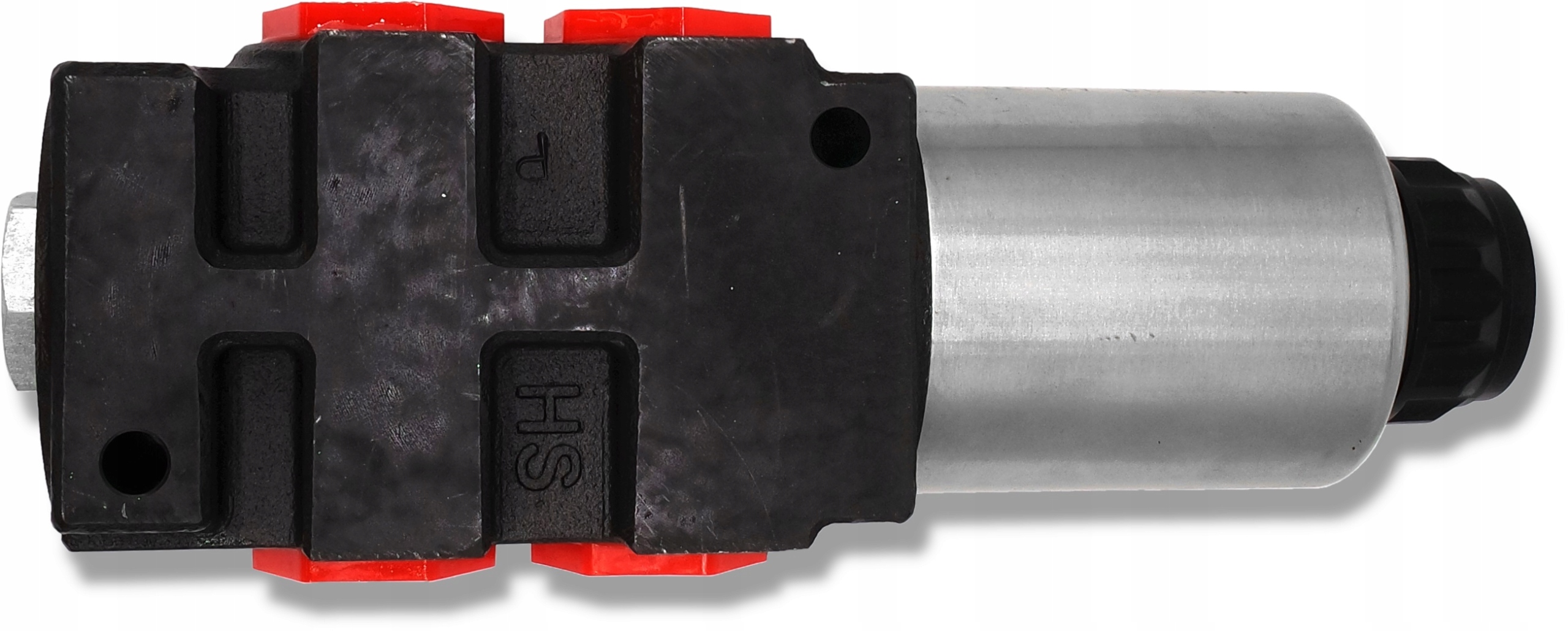

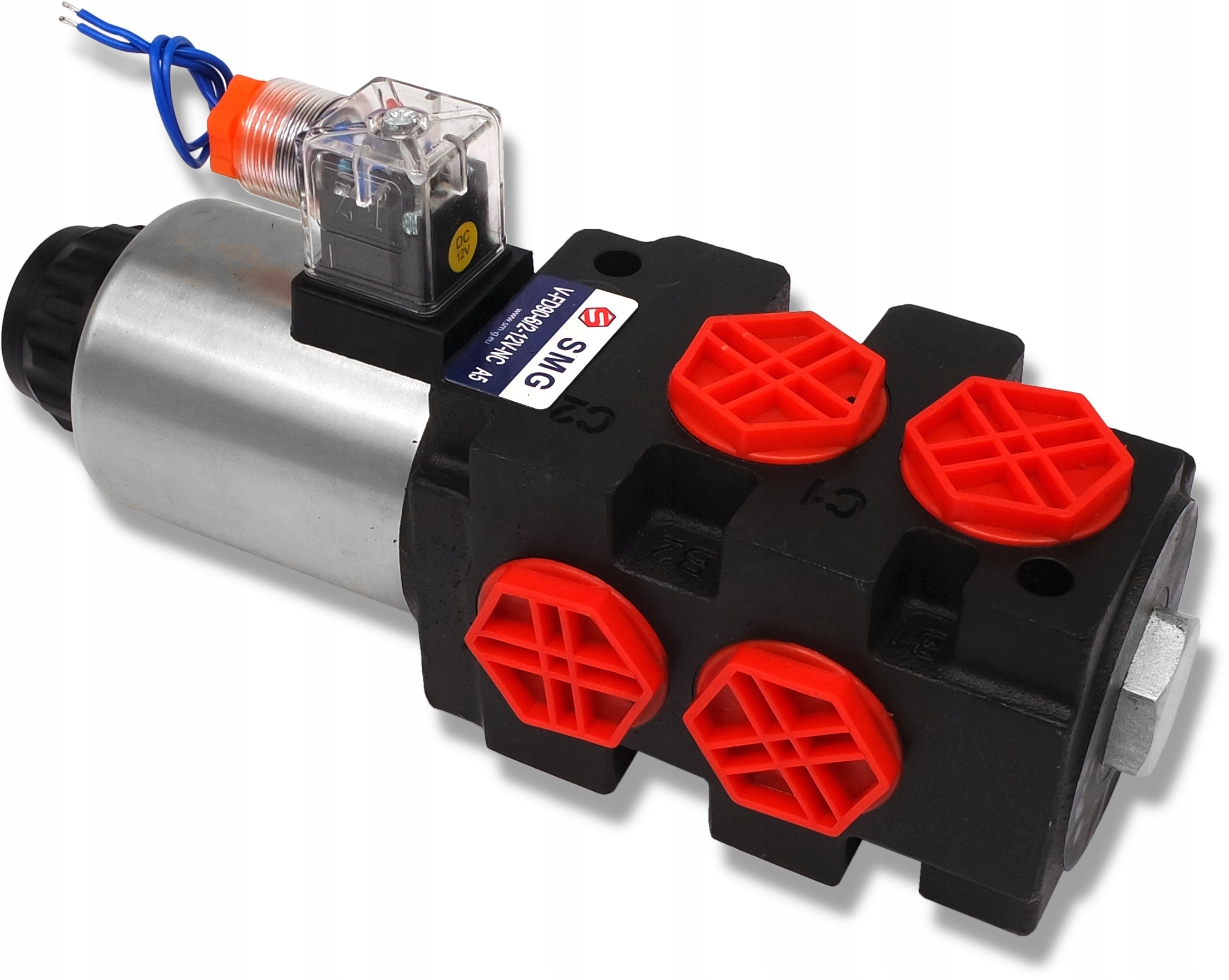

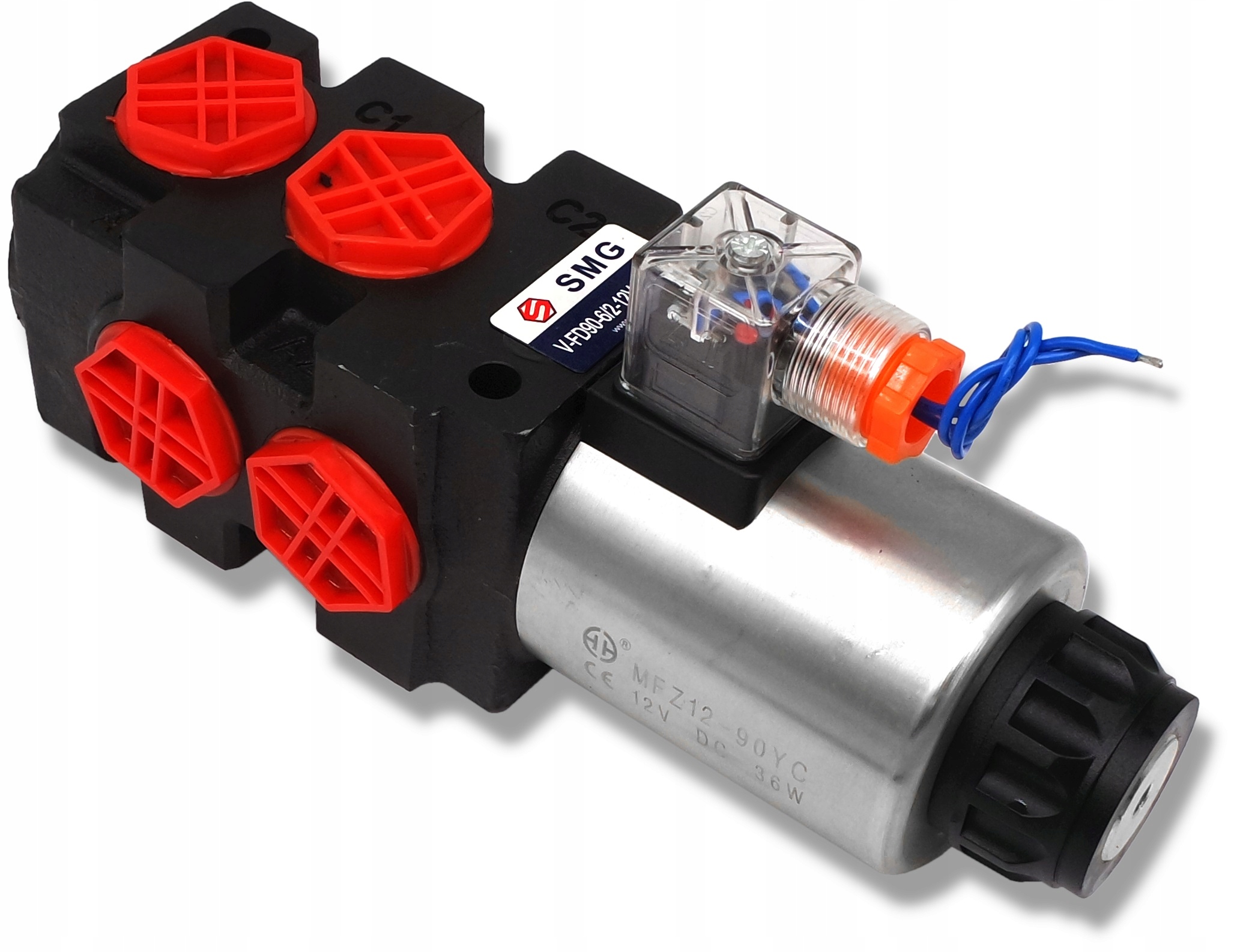

Клапан электромагнитный 6/2 12в 90 л/мин с заглушкой

Производитель: SM-G (SKRAW MET GROUP)

Данный электромагнитный клапан является идеальным решением, когда в гидрораспределителе (для управления одним исполнительным механизмом) отсутствует дополнительная секция для управления другим исполнительным механизмом.

Применяется в гидроуправлении, чаще всего у распределителя 2-х секционного, как и 3-х секционного, напр. захват, крокодил и т.п.

В один блок можно последовательно соединить до 3-х клапанов с помощью фланцев.

Высококачественный электромагнитный клапан, отличающийся компактной конструкцией, стабильной работой и высокой универсальностью.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

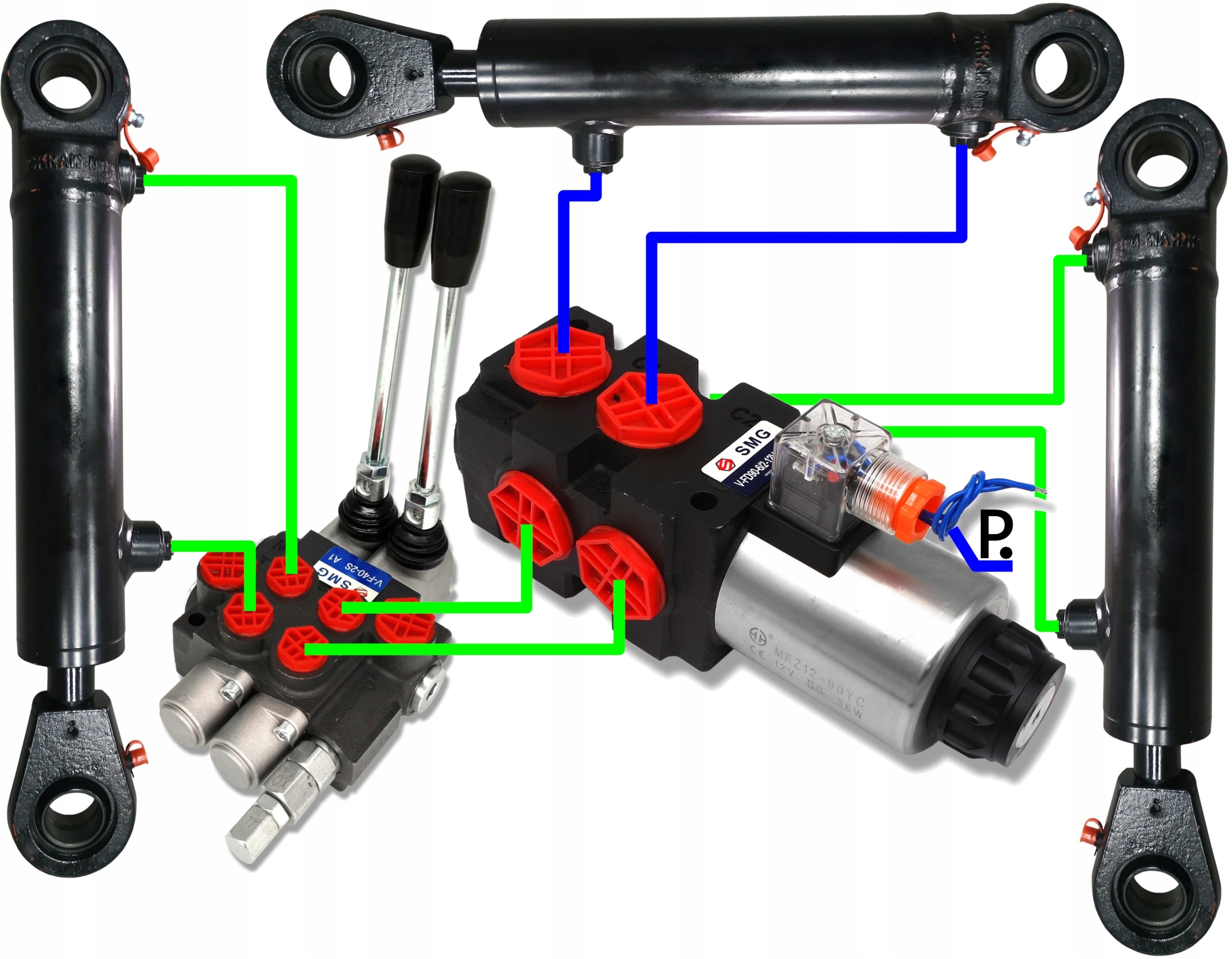

Пример использования электромагнитного клапана: два гидроцилиндра двойного действия, управляемые одной секцией в распределителе.

Благодаря ему (с помощью электрического импульса, вызываемого кнопкой) мы можем управлять двумя независимыми цилиндрами двойного действия.

Эта кнопка обычно расположена на элементе управления, т.е. рычаге или джойстике.

Учитывайте, что она не позволяет управлять двумя приводами одновременно.

Технические данные:

• Резьба (BSP): 3/4"
• Максимальный поток масла: 90 л/мин
• Напряжение: 12 В
• Максимальное рабочее давление: 315 бар

Допустимая температура окружающей среды: от -40 ℃ до +60 ℃

Допустимая температура масла: от -15 ℃ до +80 ℃

ПОДКЛЮЧЕНИЕ:

A1 - A2 ПОДАЧА ПИТАНИЯ/ОБРАТ (независимо от того, будет ли A1 или A2 обраткой или питанием)

B1 - B2 - C1 - C2 ВЫХОДЫ ДЛЯ ПРИЕМНИКОВ (например, ПРИВОДОВ)

ДЖОЙСТИК С 2 КНОПКАМИ

Производитель: SM-G (Skraw-Met Group)

Предназначен для механического управления подъемом рамы, наклоном тюка и тюкозахватом или «крокодилом» + дополнительная четвертая секция.

Надежный джойстикс возможностью механического управления четырехходовыми гидрораспределителями TURA (погрузчик) с помощью два кабеля и две кнопки.

Позволяет осуществлять дистанционное управление (из кабины) распределителями, расположенными вне кабины.

Применение:

Предназначается для управления TURA 1, 2, 3 в таких тракторах, как:

• URSUS
• ZETOR
• MF и производные.

Идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Он адаптирован для работы в различных типах машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, промышленные машины и другие.

Простота в эксплуатации. установить.

Технические характеристики:

Рабочая температура: от -30°С / до +80°С

Материал:

• эргономичный, ручка из закаленного пластика.
• Основа из алюминиевого сплава.

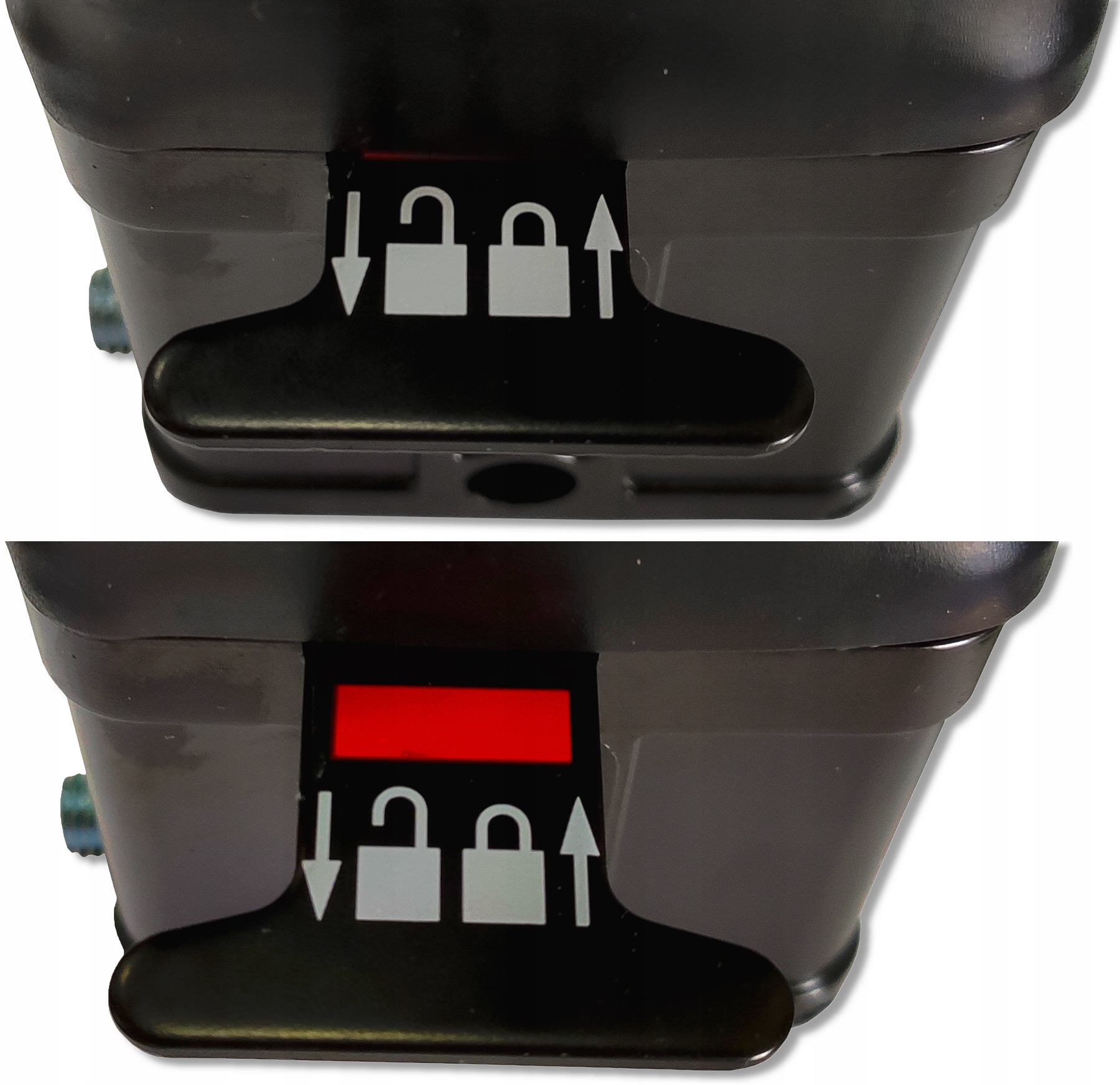

Джойстик оснащен предохранительным механизмом (2), который позволяет блокировать движения головки джойстика во избежание случайного запуска:

Головка джойстика заблокирована

-

Головка джойстика разблокирована

Кабель для управления распределителем шариков длиной 1 м

Производитель: SM-G (Skraw-Met Group)

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и промышленности в целом.

Концы:

• Конец троса со стороны джойстика закончен шариком диаметром 14 мм.
• Конец троса со стороны распределителя, резьба корпуса троса М16х1,5, резьба ползуна М6х1,6
