4.3 В оптическом временном интервале Рефулометр 1550 Нм Автоматический WM

Функция:

1. Высокопроизводительный чип: этот оптический рефлектометр во временной области оснащен высокопроизводительным чипом и может выполнять стабильную работу и точные измерения.

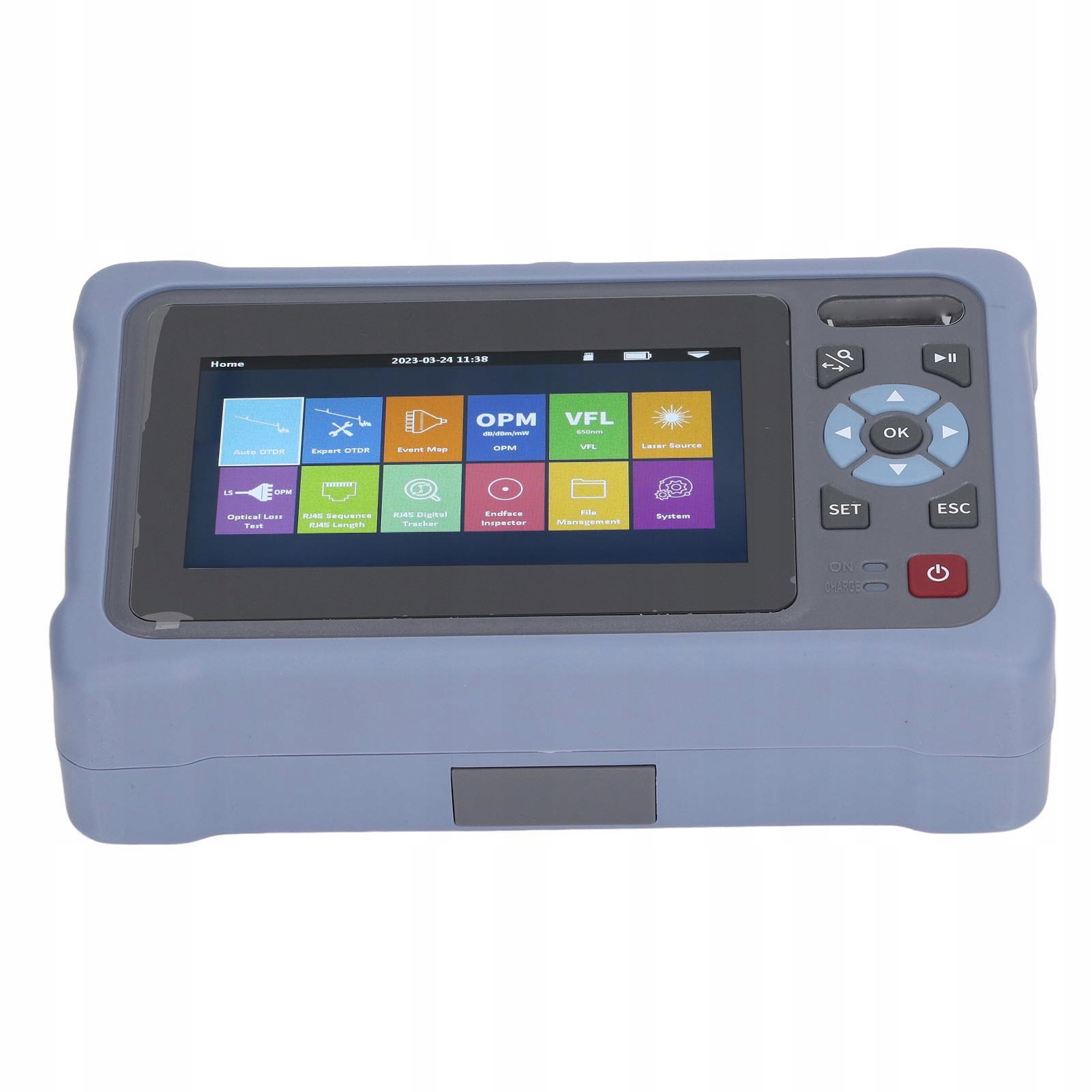

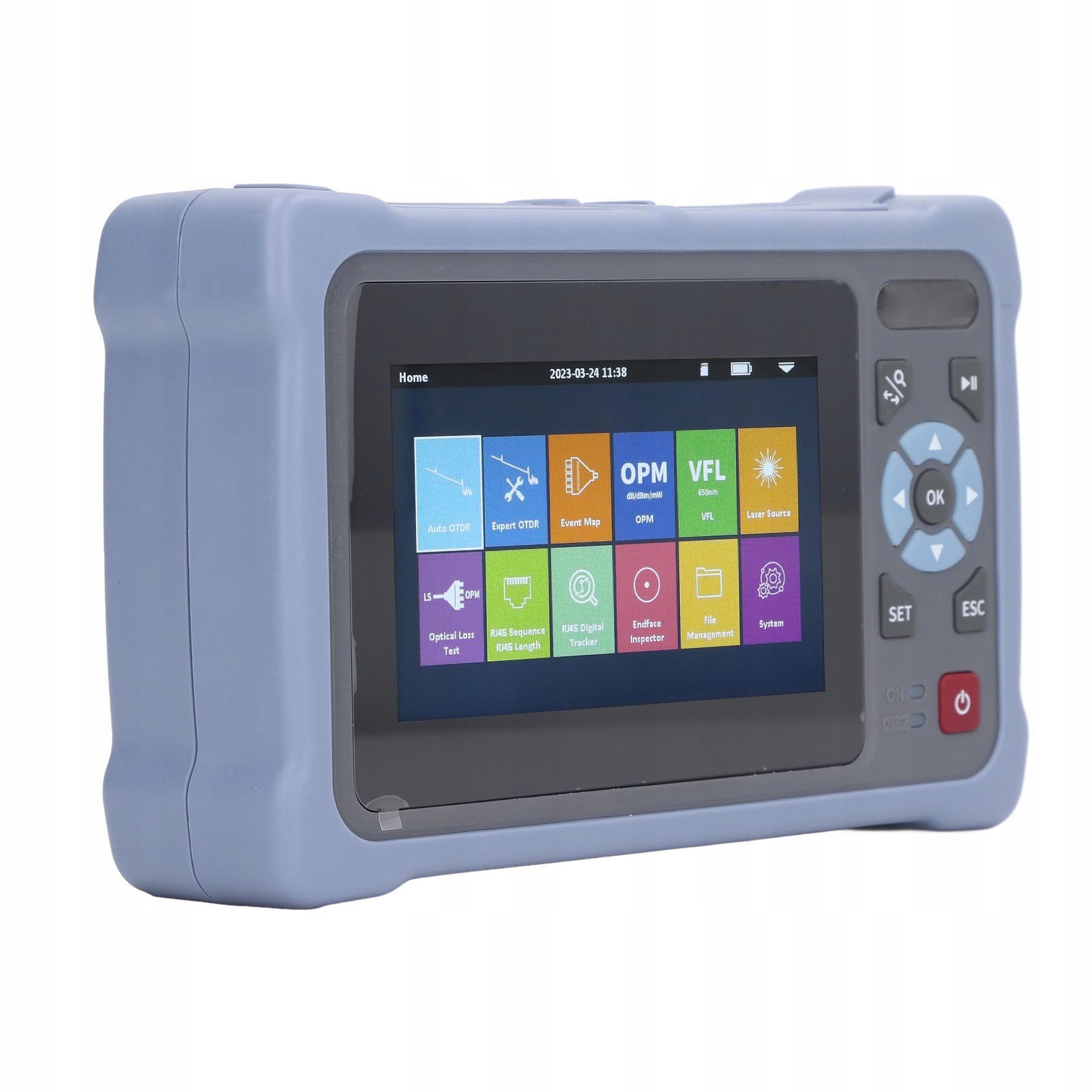

2. 4,3-дюймовый емкостный экран: рефлектометр имеет 4,3-дюймовый многоэкранный емкостный экран с новой функцией улучшения жестов и захвата экрана. Многофункциональное устройство 12 в 1.

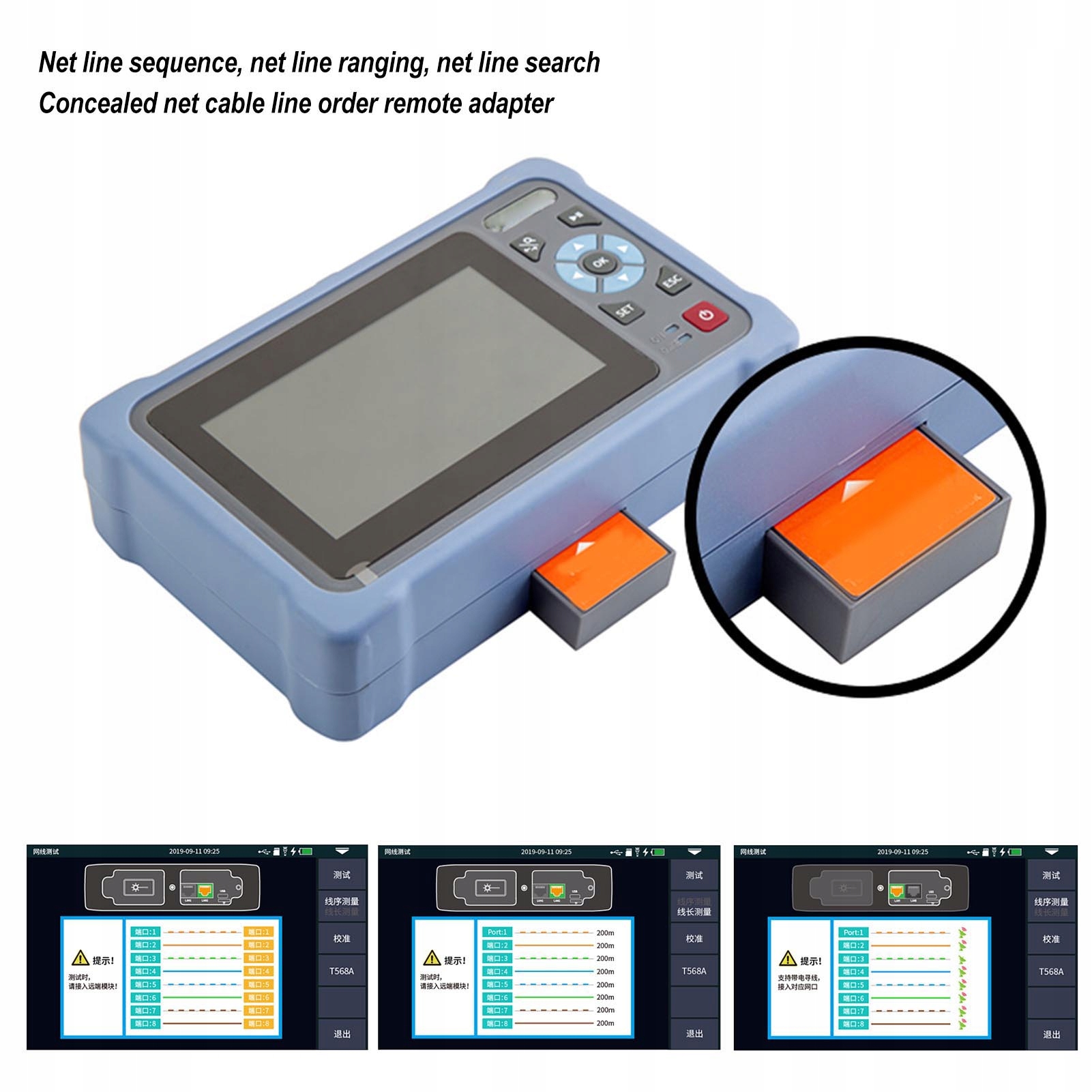

3. Удаленный адаптер заказа линии: OTDR-тестер оснащен скрытым адаптером заказа линии и может выполнять сопряжение сетевых кабелей, приобретение сетевых кабелей, покрытие проводов.

4. Автоматический или профессиональный OTDR: Этот тестер является универсальным и оснащен автоматическим OTDR, профессиональной картой событий OTDR, измерителем мощности света, видимым красным светом, регулировкой источника света, тестом оптических потерь, соединением сетевых кабелей, сбором сетевых кабелей, расстоянием.

5. Высокая двусторонняя изоляция: рефлектометр имеет высокую двустороннюю изоляцию, технологию фильтрации при световом тестировании, поддерживает оптический сигнал менее ‑5 дБМ при световом тестировании, даже при освещении тестирование не приведет к повреждению оптического устройства, строго защищает свои собственные части для работы в более сложных условиях тестирования.

Спецификация:

• Тип изделия: мини-оптический рефлектометр во временной области.
• Материал: АБС-пластик.
• Аккумулятор: встроенные полимеры емкостью 3000 мАч. Литиевая батарея 3,7 В (рефлектометр поставляется со встроенным аккумулятором). Батарея AAA 1,5 В, 2 шт. (приемник поставляется без батареи)
• Применение: используется для оценки FTTX, построения сети и доступа к обслуживанию, определить точки обрыва оптического волокна, измерить длину оптического кабеля, рассчитать относительную потерю оптической мощности.
• Основные параметры:
• Волновой тест: 1550 нм
• С световым тестом: не поддерживается
• Тип оптоволокна: G.652 Режим одиночного волокна
• Динамический диапазон: 24 дБ
• Слепая зона: 2,5 м
• Слепая зона затухания: 8 м
• Диапазон измерения: 500 м, 1 км, 2 км, 4 км, 8 км, 16 км, 32 км, 64 км, 100 км
• Длительность импульса: 3NS-20US
• Погрешность расстояния: ± (1 м плюс интервал выборки плюс 0,005% x испытательное расстояние)
• Линейность: ± 0,05 дБ/дБ
• Точки выборки: от 16 до 128 тыс.
• Разрешение выборки: от 0,05 до 8 м
• Точность отражения: ± 3 дБ
• Диапазон длин волн: от 800 до 1700 нм
• Оптический разъем: универсальный разъем FC SC ST
• Диапазон измерения: От -70 дБм до +6 дБм или от -50 дБм до +26 дБм
• Погрешность: ± 5%
• Идентификация частоты: CW, 270, 330, 1 кГц, 2 кГц
• Длина калибровки: 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 нм
• Тип лазера: FP LD
• Выходная длина волны: 1550 нм ± 20 нм
• Выходная мощность регулировки: (от -2 дБм ± до -10 дБм) ± 2 дБ
• Частота модуляции: 270, 330, 1 кГц, 2 кГц
• Стабильность: CW, ± 0,2 дБ/15 минут (проверено после 15 минут прогрева).
• Оптический разъем: FC или UPC (сменные SC, ST).
• Рабочая длина волны: 650 нм ± 20 нм.
• Выходная мощность: 10 МВт.
• Рабочий режим: CW, 1 Гц, 2 Гц.
• Оптический разъем: универсальный разъем FC, SC, ST
• Расстояние тестирования: от 0 до 300 м

Как использовать:

1. Интерфейс источника красного света VFL (универсальный SC или FC или ST 2,5 мм).

2. Интерфейс OTDR или стабильного источника света (по желанию может быть изменен на SC или UPC, FC или UPC).

3. Интерфейс измерителя мощности OPM (универсальный SC или FC или ST 2,5 мм).

4. Просто следуйте инструкциям по подключению интерфейса. Список пакетов

:

• 1 рефулометр
• 1 руководство пользователя
• 1 кабель для зарядки
• 1 адаптер Sc
• 1 приемник RJ45
• 1 сумка для хранения
• 1 ремень
