400W 15A STEP UP-рег. напряжение и ток

Код: 12384419410
Как заказать
830 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №73783265
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 4

Заказывая «400W 15A STEP UP-рег. напряжение и ток» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Преобразователь ПОВЫШЕНИЯ напряжения.

Параметры:

  • Название модуля: модуль постоянного тока с питанием 400 Вт
  • Свойства модуля: неизолированный повышающий модуль (BOOST) УВЕЛИЧЕНИЕ НАПРЯЖЕНИЯ
  • Вход напряжение: 8,5 – 50 В постоянного тока
  • Входной ток: 15 А (МАКС.), если он превышает 8 А, улучшите рассеивание тепла
  • Тихий ток: 10 мА
  • Выходное напряжение: 10–60 В бесступенчатая регулировка
  • Регулируемый максимум диапазон тока: 0,2А - 12А
  • Рабочая температура: от -40 до +85 градусов (если температура окружающей среды слишком высокая, улучшите рассеивание тепла.)
  • Рабочая частота: 150 кГц
  • Эффективность преобразования: до 96 %
  • Защита от перегрузки по току: ДА
  • Защита от обратной полярности входа: НЕТ
  • Установка: 4 отверстия для винтов диаметром 2,55 мм.
  • Способ подключения: входной и выходной винтовые клеммы.

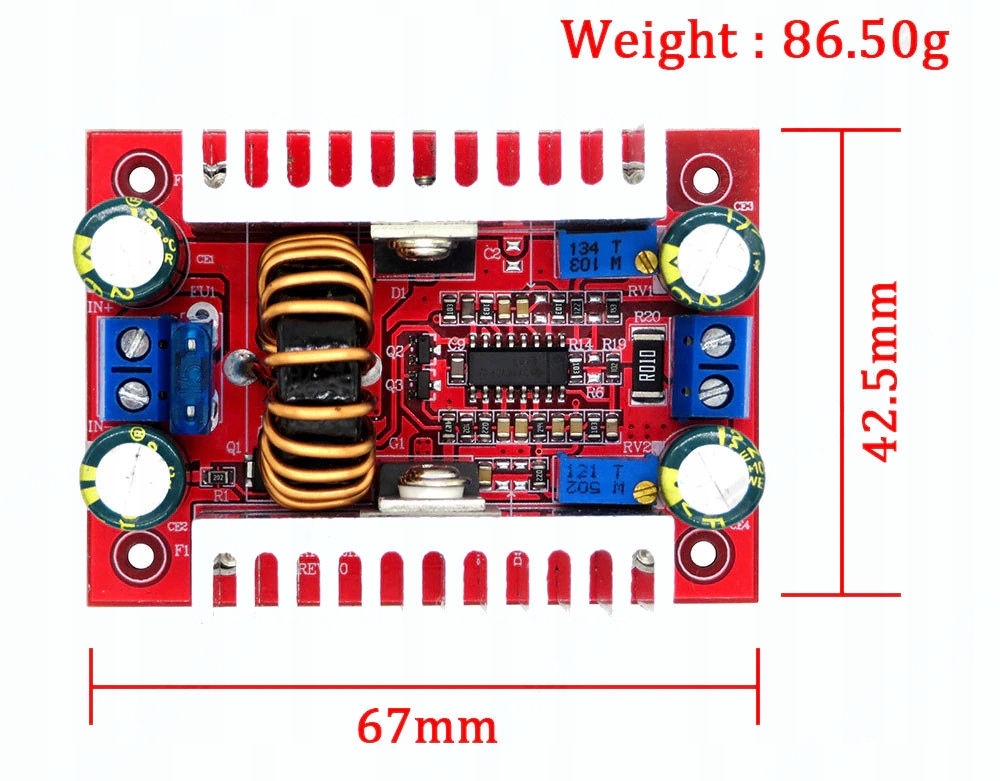

  • Размер модуля: 67 мм х 48 мм х 28 мм

Особенности:

  • Выполнен на основе специализированной эталонной интегральной схемы и прецизионного токового резистора, что подтверждает высокую стабильность работы. При постоянном токе 1А и температуре окружающей среды от 20°С до 100°С температурный дрейф устройства составляет менее 1%.
  • Особенно подходит в качестве светодиода. драйвер.< /li>
  • Высокий выход по току – максимальный выход по току может достигать 12А(с возможностью точной регулировки максимальной силы тока потенциометром на плате модуля). ).
  • Четыре конденсатора большой емкости позволяют снизить пульсации выходного сигнала, повышая стабильность работы.
  • Два независимых радиатора. Независимый МОП-радиатор и диоды Шоттки обеспечивают высокую термическую стабильность.И не влияют друг на друга.
  • Использование дросселя большого размера, изготовленного из двойного очистка обмоточного провода, повышение эффективности работы и снижение его температуры.
  • Благодаря использованию 3296 многооборотных потенциометров достигнута высокая точность регулирования напряжения и тока.
  • Светодиод четко и ясно сигнализирует о рабочем состоянии модуля.

    • ВНИМАНИЕ!

    Поскольку модуль не имеет защиты от обратного подключения питания, перед подачей питания проверьте полярность соединений. Повреждение модуля из-за обратного подключения лишает возможности возврата.

    Разместив потенциометры вне корпуса, можно собрать простой, удобный блок питания для мастерской с хорошими параметрами.

    Метод регулировки выходного тока:

    Регулировка выходного напряжения/тока:

    1. Отрегулируйте потенциометр «CV-ADJ» по часовой стрелке, чтобы уменьшить напряжение, против часовой стрелки, чтобы увеличить напряжение.

    2, отрегулируйте потенциометр «CC-ADJ» против часовой стрелки примерно на 30 кругов, чтобы минимизировать выходной ток перед подключением к нагрузке (по часовой стрелке, чтобы увеличить ток, против часовой стрелки, чтобы увеличить напряжение). уменьшить ток). Затем установите «CC-ADJ» по часовой стрелке на нужное вам текущее значение. Если вы используете модуль для зарядки аккумулятора, подключайте его к выходу после полной разрядки аккумулятора. Потому что, чем больше энергии остается в аккумуляторе, тем ниже будет зарядный ток.

    3, при подключенной выходной нагрузке, отрегулируйте порог тока (путем регулировки потенциометра CC) до ожидаемых значений. После внесения данных регулировок модуль не позволит выходному току превысить заданное значение.

    При зарядке аккумулятора с помощью описанного преобразователя напряжение на выходных клеммах может измениться (нормальная ситуация – нагрузка вызвала от заряженной батареи является переменной величиной и зависит от степени ее заряженности) и электроника модуля не позволит превысить установленный предел тока. Из-за изменения нагрузки (сопротивления) изменится только напряжение на выходе – что нормально в таких ситуациях.

    Также при использовании преобразовательного модуля для питания светодиодных систем однажды установленный ток не будет превышено - что важно, поскольку светодиоды питаются током, а не напряжением.
