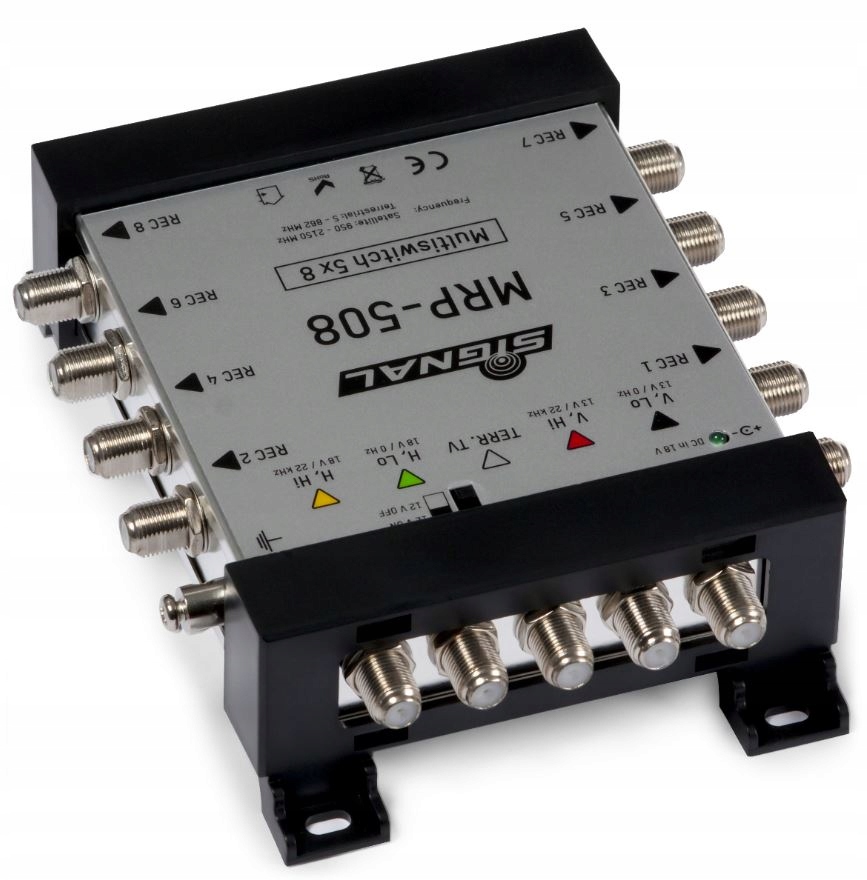

Мультисвич MRP-508 Сигнал 5/8 с пассивным эфирным ТВ-трактом

Новое семейство мультисвитчей Signal позволяет осуществлять установку RTV/SAT в частных домах, а также небольших жилых и офисных зданиях. Мультисвичи предназначены для работы внутри здания. Многодиапазонные коммутаторы предназначены для установок, основанных на звездообразной топологии. В системах этого типа провода от концевых розеток сходятся в месте установки мультисвитча или группы мультисвитчей. Высокое разделение выходов (отсутствие перекрестных помех между полосами и поляризациями) и встроенная предварительная коррекция характеристик кабеля позволяют исключить влияние затухания в кабеле, которое увеличивается с частотой.

Коммутатор оснащен пассивный тракт эфирного телевидения, поэтому рекомендуется использовать антенный предусилитель или усилитель, который будет компенсировать затухание мультисвитча (14 дБ) и пассивных элементов в монтаже (кабель, розетки, разъемы) в тракте эфирного телевидения. При выборе усилителя следует также учитывать уровень сигнала от передатчика (мощность и высота передатчика, расстояние до точки приема, усиление антенны, рельеф местности между передатчиком и приемником). Актуальный список передатчиков можно найти на странице Данные передатчиков наземного телевидения в Польше.

Мультисвитч оснащен переключателем напряжения 12 В на антенном тракте. Для включения усилителя установите его в положение «Вкл.». Если используется усилитель с собственным источником питания, например AWS 1/1 F (с регулировкой усиления), оставьте переключатель в положении «Выкл.».

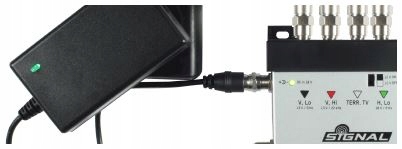

Мультипереключатель и источник питания оснащены светодиодными индикаторами состояния питания. При правильной работе оба должны гореть.

Если после подключения эфирной антенны и включения питания светодиоды на блоке питания и мультипереключателе мигают, это указывает на короткое замыкание в тракте эфирной антенны. Это может быть вызвано включением питания в эфирном тракте у антенны без усилителя или плохим соединением разъемов (короткое замыкание между центральным проводом и экранирующей оплеткой кабеля). Немедленно отключите питание и устраните причину.

Использование отдельного усилителя имеет следующие преимущества:

Устройство распределяет сигнал одного спутникового и эфирного телевидения и FM-радио максимум на восемь розеток. Таким образом, мы можем подключить до восьми спутниковых тюнеров с одной головкой. Если тюнер имеет жесткий диск (PVR), то для его нужд следует зарезервировать два мультисвитч-выхода. Неиспользуемые выходы мультипереключателя следует нагрузить резистором сопротивлением 75 Ом
