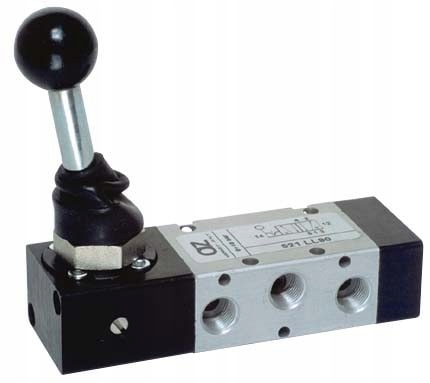

РУЧНОЙ КЛАПАН 5/2–1/4"

522 LL90

Цена КУПИТЬ СЕЙЧАС относится к 1 шт.

Клапан с ручным управлением рычагом 90°, бистабильный. Применяется в пневматике и промышленной автоматизации в качестве элемента управления сигналами. Клапан подключается через резьбовые соединения. конструкция машин и устройств и т.д.

Клапаны имеют следующие функции и типы: 3/2 бистабильный, 3/2 нормально закрытый, 5/2 бистабильный, 5/2 моностабильный, 5/3, центрально закрытый, открытый и центрированный.

• Функция клапана: 5/2 бистабильный
• Соединения: G1/4"
• Расход / Номинальный диаметр канала: 1100 Нл/мин / 7,5 мм
• Рабочее давление: -0,9–10 бар
• Приведение в действие усилие: 15 Н
• Среда: фильтрованный сжатый воздух
• Смазка: не требуется
• Температура среды: максимум +60°C
• Корпус: алюминий 11S
• Внутренние элементы: Латунь OT58.
• Уплотнение: NBR.
• Пружина: нержавеющая сталь.
• Подвижник. : нержавеющая сталь

СХЕМА РАБОТЫ КЛАПАНА

СЕЧЕНИЕ КЛАПАНА:

А - 109,5

Б - 40

С - 25

D - 67

E - 44

E1 - 22

F - 26,3

G - G 1/4

ØВ - 4,2

К - 19,6

L - 44

ØМ - 3,3
