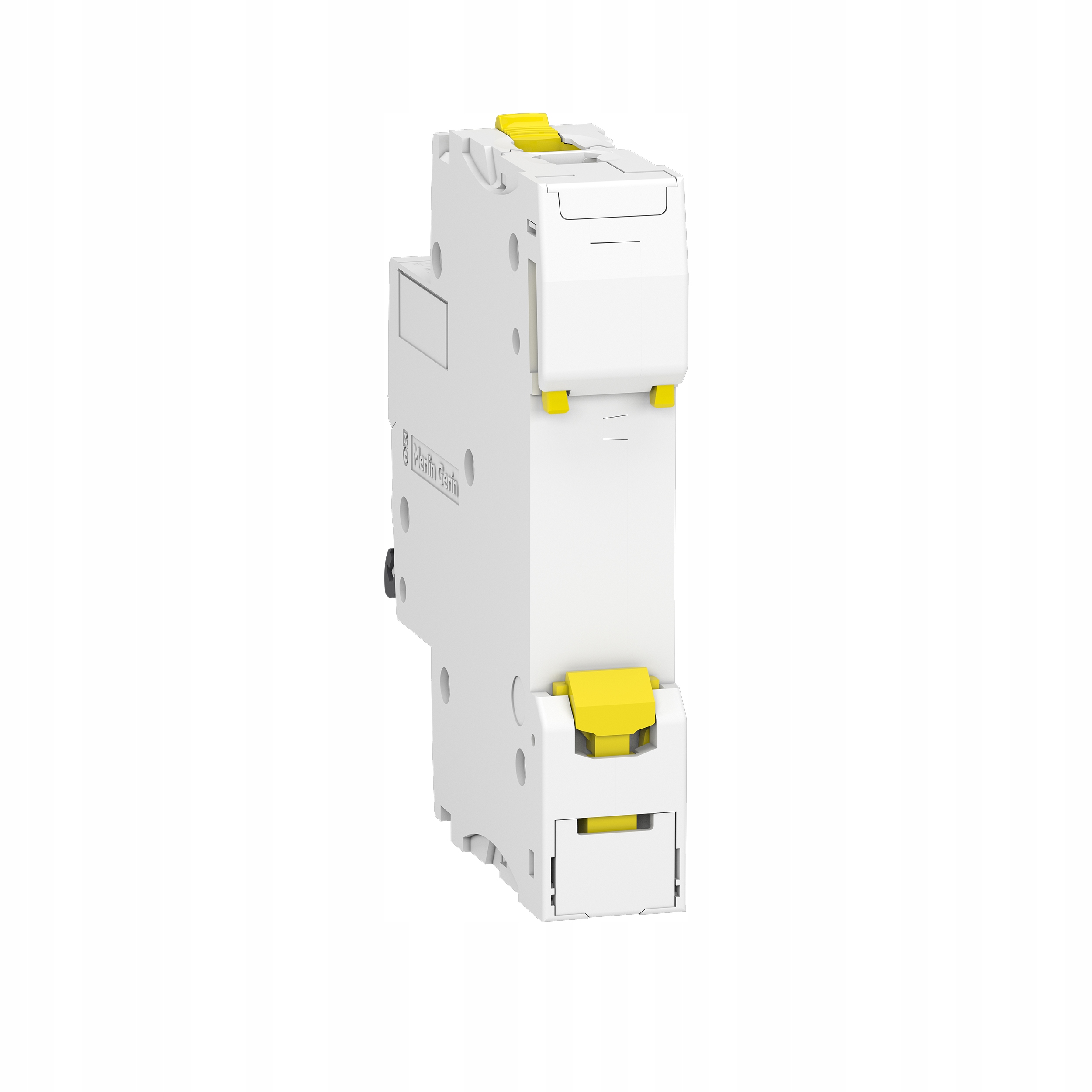

Комплект из 5 шт. - Schneider Electric, Acti9 iC60N-B10-1 B 10A 1-полюсный миниатюрный автоматический выключатель A9F03110

Основные параметры

• [In] номинальный ток : 10 А.
• Отключающая способность: 6000 А Icn при 230 В переменного тока (AC) 50/60 Гц согласно EN/IEC 608981.
• Отключающая способность: 10 кА Icu при 60. .. постоянный ток 72 В (DC) согласно EN/IEC 609472
• отключающая способность: 15 кА Icu при постоянном токе 12...60 В (DC) согласно EN/IEC 609472
• Отключающая способность: 10 кА Icu при 220...240 В переменного тока (AC) 50/60 Гц согласно EN/IEC 609472.
• Отключающая способность: 36 кА Icu при 12...60 В. Ток В переменный ток (AC) 50/60 Гц согласно EN/IEC 609472
• отключающая способность: 20 кА Icu при 100...133 В переменный ток (AC) 50/60 Гц согласно EN/ IEC 609472
• Ассортимент продукции: iC60
• характеристики: B
• Стандарты: EN 608981
• Стандарты: IEC 609472
• Стандарты: EN 609472
• Стандарты: IEC 608981
• изолирующая функция: да согласно EN 608981
• изолирующая функция: да согласно EN 609472
>
• изолирующая функция: да согласно IEC 608981
• изолирующая функция: да согласно IEC 609472
• количество защищаемых полюсов: 1
• тип сети : переменный ток (AC) )
• тип сети: постоянный ток (DC)
• обозначение отключающей способности: N
• Описание полюса: 1P
• Тип продукта или компонента: миниатюрный автоматический выключатель.
• Название продукта: Acti 9 iC60.
• Категория использования: категория A согласно EN 608981.
• Категория использования: категория. A согласно IEC 608981
• Категория использования: категория A согласно IEC 608981 li>
• применение устройства: распространение
• краткое название устройства: iC60N
• Технология срабатывания: термомагнитная.
• Ассортимент продукции: Acti 9.

На этом аукционе вы покупаете набор из 5 товаров.< /п>

Дополнительные параметры

• [Ics] номинальный рабочий ток отключения: 27 кА 75 % согласно EN 609472 12...60 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 7,5 кА 75% согласно EN 609472 220...240 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 27 кА 75 % согласно МЭК 609472 12...60 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 7,5 кА 75 % согласно МЭК 609472 220...240 Переменный ток В (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 15 кА 75% согласно IEC 609472 100...133 В переменный ток (AC) 50/60 Гц li>
• [Ics] номинальный рабочий ток отключения: 15 кА 75 % согласно EN 609472 100...133 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток ток отключения: 6000 A 100 % согласно EN 608981 230 В переменного тока (AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 6000 A 100 % согласно IEC 608981 230 В переменного тока ( AC) 50/60 Гц
• [Ics] номинальный рабочий ток отключения: 10 кА 100 % согласно EN 609472 72 В постоянного тока (DC)
• [Ics] номинальный рабочий ток отключения : 10 кА 100 % согласно IEC 609472 72 В постоянного тока (DC)
• [Ics] номинальный рабочий ток отключения: 15 кА 100 % согласно EN 609472 12...60 В постоянного тока (DC)
• [Ics] номинальный рабочий ток отключения: 15 кА 100 % согласно IEC 609472 12...60 В постоянного тока (DC)
• Номинальное напряжение изоляции [Ui]: 500 В переменный ток (AC) 50/60 Гц согласно EN 609472
• Номинальное напряжение изоляции [Ui]: 500 В переменный ток (AC) 50/60 Гц согласно IEC 609472
• высота : 91 мм.
• Электрическая долговечность: 10 000 циклов.
• Индикация положения контакта: да.
• Защита от остаточного тока: без
• Монтажное основание: DIN. рельс
• li>
• механическая прочность: 20000 циклов
• ширина в модулях 9 мм: 2
• Код совместимости: iC60
• верхний предел магнитного срабатывания: 4 x In +/ 20 %
• класс ограничения: 3 по EN 608981
• класс ограничения: 3 по IEC 608981
• местная сигнализация: индикатор срабатывания
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ согласно EN 609472
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ согласно IEC 609472
• Цвет: белый
li>
• Ширина: 18 мм
• Сегмент рынка: жилые здания
• Сегмент рынка: небольшие коммерческие здания
• глубина: 78,5 мм
• Момент затяжки: 22 Нм сверху или снизу
• Вес изделия: 0,125 кг
• Соединительные клеммы: двойной зажим (сверху или снизу) 125 мм² жесткие
• клеммы подключения: двойной зажим (верхний или нижний) 116 мм² гибкие
• длина изолированной секции: 14 мм для верхнего или нижнего подключения
• управление тип: рычаг
• [EU] номинальное рабочее напряжение: 230 В переменного тока (AC) 50/60 Гц
• [Ue] номинальное рабочее напряжение: 12...60 В переменного тока (AC) 50/60 Гц
• [Ue] номинальное рабочее напряжение: 220...240 В переменный ток (AC) 50/60 Гц
• [Ue] номинальное рабочее напряжение: 100...133 В переменного тока (AC) 50/60 Гц
• [Ue] номинальное рабочее напряжение: 72 В постоянного тока (DC)
• [Ue] номинальное рабочее напряжение: 12...60 В постоянного тока (DC)

Рабочая среда

• Степень загрязнения: 3
• Закалка

Автоматический выключатель Schneider Electric серии iC60N, артикул A9F03110

• 1-полюсный
• номинальный ток - 10А
• Характеристика B
• стойкость к короткому замыканию 6кА
• обеспечивает защиту от коротких замыканий и перегрузок
• возможность прямого соединения двух проводов разного сечения
• оптический индикатор электрического отключения Visi-Trip, белый и красный
• Индикатор Visi Safe обеспечивает постоянную защиту отводящего контура, сигнализирует о безопасном состоянии контактов
• возможность отключения демонтаж одного устройства без необходимости снятия соединительной рейки
• съемность с DIN-рейки без инструментов

iC60N от Schnieder Electric соответствуют как строительным, так и промышленным стандартам. Благодаря этому их можно использовать в жилых и общественных зданиях. Их несомненным преимуществом является система VisiTrip, т.е. два индикатора на передней панели:

- индикаторы срабатывания – которые сигнализируют об отключении из-за нарушения красного цвета

– индикатор смены контактов – видимый зеленая полоска гарантирует физическое размыкание контактов и позволяет выполнять действия в отходящей цепи в полной безопасности.

Выключатели оснащены двойными защелками, позволяющими снимать их с контактной рейки без использования инструментов. . Большим преимуществом этой серии является широкий ассортимент устройств. Автоматические выключатели iC60N/H доступны в версиях 1P, 2P, 3P, 4P с характеристиками B, C, D до 63А.

1 — Клеммы с изоляцией IP20.

2 — Большая площадь для маркировки цепей.

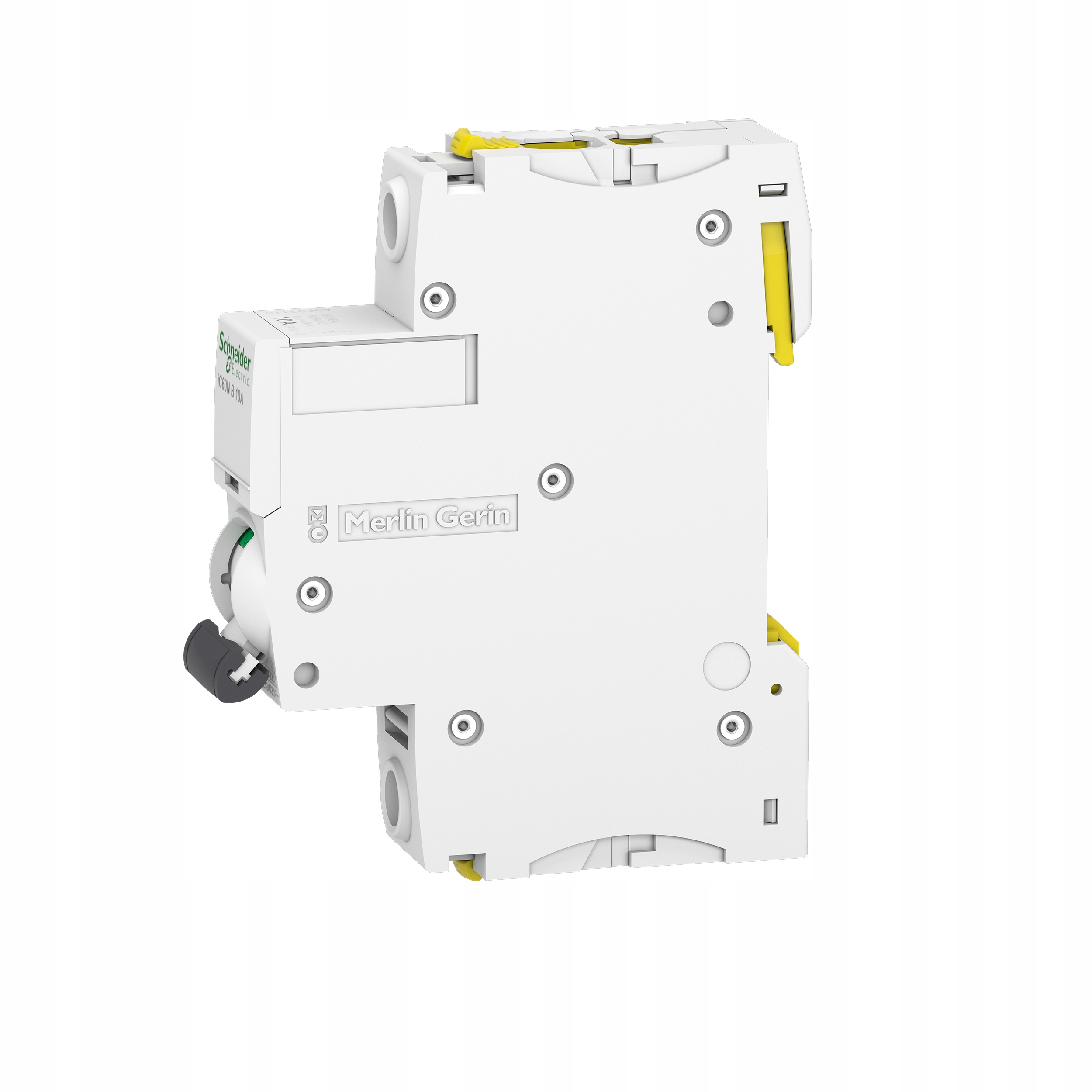

3 — Двойная защелка позволяет снимать камеру спереди без инструментов и без снятия направляющей.

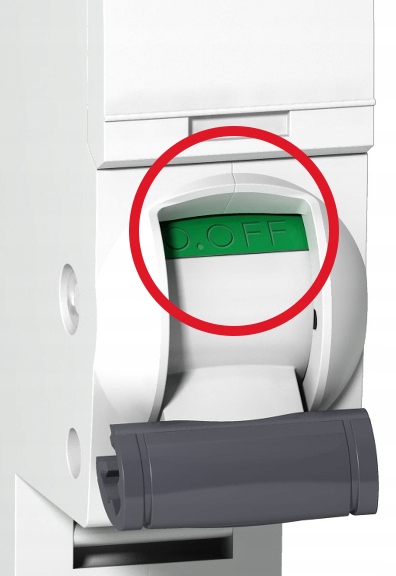

4-Индикатор состояния контактов

• Отключение изоляции в соответствии с требованиями стандарта IEC/EN 60947-2.
• Видимый индикатор зеленая полоска гарантирует физическое размыкание контактов и позволяет выполнять операции на цепи стока в полной безопасности.

Окно индикатора 5 отключений.

Индицируется отключение из-за неисправности. красным индикатором спереди.

6 - Двойные клеммы для подключения сверху или снизу: кабель или штыревая шина.

VisiSafe

Использование VisiSafe™ гарантирует, что отводящий контур всегда защищен, независимо от условий перенапряжения, степени износа и опыта оператора, даже в самых требовательные условия. Зеленый индикатор указывает на безопасное состояние контактов.

Особые защитные функции:

• Высочайшая устойчивость к импульсному напряжению: Uimp = 6 кВ
• Гарантия более длительная работа оборудования, несмотря на условия защиты от перенапряжения.
• Наивысшая устойчивость к загрязнению среди модульных устройств: уровень загрязнения 3.
• Поистине универсальный продукт, работающий в любых условиях.
• Номинальное напряжение изоляции: 500 В.
• Полная безопасность человека, маневрирующего рычагом привода.

VisiTrip минимизирует время простоя и сокращает время ремонта. Мгновенно выявляйте неисправности и легко определяйте состояние сети. VisiTrip сигнализирует только о неисправных выходах, что позволяет быстро диагностировать, устранять неисправности и повторно подключать нагрузки для облегчения управления зданием и сокращения времени простоя

Особые защитные функции:

• Высочайшая устойчивость к импульсному напряжению: Uimp = 6 кВ.
• Гарантия длительной работы оборудования, несмотря на условия перенапряжения.
• Самая высокая устойчивость к загрязнению среди модульных устройств: уровень загрязнения 3.
• Поистине универсальный продукт, работающий в любых условиях.
• Номинальное напряжение изоляции: 500 В.
• Полная безопасность человек, маневрирующий рычагом привода.

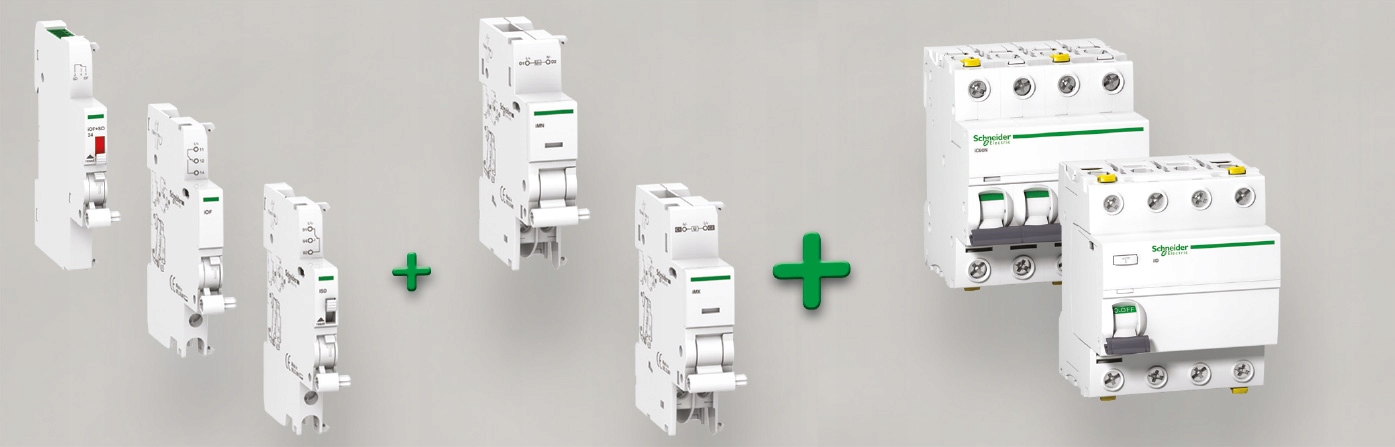

Модульное оборудование Acti 9 Schneider Electric устанавливает самые высокие стандарты с точки зрения безопасности электроустановок, а также возможностей сигнализации и управления с использованием систем связи. Модульное оборудование Acti 9 обеспечивает безопасность при обслуживании установки на протяжении всего срока ее эксплуатации. Модульные системы устройств Acti 9 предназначены для минимизации простоев и предотвращения непреднамеренных отключений. Модульное оборудование Acti 9 упрощает окончательное распределение энергии в зданиях и промышленных предприятиях. По мере появления новых стандартов установки или изменения требований к зданию модульное оборудование Acti 9 можно легко расширить. Это гибкая и открытая система, комплексные и интегрированные элементы которой могут взаимодействовать с любой системой управления зданием. Устройства Acti9 гарантируют полную безопасность во время работы благодаря VisiSafe.
