Изолированный концентратор RS485 с 8 каналами

 Высокофункциональное устройство промышленного уровня

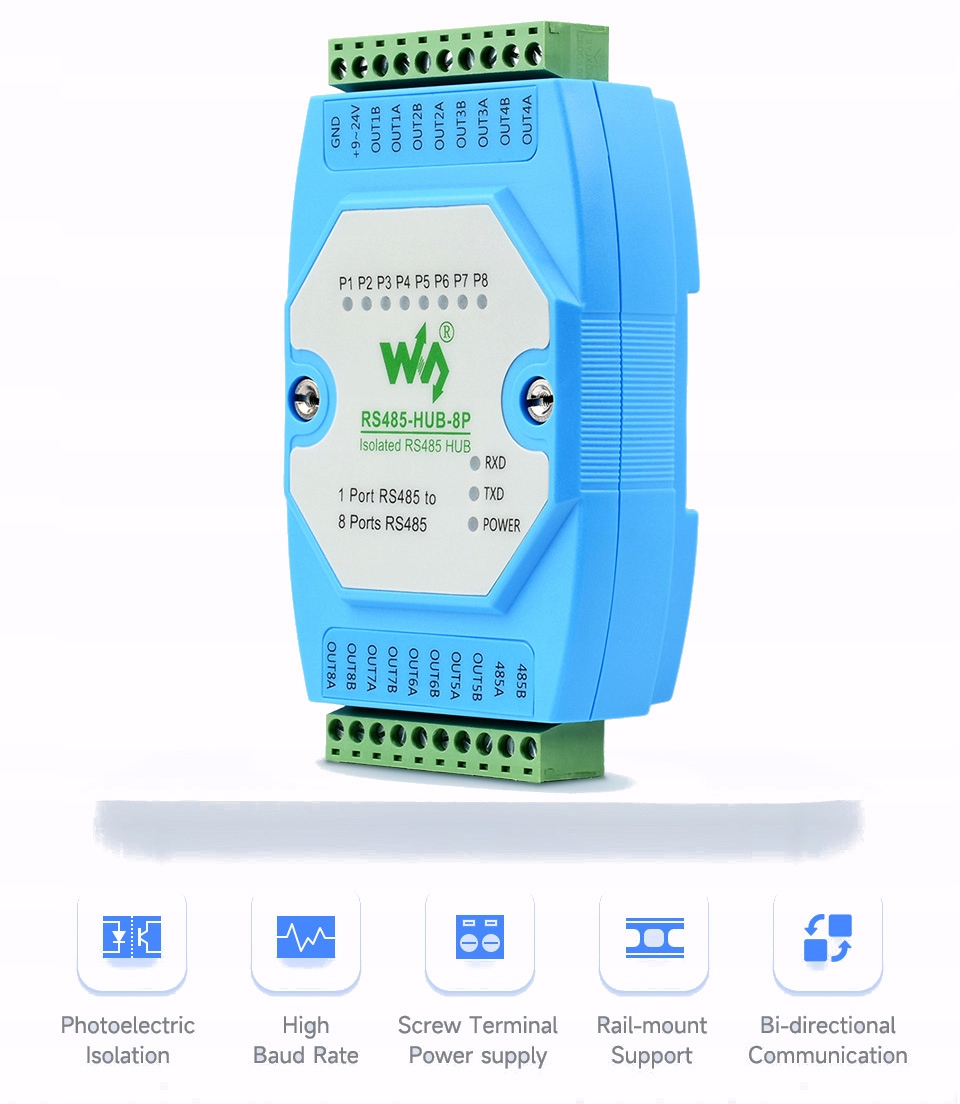

8-канальный изолированный концентратор RS485 — это современное устройство промышленного класса, которое позволяет расширить 8 каналов RS485, используя один основной канал RS485. Его основная цель — предоставить функции ретрансляции, расширения и изоляции для сетей RS485, что повышает эффективность и безопасность передачи данных.

Используя винтовую клемму для подачи питания, концентратор легко установить на рейку, что делает его практичным и экономичным решением для различных применений. Благодаря этому устройство обеспечивает не только надежность, но и комфорт использования.

Его основными особенностями являются:

• Расширение 8 каналов RS485 одним основным каналом RS485.
• Обеспечение функций реле, расширения и изоляции для сетей RS485.
>
• Повышает эффективность и безопасность передачи данных.
• Легкая установка на рейку благодаря использованию винтовой клеммы для подачи питания.
• Устойчив к промышленным условиям, идеален для приложений в средах, требующих высокой надежности.
• Практичное и экономичное решение для различных отраслей и применений.

• Стандарт интерфейса: соответствие стандарту RS485.
>
• Физический интерфейс: винтовые клеммы RS485.
• Скорость передачи: 300–460800 бит/с (самоадаптирующаяся).
• Поддерживаемые узлы: каждый порт RS485 поддерживает до 32 узлов.
• Дальность связи: 1200 м (9600 бит/с).
• Рабочий режим: RS485, двухпроводной (A, B), полудуплексная прозрачная передача.
• Источник питания: 9 ~ постоянного тока. 24 В.
• Рабочая температура: -45 ~ +85°C.
• Влажность окружающей среды: макс. 95 % относительной влажности.
• Среда передачи: обычная параллельная/витая пара.
>

Восемь каналов RS485:

Изолированный главный порт RS485 можно подключить к главному устройству RS485, а расширенный 8-канальный изолированный порт RS485 можно подключить к различным портам RS485. ведомые устройства, такие как датчики RS485 и т. д.

Дополнительная информация: https://www.waveshare.com/wiki/RS485-HUB-8P

Периферийные устройства, видимые на фотографиях, не входят в комплект и должны приобретаться отдельно.

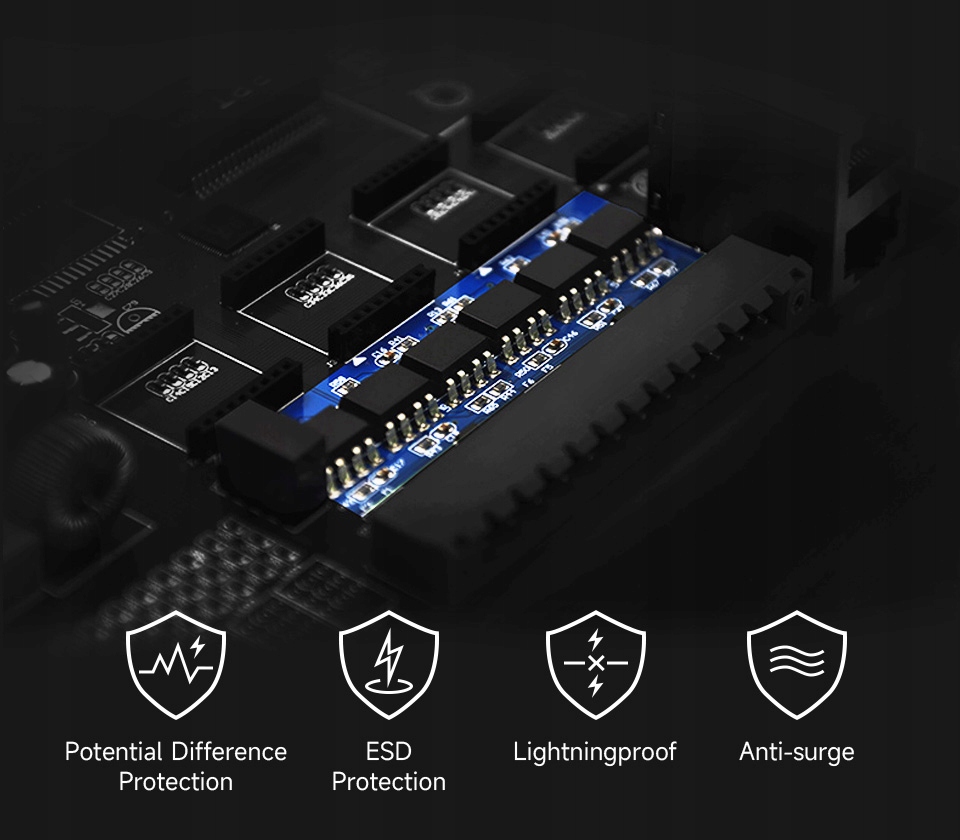

Встроенная схема защиты фотоэлектрической изоляции может эффективно изолировать ведущее и ведомое устройства RS485, чтобы избежать повреждения разности потенциалов земли между устройствами, антиэлектростатической, грозозащитной и устойчивой к перенапряжениям, что подходит для промышленных сред с высоким требования надежности и безопасности.
