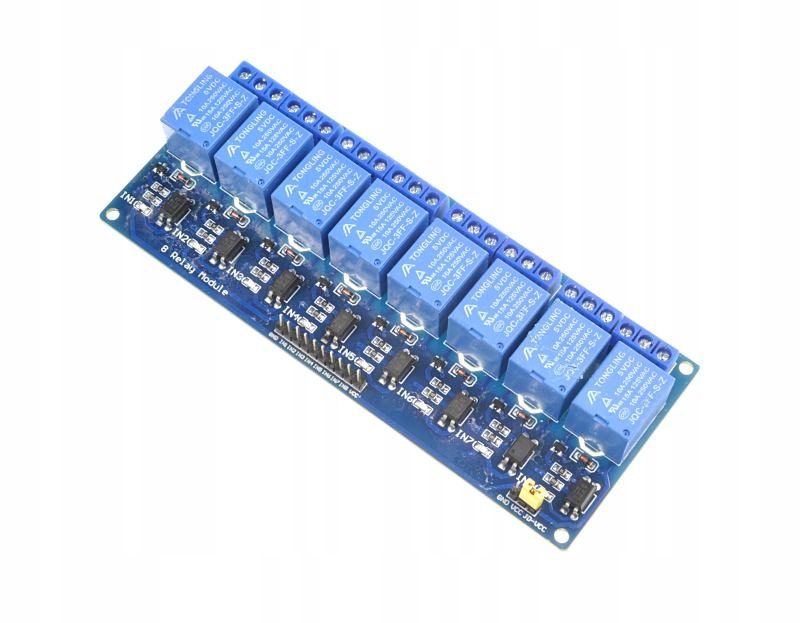

8-канальный релейный модуль 5В 10А AVR ARM 230В

Модуль позволяет управлять исполнительными устройствами, потребляющими ток до 10А, используя порты микроконтроллера или любой комплект разработки (включая Arduino, Raspberry Pi и STM32Discovery). Оптоизоляция отделяет сигнал управления от части, связанной с питанием реле, обеспечивая тем самым безопасную работу системы управления. Продукт совместим с Arduino. Для работы реле все, что вам нужно, это цифровой управляющий сигнал с выводов Arduino.

❗️Релейный модуль, подходящий для переключения высокого напряжения, идеально подходит для использования с микроконтроллерами ARM, AVR и PIC.

Спецификация:

✔️Напряжение питания VCC: 5 В

✔️Включен низкий уровень

✔️Реле SRD-05VDC-SL-C

✔️Напряжение катушки: 5 В

✔️Количество реле: 8

✔️Макс. релейная нагрузка:

• 10 А/250 В переменного тока
• 10 А/30 В постоянного тока

✔️Тип подключения реле: разъемы клеммной колодки

✔️Максимальное контактное напряжение: 250 В переменного тока / 110 В постоянного тока

✔️Оптоэлектронная изоляция

✔️Светодиоды - срабатывание реле сигнализации - независимо для каждого канала

✔️Размеры тарелки 139 х 55 мм

✔️Диаметр крепежных отверстий: 3 мм

⚙️Связь:

Для правильной работы просто подключите источник питания к катушке реле и цифровому сигналу управления. Контакты представляют собой стандартные позолоченные полоски с шагом 2,54 мм, которые позволяют подключать популярные соединительные кабели.

Реле имеет следующие контакты:

✔️VCC - источник питания оптопары

✔️GND — системное заземление

✔️IN1...IN8 - входы управления реле, включенные по низкому уровню

✔️Перемычка COM GND — соединяет землю системы с землей оптопар

✔️ВЧ разъемы (АРК) - контакты реле
