8-КОНТУРНЫЙ РАСПРЕДЕЛИТЕЛЬ ПОЛА С НАСОСОМ 25-60/130 20-45°C

8-КОНТУРНЫЙ РАСПРЕДЕЛИТЕЛЬ ПОЛА С НАСОСОМ 25-60/130 20-45°C РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ ПОВЫШЕННЫЙ РАСХОД KVS 2,5 м3/ч 3-СКОРОСТНОЙ НАСОС ПРОСТРАНСТВО 210-235 мм НИКЕЛИРОВАННЫЙ DAMIX РПГ-Х-Е60-8-2,5

Комплектация для полов с подогревом и смешанных систем: никелированная смесительная группа DAMIX с 3-скоростным насосом и термостатическим клапаном и 8-контурный коллектор INVENA с ротаметрами, вставками привода и полной арматурой. Позволяет регулировать температуру (20-45°С), регулировать расход и удобную установку в распределительном шкафу.

⭐ ВЫСОКОЕ КАЧЕСТВО И НАДЕЖНОСТЬ ⭐

⏩ Циркуляционный насос DAMIX ECP 25/60-130 – энергосбережение, бесшумная работа; 3 передачи для принудительной циркуляции воды в установках центрального отопления.

⏩ Клапан термостатический трехходовой ЗТМ-20/45-2,5-1-НИК - стабильное регулирование температуры в диапазоне 20–45°С; Kvs 2,5 м³/ч.

⏩ Смесительная группа латунная, никелированная ГПМ-235-НИК – корпус из цельной латуни; расстояние 235 мм адаптировано к стандартным коллекторам.

⏩ Коллектор из нержавеющей стали INVENA PM-06-008-Z (8 контуров) - балки из нержавеющей стали SS304 (1.4301), ротаметры, термостатические вставки для приводов, автоматические и ручные воздухоотводчики, сливные клапаны в комплекте.

⭐ФУНКЦИОНАЛЬНОСТЬ В СИСТЕМАХ ОТОПЛЕНИЯ ⭐

⏩ Полный монтажный комплект – смесительная группа + 8-контурный распределитель = готовая база для теплого пола и смешанных систем.

⏩ Универсальная установка – возможность подключения электропитания на левой или правой странице; удобный монтаж в шкафу.

⏩ Термостатический контроль температуры - смеситель обеспечивает безопасное снижение температуры подачи питания в напольные контуры.

⏩ Регулирование расхода - ротаметры 0-3 л/мин на каждый контур облегчают балансировку установки без дополнительных столов и устройств.

⏩ Термостатические клапаны для электроприводов - подготовлены для автоматизация зон.

⏩ Работа с различными источниками тепла - котел, тепловой насос; допустимая среда с содержанием гликоля до 50%.

⏩ Никелированное исполнение ключевых элементов - стабильная сборка и эстетичный внешний вид в целом.

⏩ Оценка эксплуатационных свойств строительного изделия (КОТ) для коллектора.

⭐ ПРИМЕНЕНИЕ ⭐

✅ Водный теплый пол в односемейных домах, квартирах и небольших коммерческих зданиях.

✅ Смешанная установка: теплый пол + радиаторы (снижение температуры в контуре теплого пола, распределение по петлям через распределитель 12-контурный).

✅ Системы центрального отопления с питанием от котла, теплового насоса или другого низкотемпературного источника.

✅ Системы поверхностного охлаждения (в соответствии с рабочими параметрами коллектора и установки).

✅ Решение для монтажников, которые ожидают полный, упорядоченный монтажный комплект, включая контроль температуры и расхода.

⭐ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ⭐

✔️ Допускается содержание гликоля до 50% - защита от замерзания установки.

✔️ Термометры 0-100°С на подающей и обратной линиях - быстрый контроль параметров.

✔️ Подача воздуха автоматическая и ручная. вентиляционные отверстия - легкое удаление воздуха и обслуживание.

✔️ Ротаметры с показаниями до 0-3 л/мин - точная регулировка расхода.

✔️ Универсальные соединения PEX/PERT 16 и EVOH 17 - совместимость с системами.

✔️ Универсальные монтажные рейки, расстояние между 210 или 230 мм с ручки с антивибрационными накладками

✔️ Поворотный сливной клапан с угловым соединением

⭐ ЭЛЕМЕНТЫ, ВХОДЯЩИЕ В МОДУЛЬ ⭐

✔️ Смесительная группа DAMIX GPM-235-НИК (расстояние 235 мм; корпус из латуни).

✔️ Циркуляционный насос DAMIX ECP 3-скоростной 25-60/130 (регулирование скорости в 3-х диапазонах; монтируется в группа - полноценный элемент комплекта).

✔️ Клапан термостатический смесительный трехходовой Ø 1" М Ду25; Kvs 2,5 м³/ч; диапазон 20–45°С – модель: ЗТМ-20/45-2,5-1-НИК.

✔️ 2 × аналоговый термометр 0–100°C (регулирование температуры подачи/обратки).

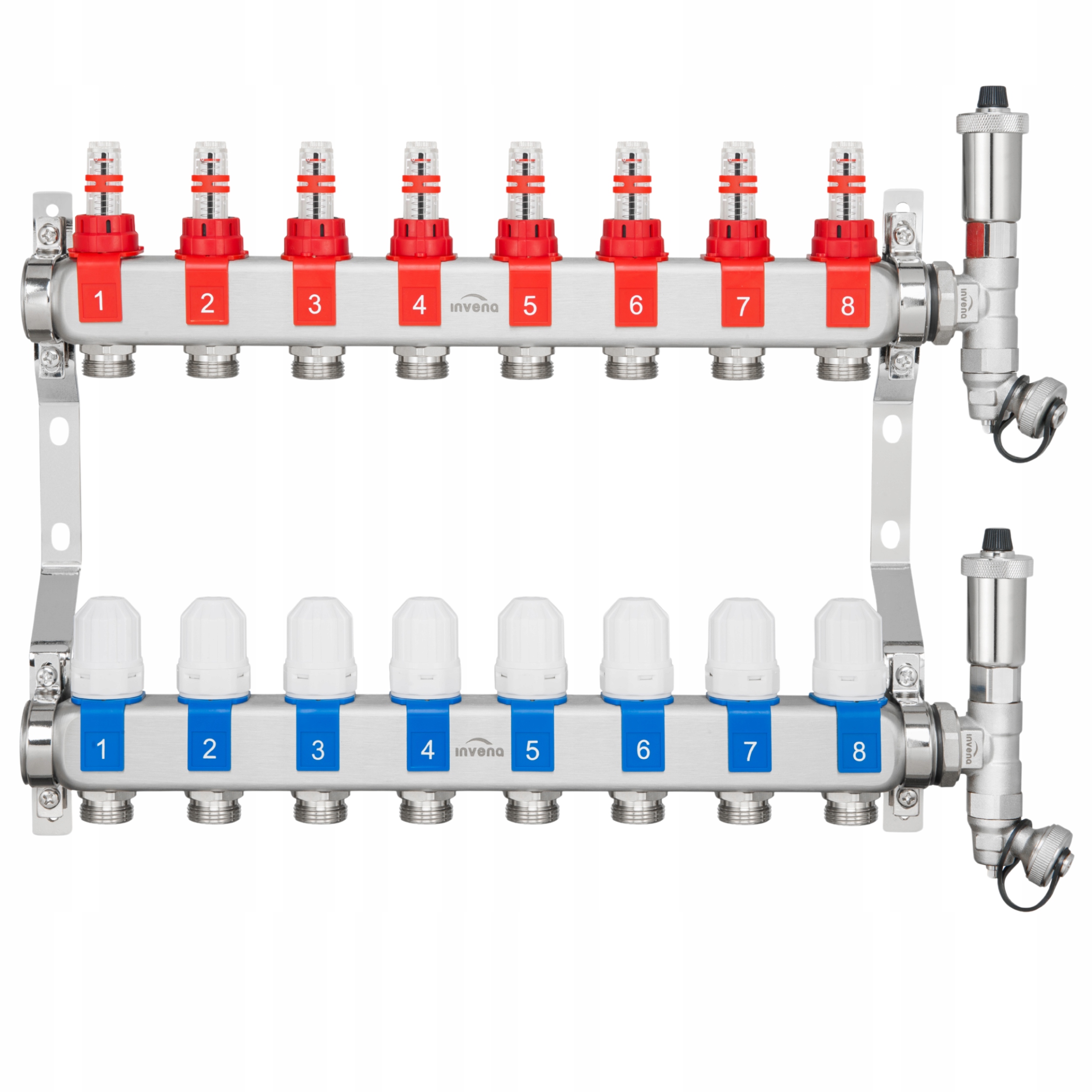

✔️ Распределитель INVENA PM-06-008-Z (8 контуров):

• балка стальная нержавеющая сталь G1" - 2 шт.
• держатель универсального коллектора с резиновыми шайбами - 2 шт.
• ротаметр 0-3 л/мин - 8
• клапанная вставка М30х1,5
• ниппель переходной G1/2" × G3/4" - 8 шт.
• тройник со стопорной гайкой со сливным клапаном и автоматическим воздухоотводчиком - 2 комплекта
• двойная монтажная рейка
• нумерация контуров
• ручной воздухоотводчик сменный на автоматический воздухоотводчик - 2 шт. кусочки

⭐ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ — НАСОС DAMIX ECP 25/60-130 ⭐

⚙️ Высота подъема: до 6 м

⚙️ Расход: до 56 л/мин

⚙️ Напряжение питания: 230 В

⚙️ Мощность: 46–93 Вт (в зависимости от редуктора)

⚙️ Расстояние между соединениями: 130 мм

⚙️ Подключения: G 1½

⚙️ Максимальное рабочее давление: 10 бар

⚙️ Рабочая среда: вода

Рабочие параметры по передачам:

⭐ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ – СМЕСИТЕЛЬНЫЙ КЛАПАН ЗТМ-20/45-2,5-1-НИК ⭐

⚙️ Диапазон выходных температур: 20–45°C

⚙️ Точность регулирования: ±2°C

⚙️ Kvs: 2,5 м³/ч

⚙️ Максимальное давление: 10 бар

⚙️ Рекомендуемое рабочее давление: 0,5–5 бар

⚙️ Максимальный перепад давления: 3 бар

⚙️ Максимальная температура: 95°C

⭐ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ - СМЕСИТЕЛЬНАЯ ГРУППА ГПМ-235-НИК ⭐

⚙️ Соединение: G 1"

⚙️ Материал корпуса: никелированная латунь

⚙️ Максимальная температура: 95°C

⚙️ Рабочее давление: статическое - до 10 бар, динамическое - до 5 бар

⚙️ Расстояние между соединениями: 235 мм

⚙️ Монтаж: универсальный (подача питания слева или справа)

⭐ РАЗМЕРЫ ⭐

➡️ G1 - наружная резьба (установочное соединение) [33,3 мм]

➡️ G2 - внутренняя резьба (левая гайка) [30,3 мм]

➡️ G3 - наружная резьба (установочное соединение) [33,3] мм]

➡️ G4 - наружная резьба (нижний выход) [33,3 мм]

➡️ G5 - внутренняя резьба (гайка) [30,3 мм]

➡️ ØD1 - внешний диаметр основания [44,9 мм]

➡️ ØD2 - внешний диаметр гайки [44,9 мм]

➡️ L1 - длина от оси стояка до начала фитинга [45 мм]

➡️ L2 - общая длина (от конца стояка до конца G3) [140 мм]

➡️ L3 - длина от гайки G2 до оси нижний вывод [20 мм]

➡️ L4 - длина от оси нижнего вывода до конца G3 [38 мм]

➡️ L5 - общая длина (от конца G2 до конца G3) [88 мм]

➡️ H1 - общая высота (от основания до верха заглушки) [99 мм]

➡️ H2 - высота гайки [25 мм]

⭐ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ – НАПОЛЬНЫЙ РАСПРЕДЕЛИТЕЛЬ INVENA PM-06-008-Z (8 КОНТУРОВ) ⭐

⚙️ Средняя: установки поверхностного отопления/охлаждения

⚙️ Рекомендуемые трубы: PEX / PERT 16; EVOH 17

⚙️ Сотрудничество: Отопительные котлы, тепловые насосы

⚙️ Допустимое содержание гликоля: до 50%

⚙️ Оценка функциональных свойств строительного изделия: CAT

⚙️ Максимальное рабочее давление: 0,6 бар

⚙️ Максимальная рабочая температура: 90°C

⚙️ Ротаметры: диапазон расхода 0–3 л/мин

⚙️ Угловой сливной клапан с поворотом на 360°

⚙️ Ручные и ручные воздухоотводчики автоматические с педальным клапаном

⚙️ Выходы 3/4" для разъемов Euroconus

Выберите полный комплект DAMIX + INVENA – упорядоченная сборка, контроль температуры и расхода в одной системе!
