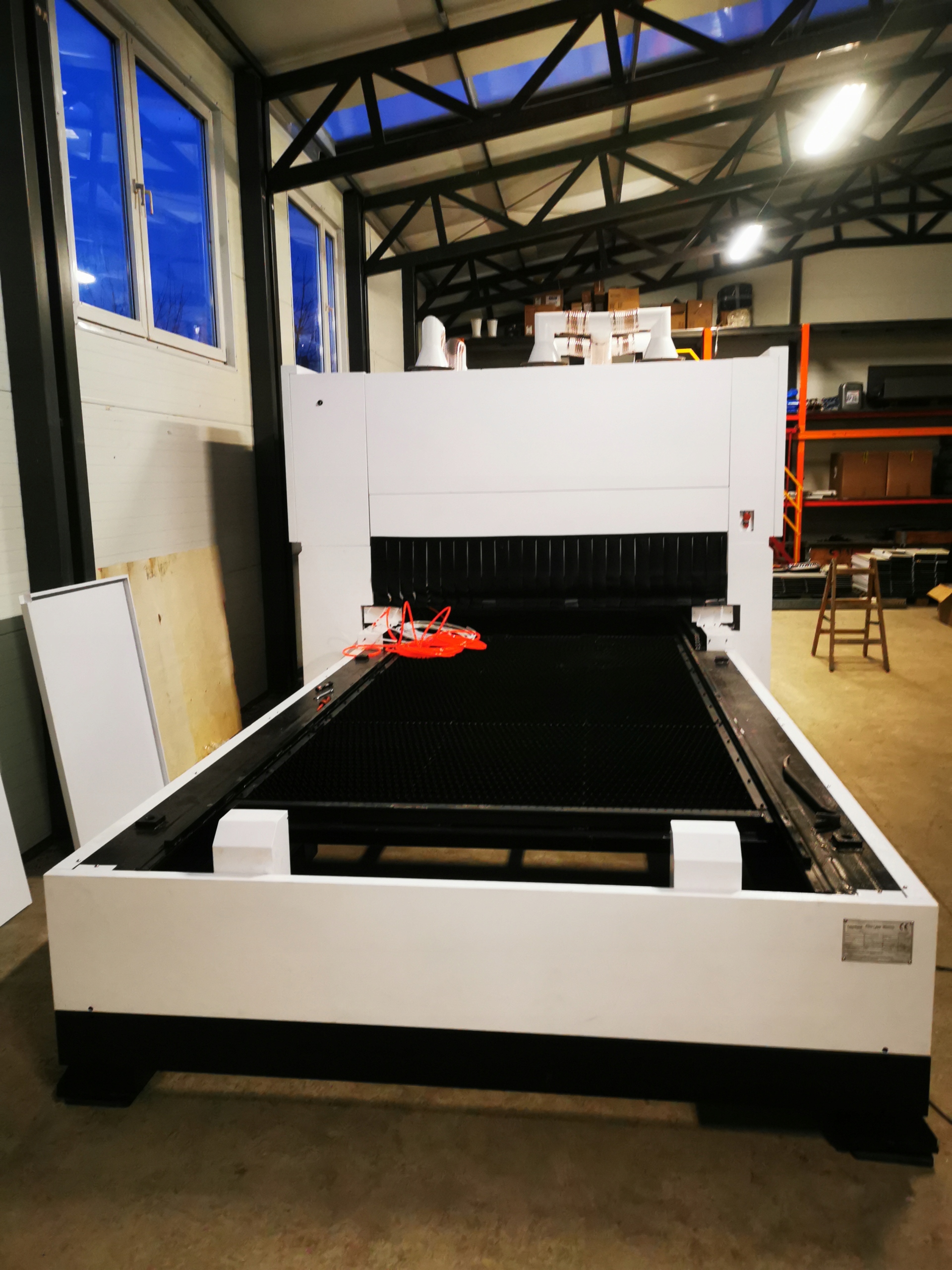

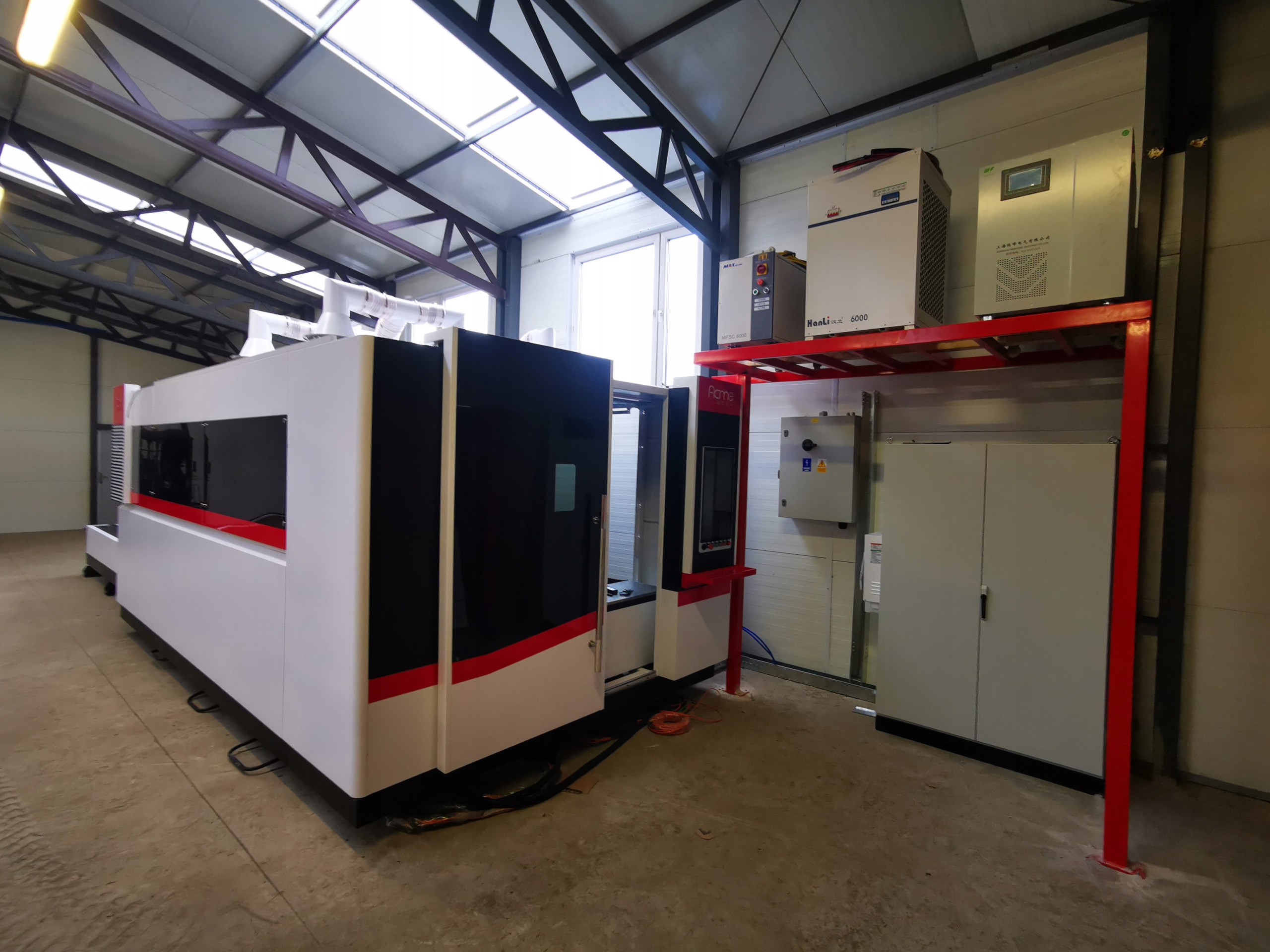

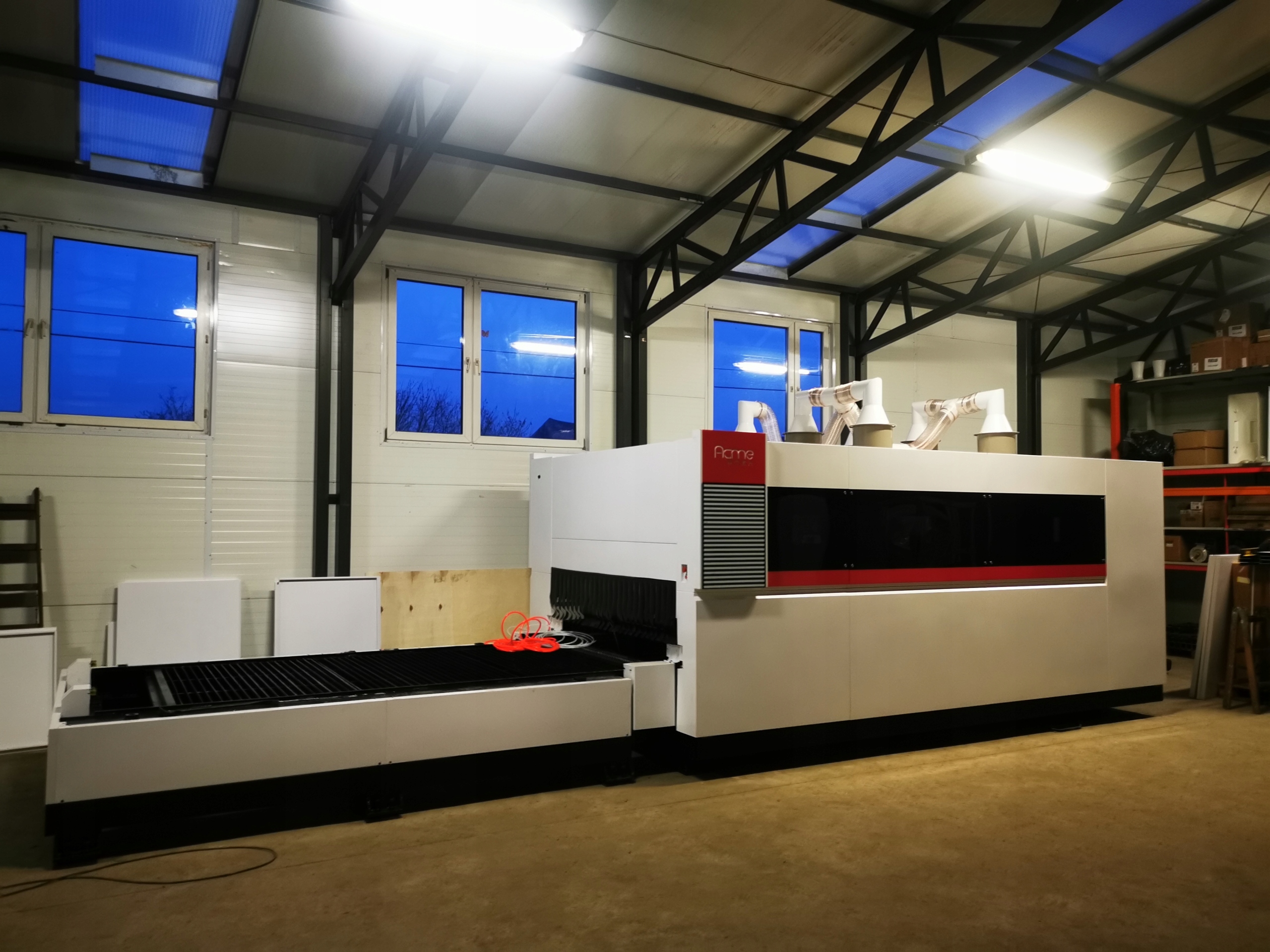

Оптоволоконный лазер ACME 20 кВт — 1500x3000 мм в корпусе.

Источник Многомодульный волоконный лазер непрерывного действия Maxphotonics MFMC 20000 Вт.

Система управления FS8000 EtherCAT

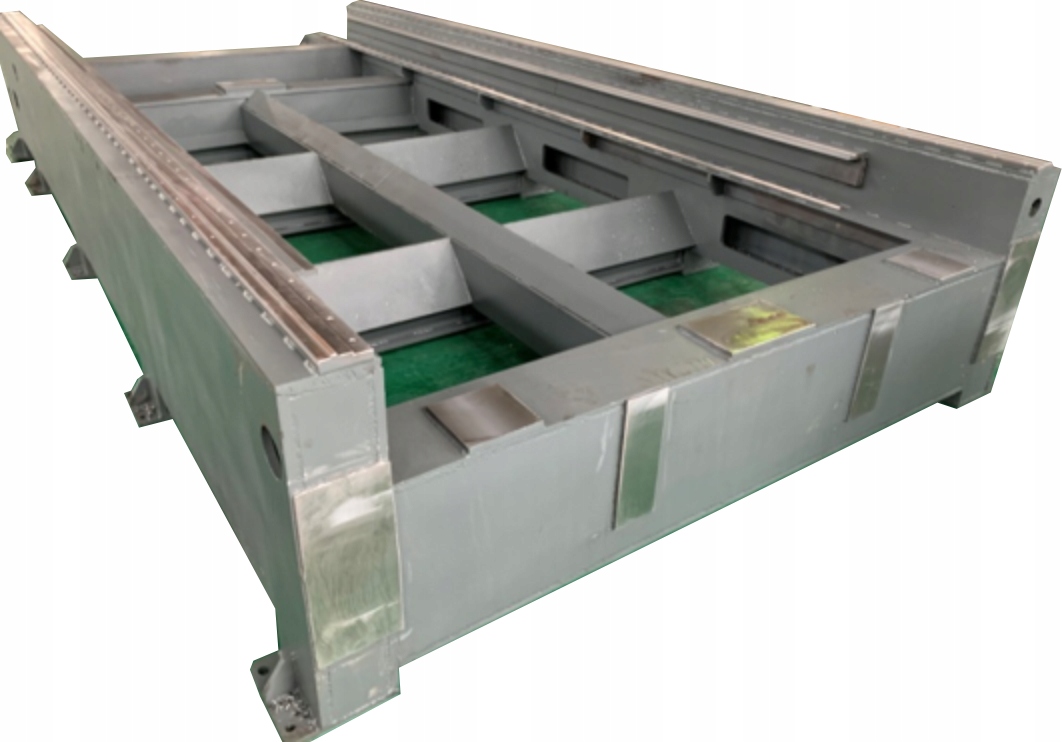

Кровать:

Очень прочная кровать из сварного листового металла. Изготовлен из углеродистой стали толщиной 12-40 мм. Листы разрезаются и свариваются. Кровать специально спроектирована таким образом, чтобы предотвратить ее выгорание мощными лазерами. Все это обрабатывается на многоосном обрабатывающем центре, поэтому все направляющие поверхности обрабатываются одновременно, чтобы обеспечить высокую точность. Материал станины твердый, устойчивый к износу и коррозии, что гарантирует долгий срок службы и отсутствие деформации не менее 20 лет.

Конструкция ворот, траверса приводится в движение двойной сервоприводной системой. Зубчатые рейки установлены наклонно, что исключает чрезмерные напряжения и повышает стабильность работы.

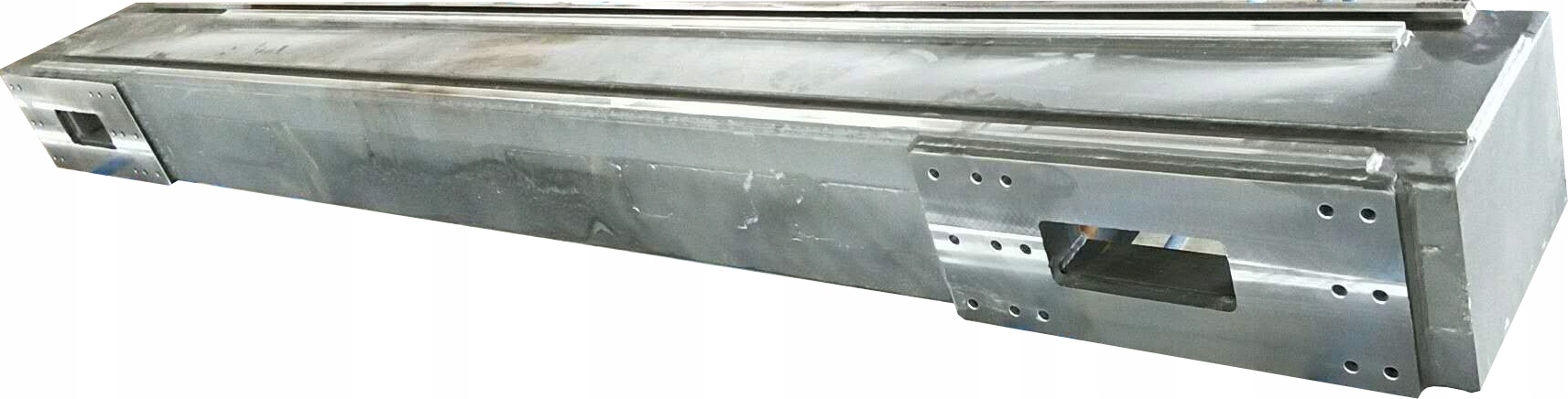

Траверсная конструкция из литого алюминия снимает нагрузку с конструкции устройства, тем самым увеличивая динамику и скорость его движений, и, таким образом, комплексно улучшает режущий эффект.

Особенности:

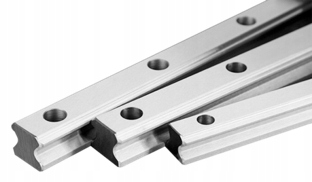

Ряды шариков рассчитаны на угол контакта 45°, что обеспечивает равномерное распределение веса. Их можно использовать в любом положении, как горизонтальном, так и вертикальном. Их используют для достижения высокой точности и жесткости выполняемых движений. Система смазки обеспечивает равномерное распределение в каждой петле и в каждом положении.

Особенности:

- Высокая жесткость.

- Плавные движения.

- Самовыравнивание.

- Быстрая замена.

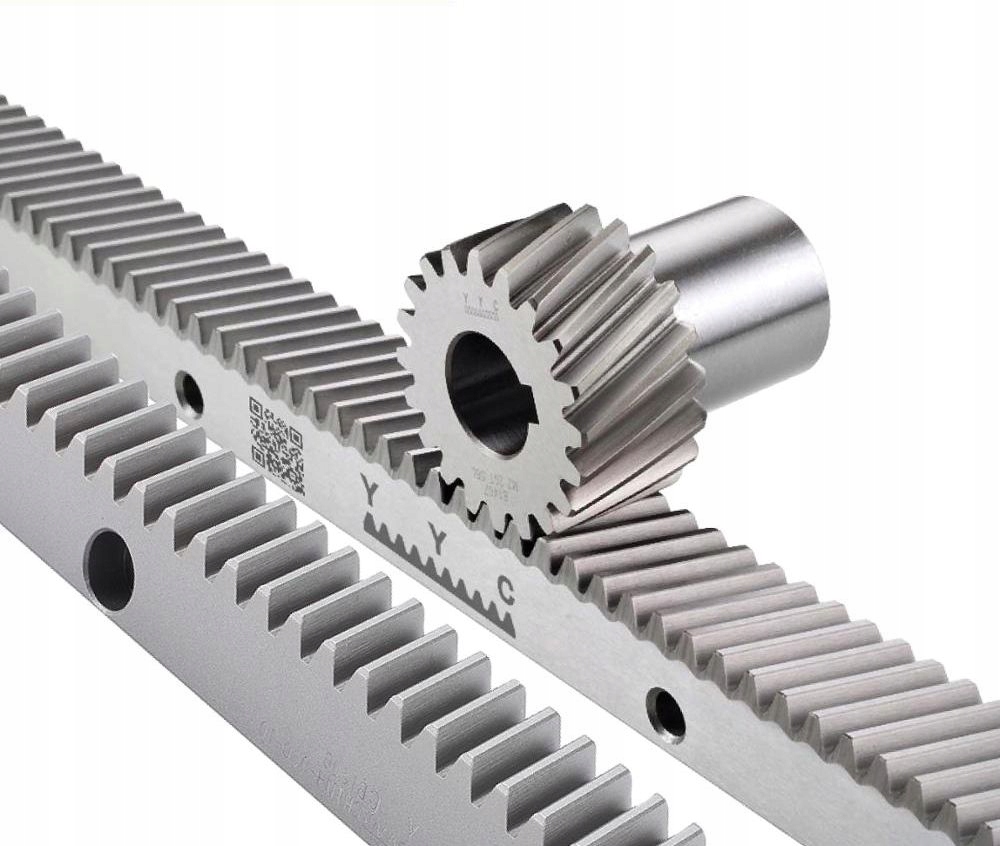

Отличная приводная система с очень широким спектром применения, идеальная везде, где требуется высокая точность и повторяемость на высокой скорости. Для обеспечения высочайшей точности и скорости по длинной оси (Y) использовалась система двухзубых реек с двойной системой серводвигателей. Благодаря этому решению мы достигаем очень высокой эксплуатационной стабильности, высокой точности позиционирования и в то же время высокой скорости резания и перемещения между элементами. Зубчатая система Атланта с зубчатыми полосами обеспечивает высочайшее качество и высокую точность работы устройства.

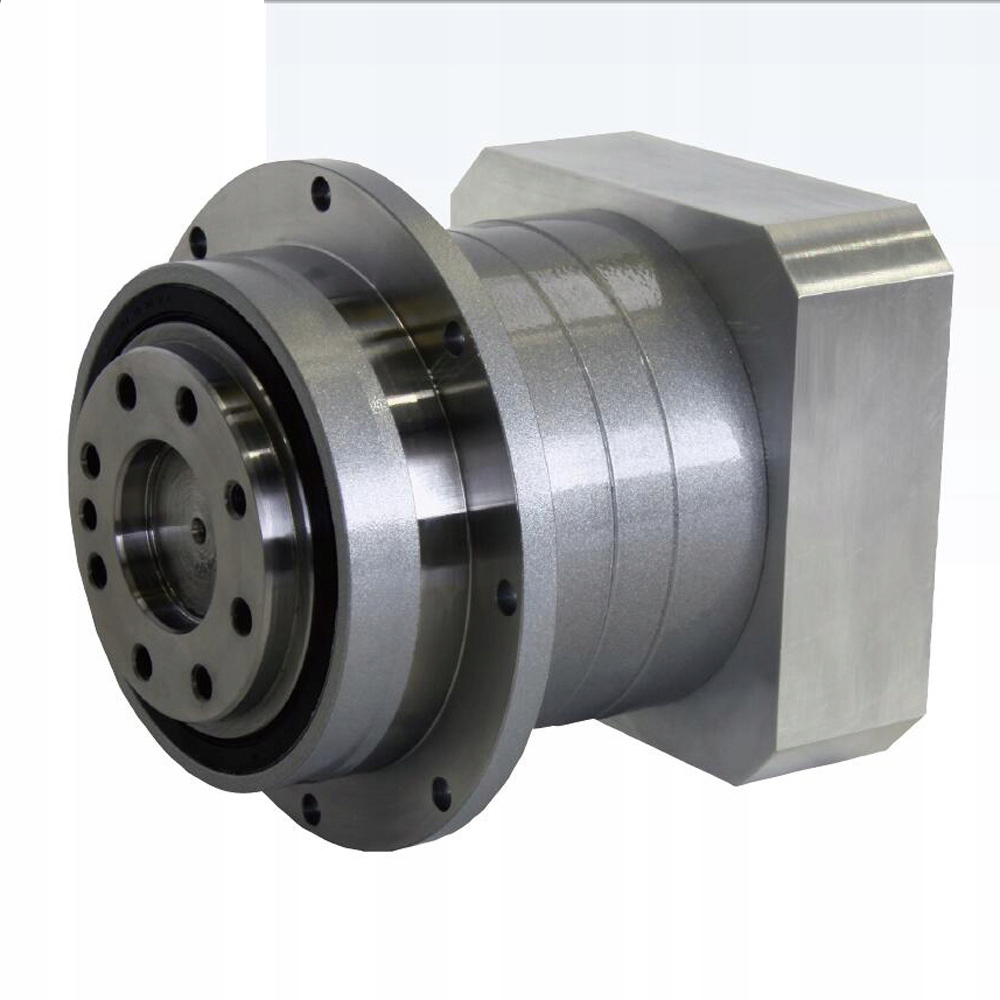

Редукторы этого типа означают инновации и современность, а также обеспечивают очень высокую производительность.

Наиболее важные характеристики:

Высокий крутящий момент;

Минимальный периферийный люфт ;

Точное соединение с двигателем;

Сбалансированная шестерня;

Высокий КПД 97%;

Низкий уровень шума;

Низкий уровень шума;

p>

Неизменное качество (ISO 9001 и 14001);

Смазка на весь срок службы;

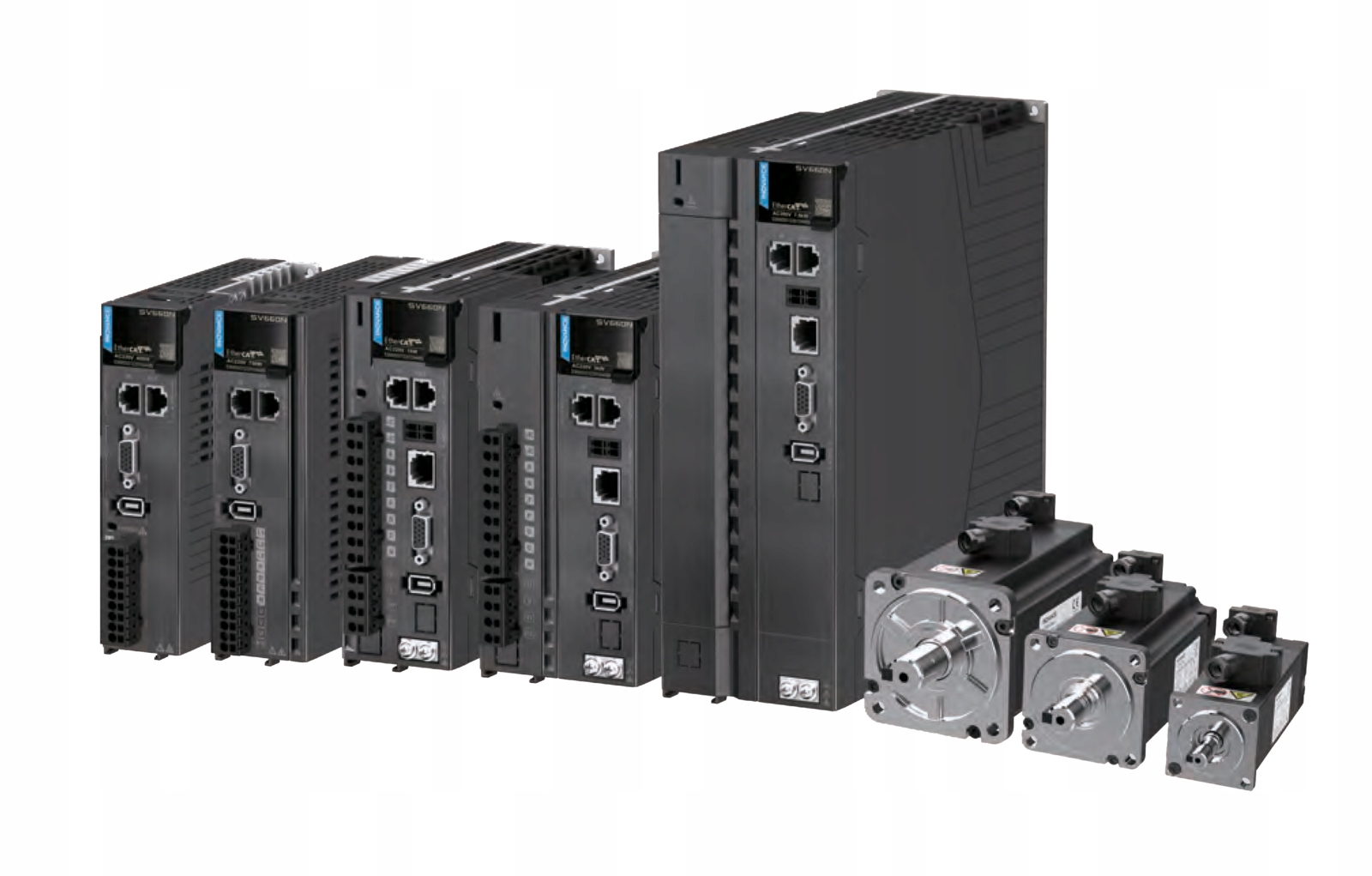

Улучшенная производительность благодаря сверхбыстрой токовой петле.

Полоска токовой петли 4,5 кГц позволяет двигателю следовать профилю движения с минимальной погрешностью. Привод обеспечивает значительно улучшенную производительность за счет более короткого времени стабилизации и более высокой пропускной способности. При механическом резонансе высокие характеристики можно обеспечить за счет использования режекторных фильтров (при необходимости можно использовать до четырех режекторных фильтров).

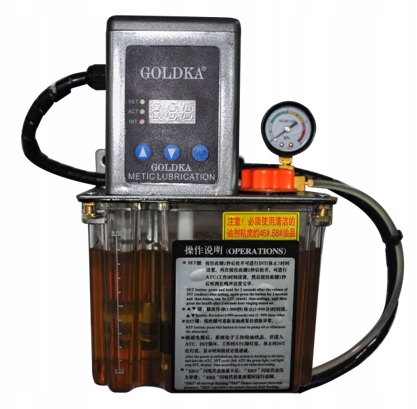

Централизованная система смазки:

Благодаря использованию автоматической центральной системы смазки мы не можем гарантировать безупречную работу системы привода машины.

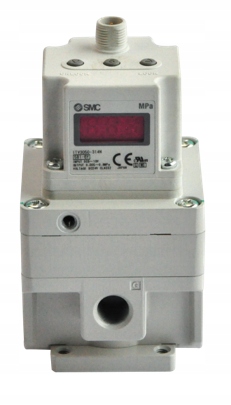

Пропорциональный клапан используется для регулирования потока газа, подаваемого в режущую головку. В отличие от традиционных электромагнитных клапанов, он обеспечивает плавное регулирование расхода газа.

Голова BOCI с системой автофокусировки:

• Постоянная высокая скорость резки при любой температуре.
• Очень быстрая смена фокусного расстояния.
• Луч полностью защищен от микропыли.
• >Датчик быстро обнаруживает повреждение и чрезмерные брызги на защитной линзе.
• Постоянный контроль температуры.
• Защита от повреждения оптического волокна за счет измерения излучения и автоматического измерения фокусного расстояния.
< /ул>

Лазерный источник Maxphotonics.

Мощные многомодульные источники серии CW имеют водяное охлаждение и модульную конструкцию. Он характеризуется компактной конструкцией, высокоинтегрированной системой, необслуживаемой работой, высокой надежностью, высоким качеством лазерного луча и его высокой стабильностью. Эти источники идеально подходят для резки, сварки, наплавки, термообработки поверхности и т. д.

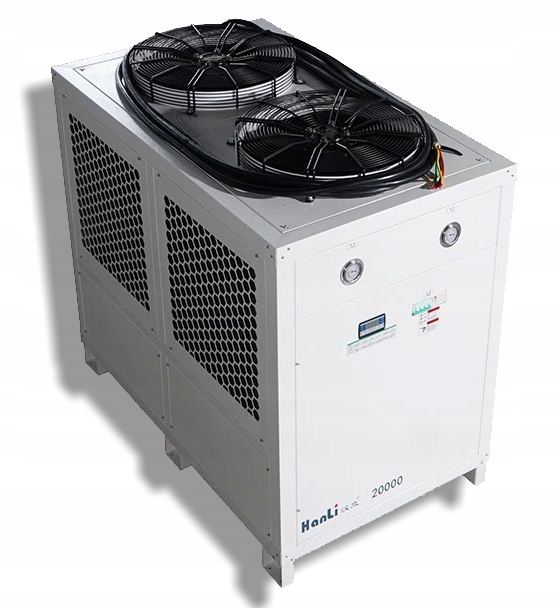

Чиллер Ханли

Характеристики продукта:

• Возможность точного регулирования температуры: ± 0,1 ℃, ± 1,0 ℃, ± 2,5 ℃.
• Двойная система циркуляции с двойной температурой для каждой температуры. индивидуальное управление каналом (температура вторичного канала должна быть выше температуры первичного канала).
• Высокоэффективный пластинчатый теплообменник.
• Вентилятор с внешним ротором, встроенное воздушное охлаждение, режим нагнетания воздуха вверх.
• Вентилятор с внешним ротором, встроенное воздушное охлаждение, режим разгрузки воздух вверх.
• Вентилятор с внешним ротором, встроенное воздушное охлаждение, режим разгрузки воздух вверх.
• Вентилятор с внешним ротором.
• li>
• Сигнализация уровня жидкости, сигнализация расхода, сигнализация температуры, сигнализация последовательности фаз, сигнализация давления и сигнализация ошибки.
• Насос из нержавеющей стали, резервуар для воды из полиэтилена;

Тщательная фильтрация оборотной воды.

FSCUT8000 — это система на базе EtherCAT, разработанная для мощного волоконного лазера, простая в установке и настройке, обладающая полным набором функций и решений. Это лидирующая на рынке система управления лазерной резкой EtherCAT, поддерживающая решения по настройке, автоматизации и компьютеризации.

Цена склада Гданьск. Без доставки и сборки с обучением.

Срок доставки примерно 90 рабочих дней.
