Адаптер eMMC NAND BGA153 / BGA169 v2.0 для XGecu T48

eMMC NAND 2in1 BGA ZIF Adaptor - Адаптер для Flash-памяти (типа NAND) в корпусах SMD типа BGA153 и BGA169 предназначен исключительно для программатора XGecu T48.

Адаптер предназначен для корпусов BGA размеров: 11,5x13, 12x16 и 10x11 (возможно и другие после добавления дополнительных позиционирующих рамок)

Адаптер в новой версии 2.0 с оригинальной подставкой BGA 153/169 от XGecu и дополнительные позиционирующие рамки. Использование собственной подставки снижение стоимости всего адаптера.

Комплект имеет модульную конструкцию и состоит из:

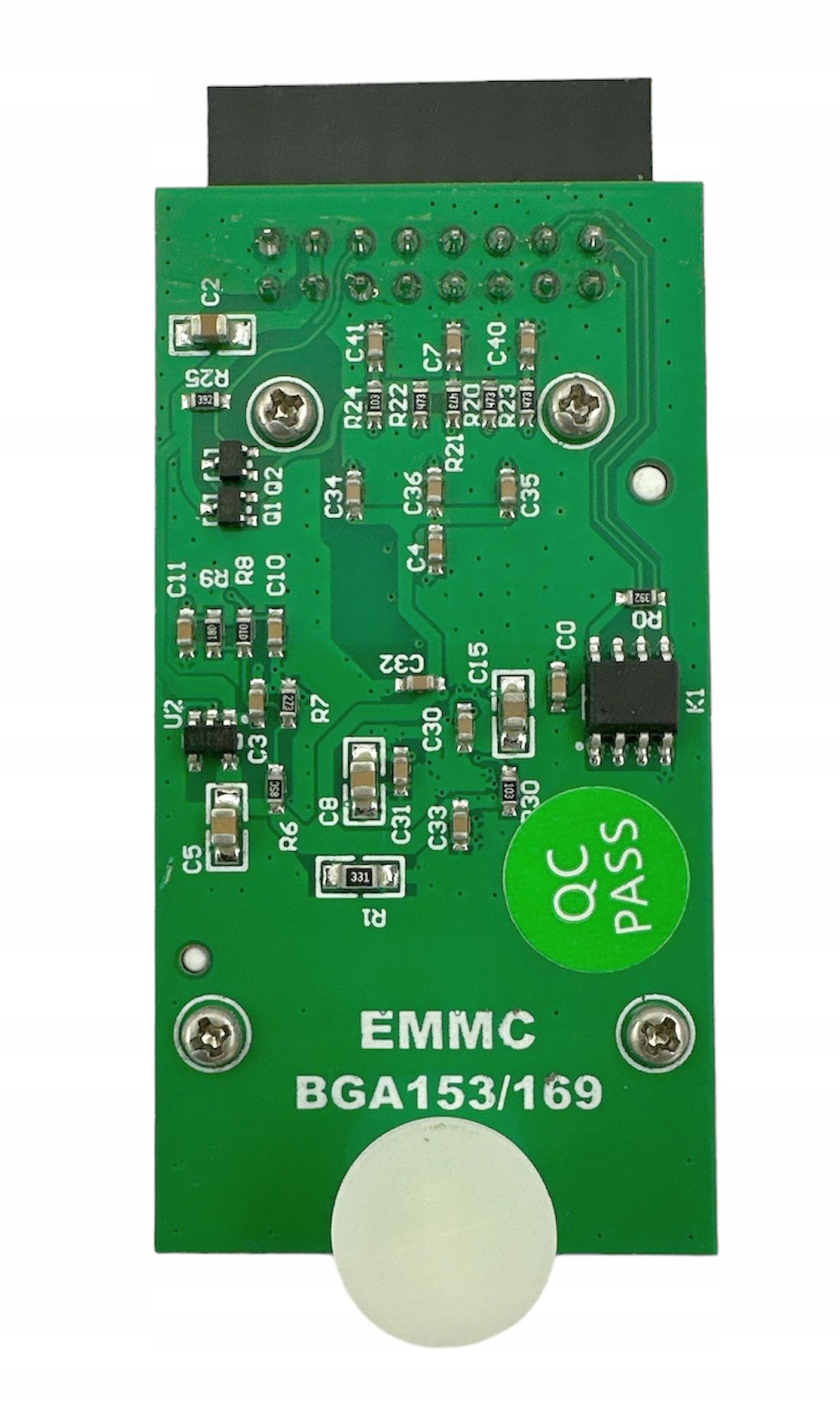

- Платы адаптера BGA153 и BGA169 (EMMC_BGA153/169_V2.0) с Розетка ZIF BGA153/169

• установочная рамка 11,5x13 мм
• установочная рамка 12x16 мм
• рамка для позиционирования 10х11мм

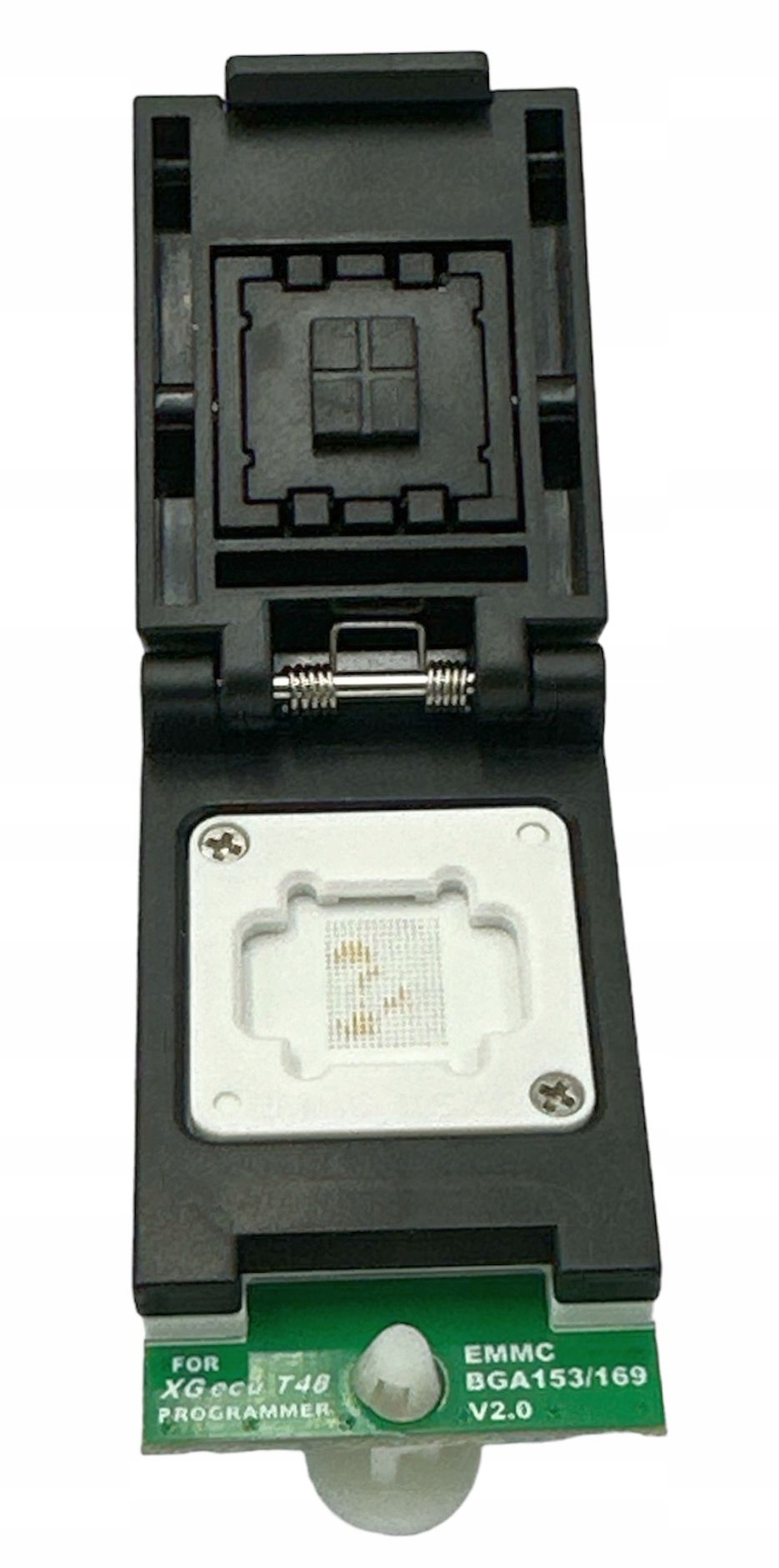

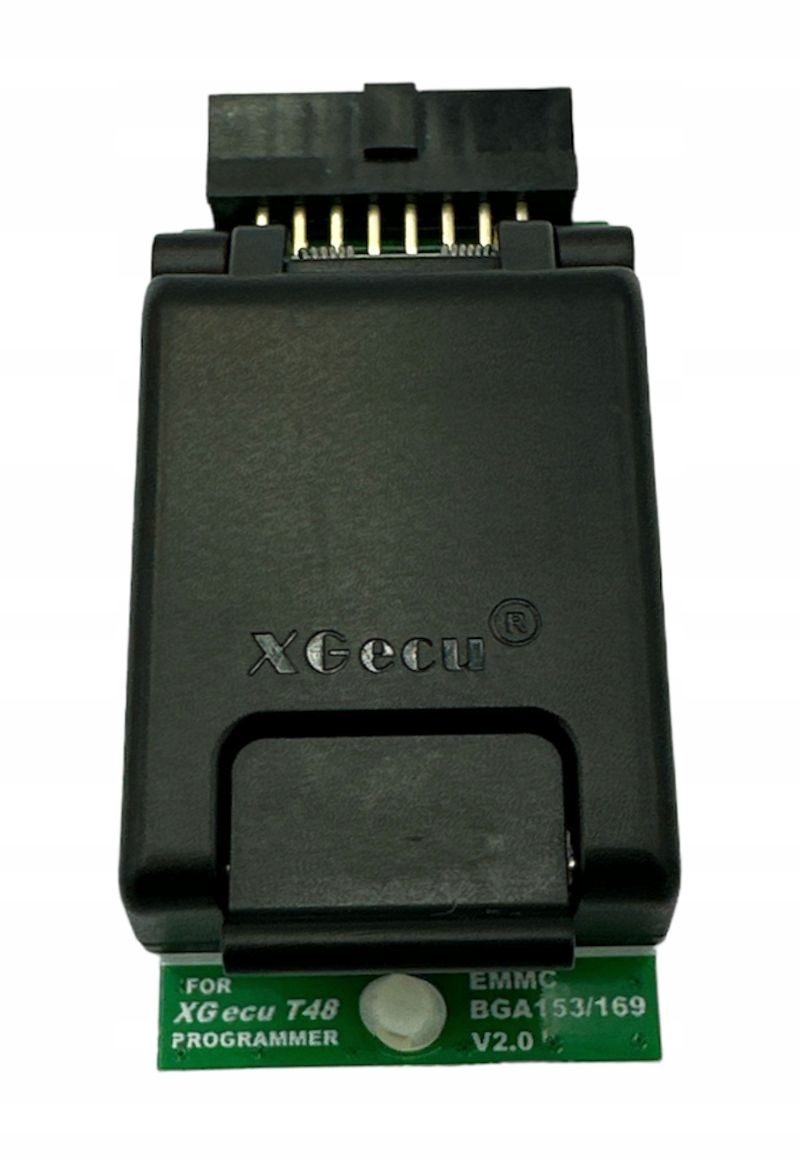

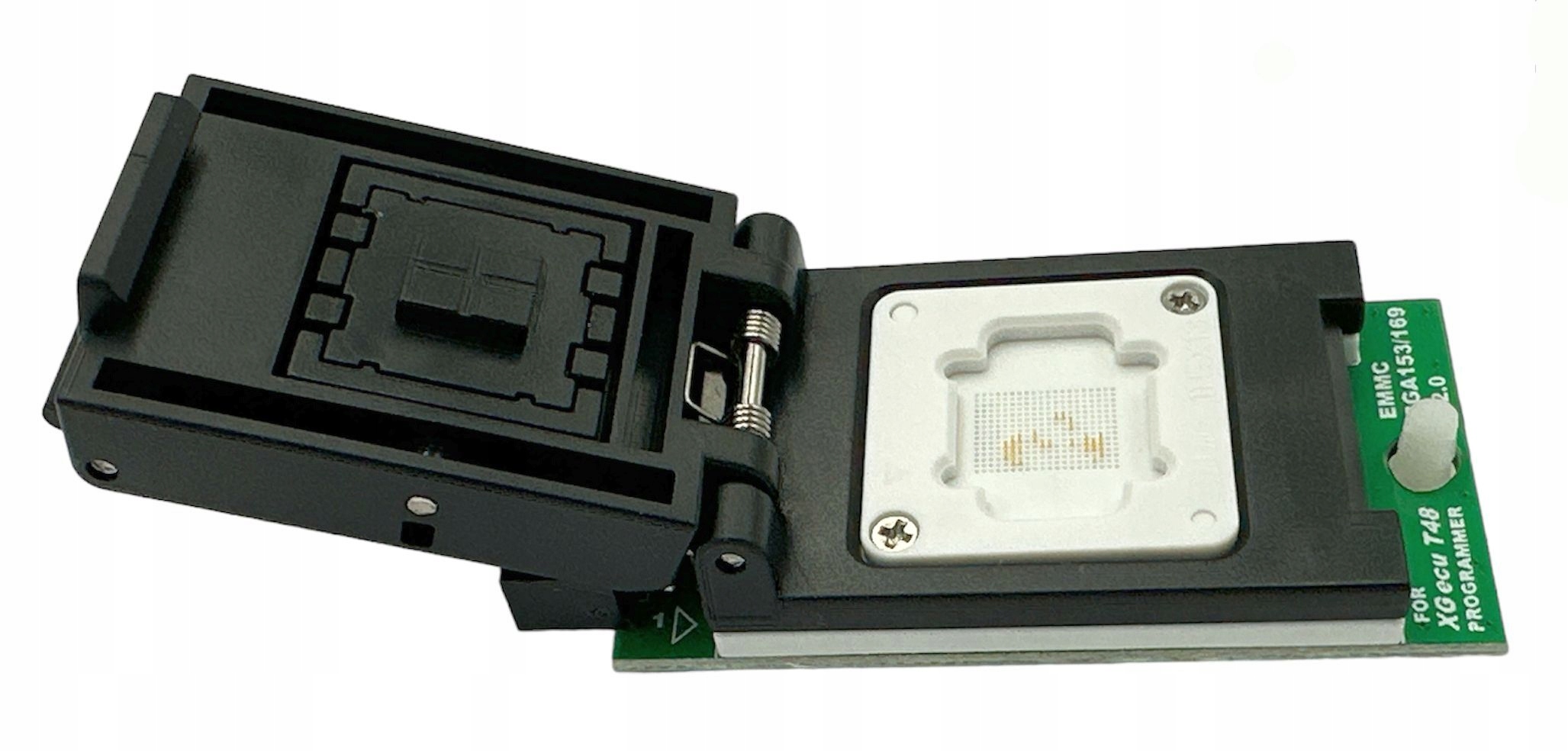

ZIF (Zero Insertion Force) Раскладушка исключает необходимость пайки системы для ее программирования.

Использован высококачественный ZIF головка со штифтами pogo pin позволяет программировать системы как с шариками, так и без них.

Особенно рекомендуется для частого (профессионального) программирования как новых, так и демонтируемых систем. . р>

Использовать адаптер очень просто и сводится к:

- прикручиванию (с помощью 2 винтов) позиционирующей рамки, соответствующей размерам вашей системы

- установка системы в розетку и закрытие крышки

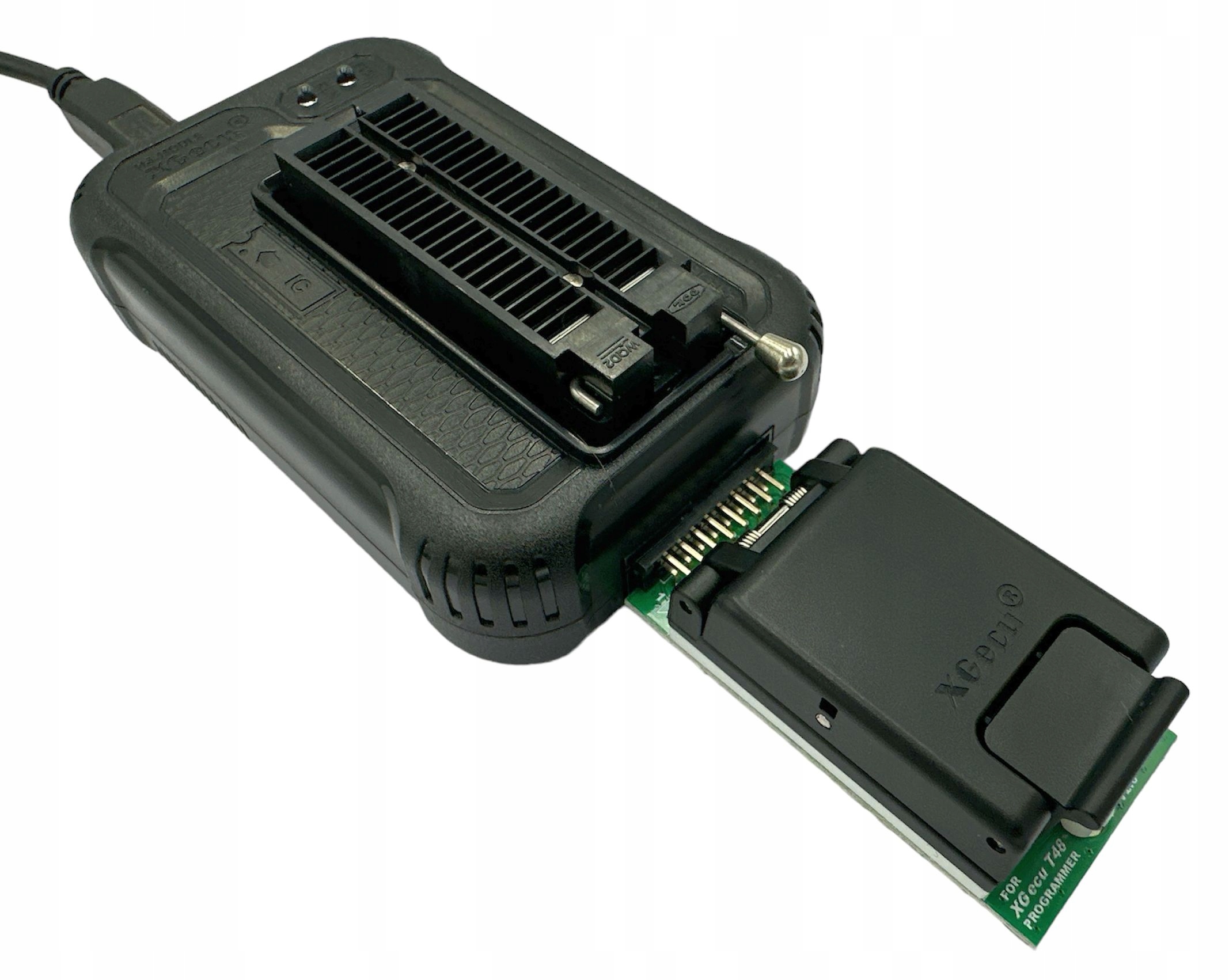

- подключение всей системы в 16-контактный разъем ISP программатора XGecu T48.

- Контакты: BGA 153/169 -->16-контактный ISP - выделенный только для программатора T48 (не подходит для TL866x, T56 или любого другого программатора)

Обозначение XGecu: EMMC_BGA153/169_V2.0

Предметом продажи является только адаптер. Память и программатор на фотографии выше предназначены только для иллюстрации.
