Адаптер питания 12-24В USB тип C для видеорегистраторов, навигации, радиолокационных камер

Блок питания для автомобильных камер

• Разъем Mini USB для подключения автомобильного видеорегистратора
• Кабели для подключения к предохранителям: BAT+, ACC, GWD-
• Входное напряжение: 12–24 В постоянного тока.
• Выходное напряжение: 5 В.
• Выходной ток: 2,5 А.
• Защита от низкого напряжения аккумулятора.
• li>Длина кабеля: 3м

В комплект входят кабели со специальными вилками, которые подключаются непосредственно к блоку предохранителей, а также кабель со вилкой TYPE-c для подключения к регистратору движения.

Адаптер имеет три входных провода:

– Аккумулятор+ (желтый) – подключен к цепи постоянного питания, обеспечивающей напряжение даже после выключения зажигания.

– ACC (красный) – подключен к цепи, активной при включении зажигания автомобиля (повороте ключа в замке зажигания).

– GND (черный) – масса, следует прикрепить, например, к элементу кузова автомобиля.

Защита аккумулятора

Основной задачей адаптера питания является преобразование напряжения 12-24В в напряжение 5В и защита аккумулятора автомобиля от полной разрядки, препятствующей запуску. Если заряд аккумулятора упадет до определенного уровня, адаптер автоматически отключит регистратор движения.

24-часовой активный режим парковки

Подключение регистратора движения к блоку предохранителей с помощью адаптера позволяет Регистратор должен постоянно питаться от автомобильного аккумулятора, независимо от того, включен или выключен автомобиль. Благодаря этому решению вы можете использовать расширенные функции видеорегистратора, такие как режим парковки.

Активный режим парковки позволяет осуществлять постоянный мониторинг автомобиля с выключенным двигателем.

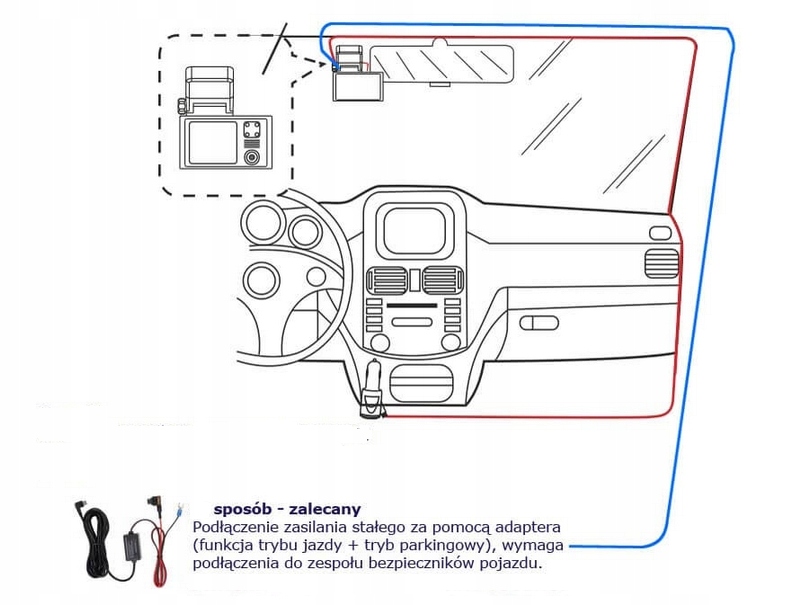

Простая установка

Адаптер позволяет скрыть проводку, поскольку он подключает устройства непосредственно к блоку предохранителей под приборной панелью и освобождает гнездо прикуривателя для подключения большего количества устройств. .

Как подключить адаптер в блок предохранителей

Чтобы правильно подключить адаптер, необходимо сначала найти предохранитель, на который есть питание даже при выключенном зажигании автомобиля. Адаптер имеет три входных провода:

• Аккумулятор+ (желтый) - подключен к цепи постоянного питания, обеспечивающей напряжение даже после выключения зажигания.
• ACC ( красный) - подключается к цепи, которая активна после включения зажигания в автомобиле (поворота ключа в зажигании).
• GND (черный) - масса, крепится, например, к кузову автомобиля. элемент

После подключения кабеля, идущего от видеорегистратора, можно провести проверку работы устройства. После этого установите на место все снятые элементы корпуса предохранителей и приборной панели автомобиля.

• Разъем: USB-C.
• Входное напряжение: 12–24 В постоянного тока.
• Выходное напряжение: 5 В.
• Выходной ток: 0,5–2,5 А. Макс.
• Рабочая температура: -20℃ ~ 70℃.
• Защита от низкого напряжения: когда напряжение ниже 11,6 ± 0,15 В (для батареи 12 В) / 23,5 ± 0,15 В (для аккумулятор 24 В), автоматически отключает питание
