Адаптер PCIe-MiniPCIe/GbE/USB 3.2 Gen 1 для Raspberry Pi 5 (без 4G)

Адаптер PCIe to MiniPCIe/GbE/USB 3.2 Gen1 для Raspberry Pi 5 (без 4G) — Waveshare 28142

Описание

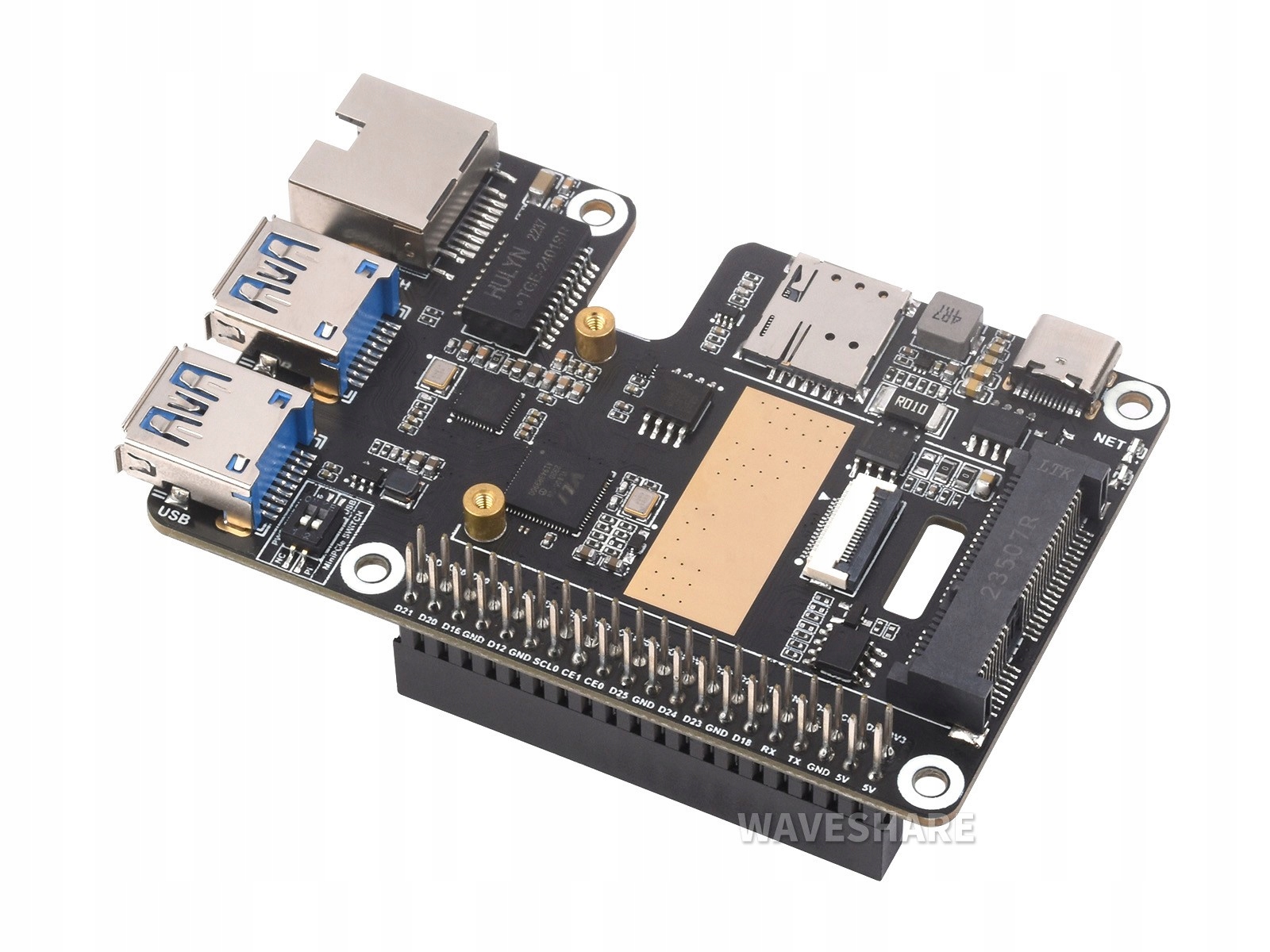

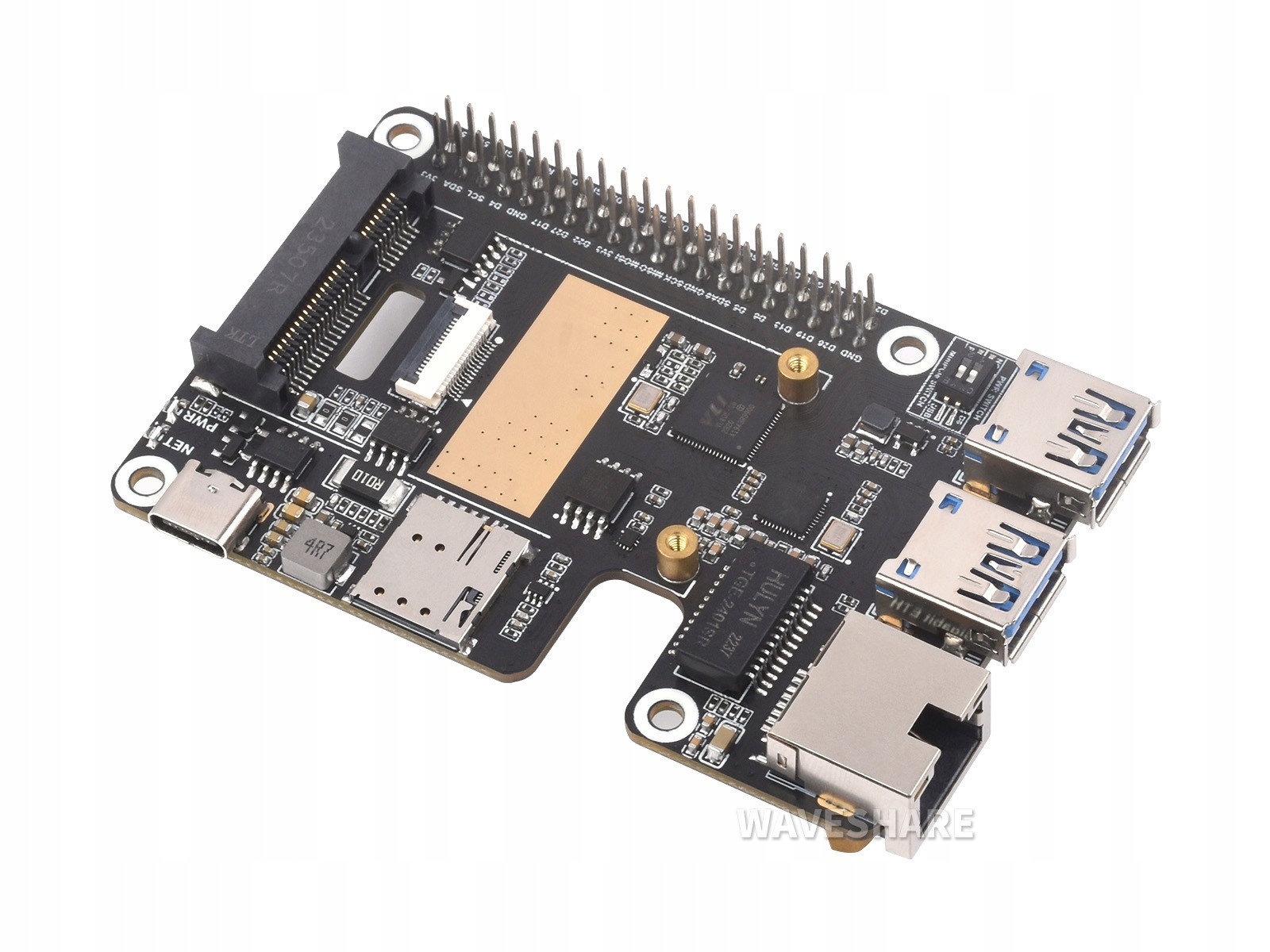

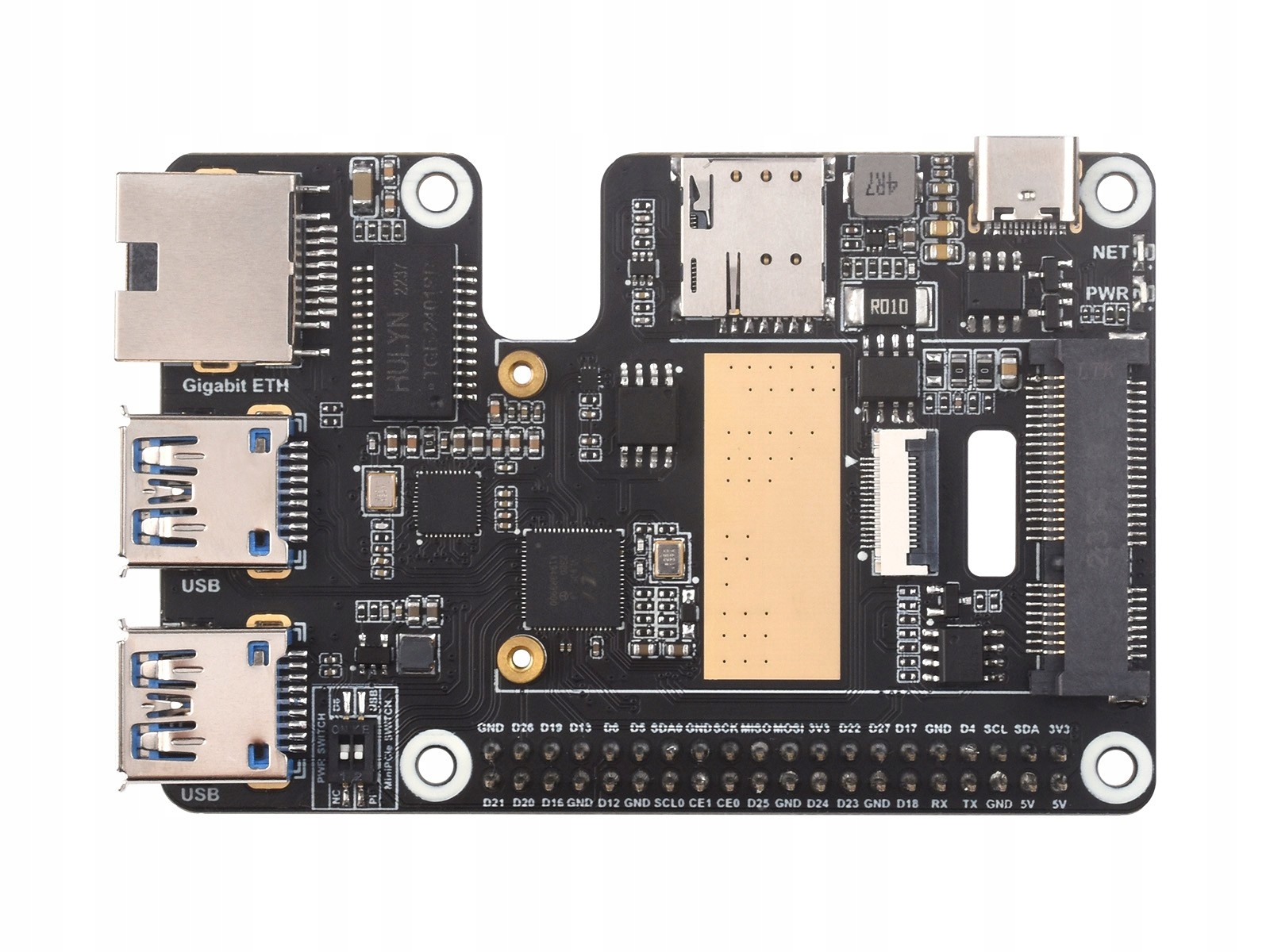

PCIe TO MiniPCIe GbE USB3.2 HAT+ — это расширенный модуль расширения для Raspberry Pi 5, позволяющий добавить слот MiniPCIe, порт Gigabit Ethernet и два USB 3.2 Порты Gen1. Модуль, монтируемый через интерфейс PCIe (16-контактный), поддерживает системы Linux (ОС Raspberry Pi, Ubuntu) и OpenWRT без необходимости установки дополнительных драйверов. Конструкция допускает установку совместимых модулей 4G в формате MiniPCIe, таких как SIM7600G-H-PCIE или EG25-G (модули в комплект не входят), что позволяет добавить в Raspberry Pi 5 функции LTE и GNSS.

Благодаря наличию чипа RTL8153B устройство обеспечивает стабильное сетевое соединение со скоростью 1 Гбит/с, а преобразователь PCIe в USB VL805 предлагает два быстрых USB-порта. 3.2 Порты Gen1. Встроенный чип INA219 позволяет контролировать питание, а EEPROM хранит идентификационную информацию HAT.

Особенности

• Интерфейс для Raspberry Pi: 16-контактный PCIe
• Слот MiniPCIe: для установки дополнительного модуля 4G (не входит в комплект)
• Порты USB: 2 × USB 3.2 Gen1 (чип) VL805)
• Порт Ethernet: 1 × Gigabit Ethernet (чип RTL8153B)
• Разъем для SIM-карты: слот nano-SIM
• Антенны: IPEX-1 (основная LTE, вспомогательная LTE, GNSS — без антенн в комплекте)
• Монитор питания: INA219
• EEPROM: запись идентификатора HAT
• Электропитание: через USB-C или Raspberry Pi
• DIP-кнопка: питание модуля управления и направление сигнала USB
• Светодиодные индикаторы: питание (PWR), состояние сети (NET)
• Поддерживаемые системы: Raspberry Pi OS, Ubuntu, OpenWRT
• Применение: маршрутизаторы, шлюзы, встроенные системы, цифровая реклама

В комплекте

• PCIe TO MiniPCIe GbE USB3.2 HAT+ ×1
• 16-контактный кабель PCIe (40 мм) ×1
• Сетевой кабель Ethernet (~1,5 м) ×1
• Комплект крепежных винтов ×1
