SOIC-16 (SO-16/SOP-16/SOP-16L) -> адаптер DIL8 (DIP-8) 300mil для флэш-памяти SPI.

Разъем совместим с системами SPI FLASH в корпуса SMD 16-контактные (300mil). Рекомендуется для обслуживания флэш-памяти SPI, например: в бытовой электронике и бытовой технике.

Переходник имеет фирменную основу, в которой лезвия работают на полную мощность, обеспечивают хороший контакт, а дополнительные выступы облегчают позиционирование памяти в основании.

Важнейшие особенности адаптера:

• совместимость с чипами SPI FLASH в 16-контактных SMD-корпусах (SOIC-16, SO-16, SOP- 16, SOP-16L) с расстоянием между контактами 300 мил.
• преобразует контакты в 8-контактный вариант систем FLASH SPI.
• рекомендуется для сервисов RTV/AGD и потребительских устройств,
• маркированная высококачественная головка,
• качественные тонкие позолоченные контакты, поэтому подходят ко всем головкам (ZIF и DIL),
• минимальные размеры - адаптер будет совместим с большинством программаторов (он не будет мешать).

Он оснащен высококачественными тонкими позолоченными контактами, поэтому подходит как к гнездам ZIF (запираемым), так и к гнездам DIL/DIP.

Примеры памяти:

MACRONIX (300mil 16-SOP):

MX25L1605, MX25L1606E, MX25L1608D, MX25L1636D, MX25L3205A, MX25L3205D, MX25L3208D, MX25L 3235D, MX25L3233F, MX25L3275E, MX25L3237D, MX25L3206E, MX25L6405, MX25L6405D, MX25L6408D, MX25L6433F, MX25L6408E, MX25L6435E, MX25L 6406E, MX25L6436E, MX25L6445E, MX25L6455E, MX25L6465E, MX25L6475E, MX25L12805D, MX25L12835E, MX25L12845G, MX25L12835F, MX25L12850F, MX 25Л128 55Ф, МС25Л12865Ф, МС25Л12873Ф , MX25L12836E, MX25L12845E, MX25L12855E, MX25L12865E, MX25L12875F, MX25U12835F, MX25L25645G, MX25L25635F, MX25L25655F, MX25L25735F , MX25L25635E, MX25L25655E, MX25L25735E, MX25L25835E, MX25U25635F MX25L51237G, MX25L51245G, MX25L51255G, MX25LM51245G, MX66L51235F, MX2 5U51245G, MX66 U51235F, MX66L1G45G, MX66L1G55G, MX25LW51245G , MX25L51273G, MX25UM51245G, MX25UW51245G, MX25UM51345G, MX66LM1G45G, MX66L1G59G, MX66U1G45G, MX35LF2GE4AB

EON/cFeon (SOP-16):

RU 25К32К, ЭН25К32Б, EN25QH32, EN25QH32A, EN25Q64, EN25QH64, EN25QH64A, EN25QH128A, EN25Q128, EN25QA256, EN25QH256, EN25QH256A

GIGADEVICE (SOP16 300 мил):

GD2 5Q64B, ГД2 5Q64C , GD25Q127C, GD25Q256C, GD25Q256D, GD25Q257D, GD25S512MD, GD25S513M, GD25VQ64C, GD25VQ127, GD25LX256E, GD25LT256E, GD25LQ256C, GD25LQ2 56D

ISSI (16-SOIC):/p>< р>IS25LP064, IS25WP064A, IS25LP128, IS25WP128, IS25LP128F, IS25WP128F, IS25LP256D, IS25WP256D, IS25LP512M, IS25WP512M, IS25LP01G, IS25QP01G, IS37SML01G1, IS38SML0 1G1

МИКРОН (ширина SO16):

N25Q..., M25PX..., M25P..., MT25Q..., MT29F...

M25P16-VMF3TPB, M25P16-VMF6P, M25P16-VMF6PBA, M25P16 -VMF6TP, N25Q032A11ESF40F, N25Q032A11ESF40G, N25Q032A13ESF40F, N25Q032A13ESF40G, N25Q032A13ESFH0F, N25Q032A13ESFA0F, M25P32-VMF3TPB, N25Q064 A13ESFD0G, N25Q064A13ESFD0 F, N25Q064A13ESF40E, N25Q064A13ESF40F, N25Q064A13ESF40G, N25Q064A13ESF41G, N25Q064A13ESF41F, N25Q064A13ESF42F, N25Q 064A13ESF42G, N25Q064A1 3ESFA0F, N25Q064A13ESFH0E, N25Q064A13ESFH0F, M25P128-VMF6PB, M25P128 -VMF6TPB, N25Q128A11ESF40F, N25Q128A11ESF40G, N25Q128A13ESF40E, N25Q128A13ESF40F, N25Q128A13ESF40G, N25Q128A13ESFA0F, N255Q128ESF40G, N25Q128A13ESFA0FA128ESF40G, N25Q128A13ESF40G, N25Q128A128ESF40G. 128A13ESFH0F, MT25QL128ABA8ESF, MT25QU128ABA8 ESF, N25Q256A73ESF40G, N25Q256A81ESF40F, N25Q256A13ESF40F, N25Q256A13ESF40GG13555. 5Q256A13ESFH0F, N25Q256A73ESF40F, N25Q256A8 3ESF40F, N25Q256A83ESF40G, N25Q256A83ESFA0F, MT25QL256ABA8ESF, MT25QV256ABA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA8ESFA0 , MT25QU512ABB8ESF, S25FL512SAGMF, S25FL512SDPMF, S25FL 512SDSMF WINBOND (SOIC 3) 00-mil):

W25Q32BV, W25Q32FV, W25Q32FW, W25Q64CV, W25Q64FV, W2 5Q64JV, W25Q128BV, W25Q128FV, W25Q128FW, W25Q256FV, W25Q257FV, W25Q256JV, W25Q256JW, W25R256JV, W25R256JW, W25M5 12JV, W25H512JV, W25H512JW, W25N01GV, W25N01GW, W25N02GV, W25N02GW

Вы ищете программатора для вышеперечисленной памяти? См. REVELPROG-IS.

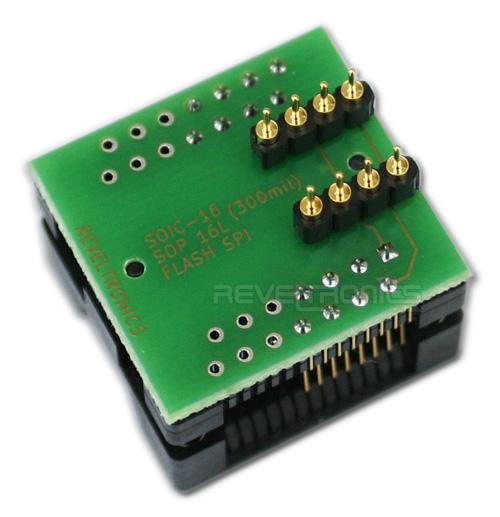

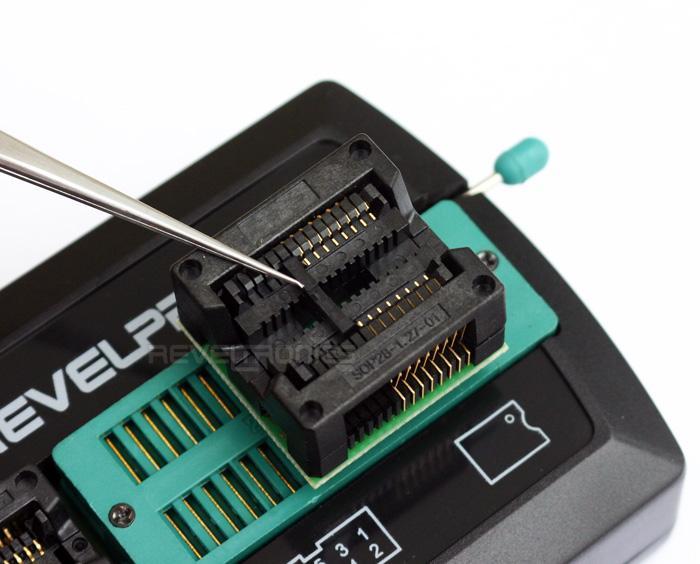

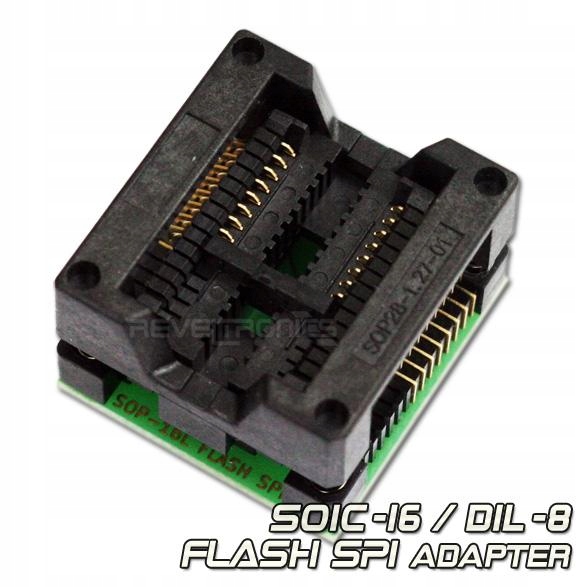

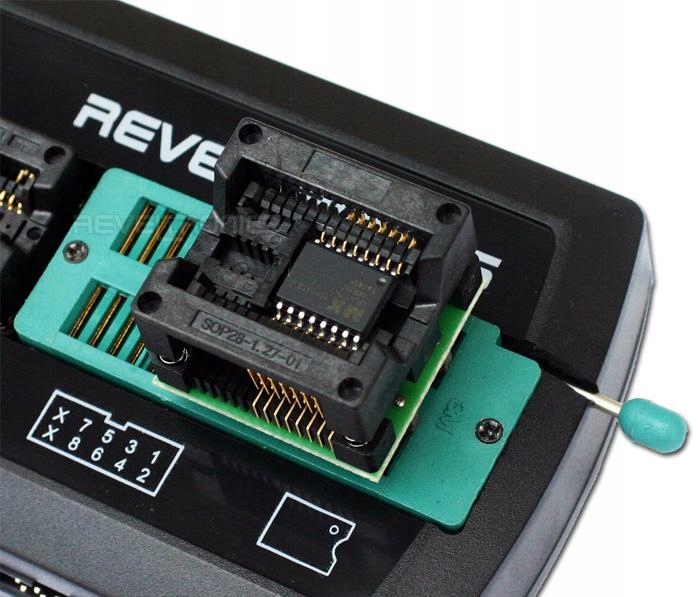

Фотографии адаптера и пример использования:

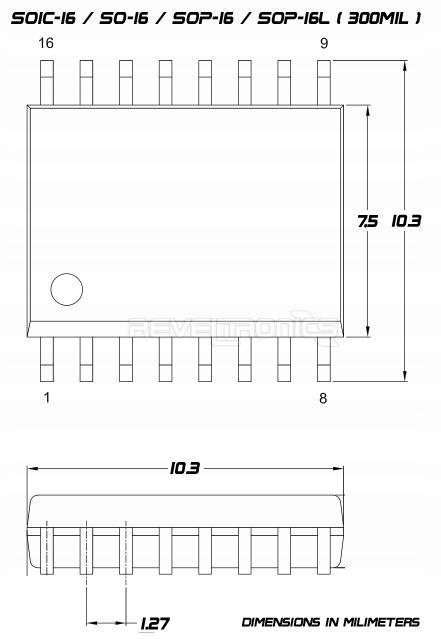

Номинальные размеры памяти (в миллиметрах):
