Адаптер SONEL для випробувань зарядної станції автомобіля

Код: 13552709111
Как заказать
42030 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №5011242
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 6

Просматривая «Адаптер SONEL для випробувань зарядної станції автомобіля», вы можете быть уверены, что данный товар из каталога «Обладнання для зарядки електромобілів» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Адаптер для тестирования зарядных станций электромобилей

SONEL WAADAEVSE01

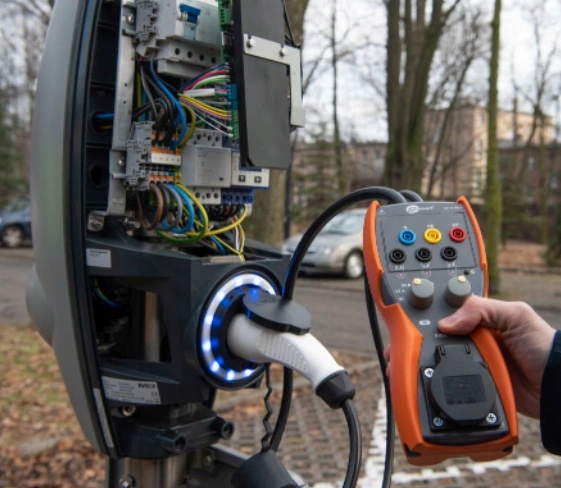

✔️ Адаптер Sonel EVSE-01 позволяет выполнить комплексные замеры зарядных станций для электромобилей - быстро и в соответствии с действующими нормативами.

✔️ Это позволит измерения в области защиты от поражения электрическим током:

  • импеданс короткого замыкания ЗС -петля цепи,
  • сопротивление изоляции RISO
  • проверка параметровУЗО.

✔️Имитация зарядного кабеля (бесконтактная пилотная линия - PP) и статуса подключения автомобиля (управляющая пилотная линия - CP), переведет станцию ​​в различные рабочие состояния.

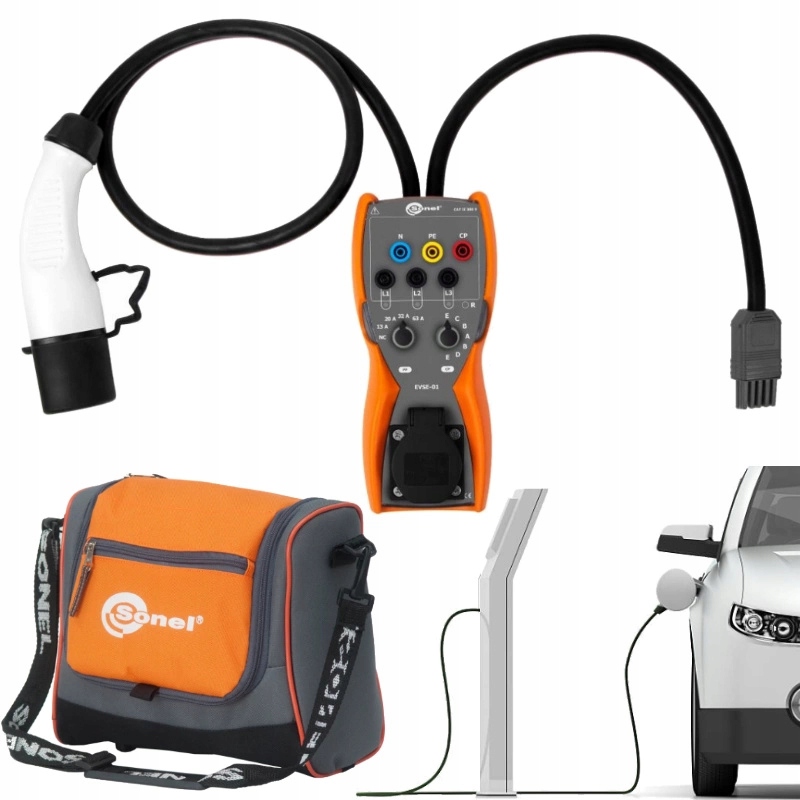

✔️ В комплект входит:

  • 1 шт. Адаптер SONEL EVSE-01 >
  • Чехол, 1 шт.
  • Руководство пользователя
  • Гарантийный талон >

Применение:

✔️ Адаптер EVSE-01 позволяет измерять зарядные станции электромобилей переменного тока с разъемом типа 2 с розеткой и зарядная станция с постоянным подключением кабеля.

✔️ Тесты доступны для однофазных и 3-фазных станций — обе с вентиляция, как и без.

Взаимодействие с устройствами:

  • МПИ-540 и МПИ-540-ПВ
  • МПИ-530 и МПИ-530-ИТ
  • МПИ-525
  • MPI-530
  • MPI-520
  • MPI-507 /li>
  • MPI-506
  • MPI-502

Технические характеристики:

✔️ Категория измерения согласно PN-EN 61010-1: CAT II 300 В

✔️Уровень защиты согласно согласно PN -EN 60529: IP40

✔️ Степень загрязнения: 2

✔️ Входное напряжение: 400 В (3-фазный)

✔️ Частота: 50 Гц, 60 Гц

✔️ Моделирование параметров ПП-кабеля: разомкнутая цепь , 13 А, 20 А, 32 А, 63 А

✔️ Имитация связи CP:

  • состояние A – транспортное средство не подключено
  • состояние B - автомобиль подключен, не заряжается
  • состояние C- автомобиль подключен, заряжается без вентиляции
  • состояние D- автомобиль подключен, зарядка с вентиляцией
  • состояние E- ошибка – короткое замыкание CP на PE

✔️ Типы розеток: < /b >

  • измерительные розетки: L1, L2, L3, N, PE
  • однофазная розетка
  • Сигнальное гнездо CP — связь ШИМ

✔️ Измерительный кабель (длина):

  • EVSE: 1 м
  • MPI: 0,5 м

✔️ Размеры : 220 x 100 x 60 мм

Конструкция и совместимость:

1- Линии L1, L2, L3, N, PE

2- Связь с зарядным устройством

3- Имитация зарядного кабеля:

  • NC- кабель не подключен
  • 13..63 А- номинальный ток кабеля

4- Моделирование состояния приемника

  • состояние A – автомобиль не подключен
  • состояние B – автомобиль подключен, не заряжается
  • состояние C- b> автомобиль подключен, зарядка без вентиляции
  • состояние D- автомобиль подключен, зарядка с вентиляцией
  • состояние E >- ошибка – короткое замыкание между CP и PE

Функциональное сравнение

1- Автоматические измерения

2- Автоматическое трехфазное измерение с помощью нескольких разъемов

3- Визуальный тест

4- Измерение полного сопротивления контура повреждения Z(L-PE'), Z(L-N)

5- 6мА проверка УЗО

6- Измерение УЗО

7- Измерение сопротивления изоляции Riso

8- Отчет об исследовании
