aeco AX4-1611R чоловічий, 4-контактний штекер XLR з родованим покриттям

aeco AX4-1611R (1 шт.)

высококачественный 4-контактный штекер XLR из теллуровой меди (родиевое покрытие)

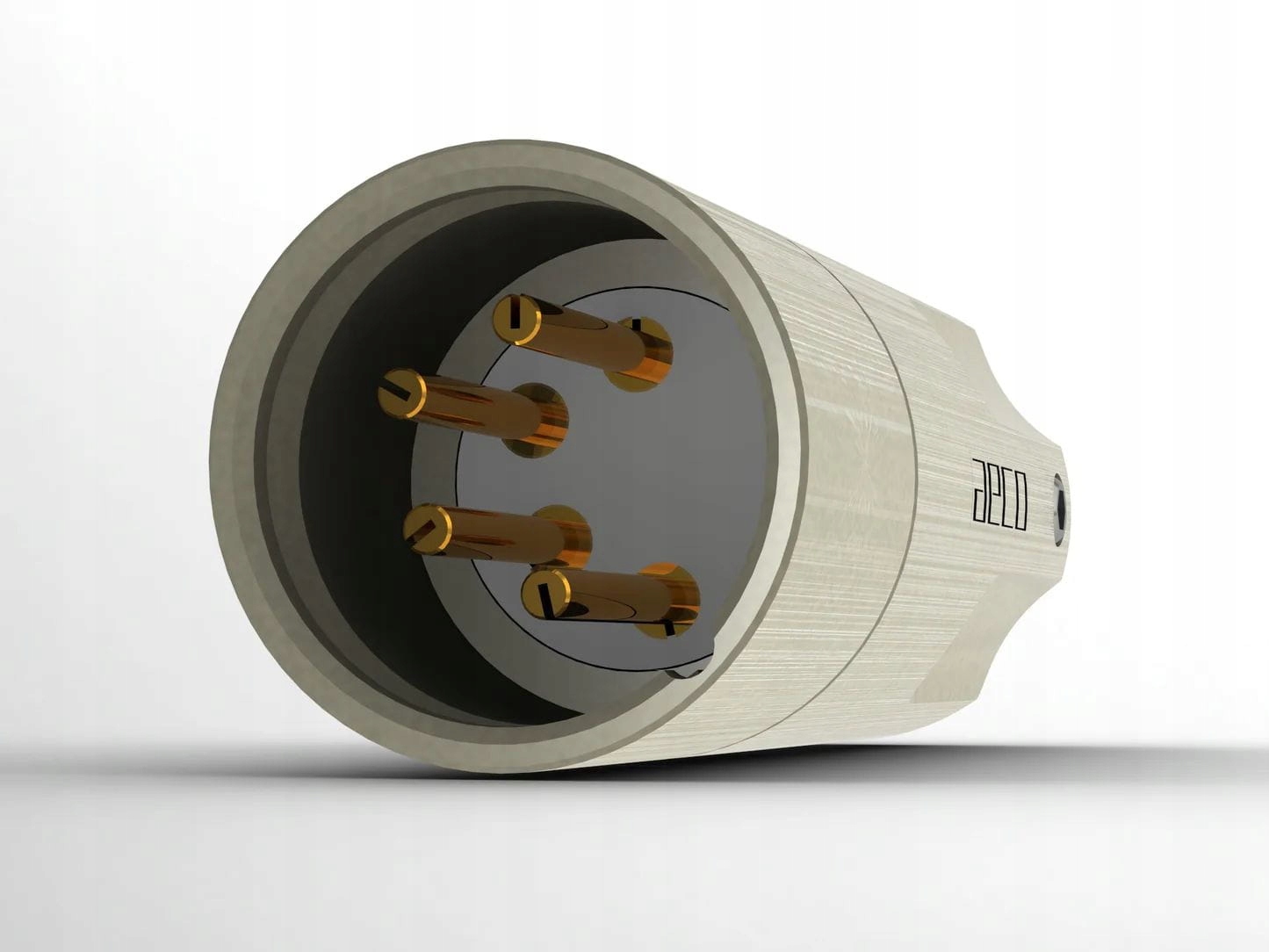

aeco AX4-1611R — высококлассный штекер 4-контактного XLR (балансного) разъема от тайваньской компании, отличающийся стильным дизайном и потрясающим качеством исполнения. В его основе лежит проводник из медного теллура, покрытого родием. Вилка AX4-1611R имеет специальную изоляцию из ПТФЭ и элегантный латунный корпус с никелированной поверхностьюс черным логотипом aeco.

Основные характеристики aeco AX4-1611R

• 4-контактный разъем XLR типа «папа» в вакуумной упаковке;
• проводник из теллуровой меди высокой чистоты с родиевым покрытием;
• вилка со специальными рифлеными контактами для увеличения площади поверхности ;
• изоляция из специально подобранного ПТФЭ (тефлона);
• возможность установки кабелей диаметром до 12 мм;
• корпус из латунного сплава, поверхность которого никелирована и покрыта лаком.

Примечания по использованию AX4-1611R

• Конструкция вилки не блокируется, но она совместима со стандартными 4-контактными вилками XLR типа «мама» (с кнопкой блокировки).

Высокое качество изготовления aeco AX4-1611R

Вилки Aeco AX4-1611R XLR изготовлены на основе высококачественного медного проводника из теллура, покрытого родием. Он имеет специально разработанные штифты с канавками для увеличения площади поверхности. Они изолированы от корпуса с помощью изоляции из ПТФЭ. Вилка позволяет подключить заземление к корпусу.

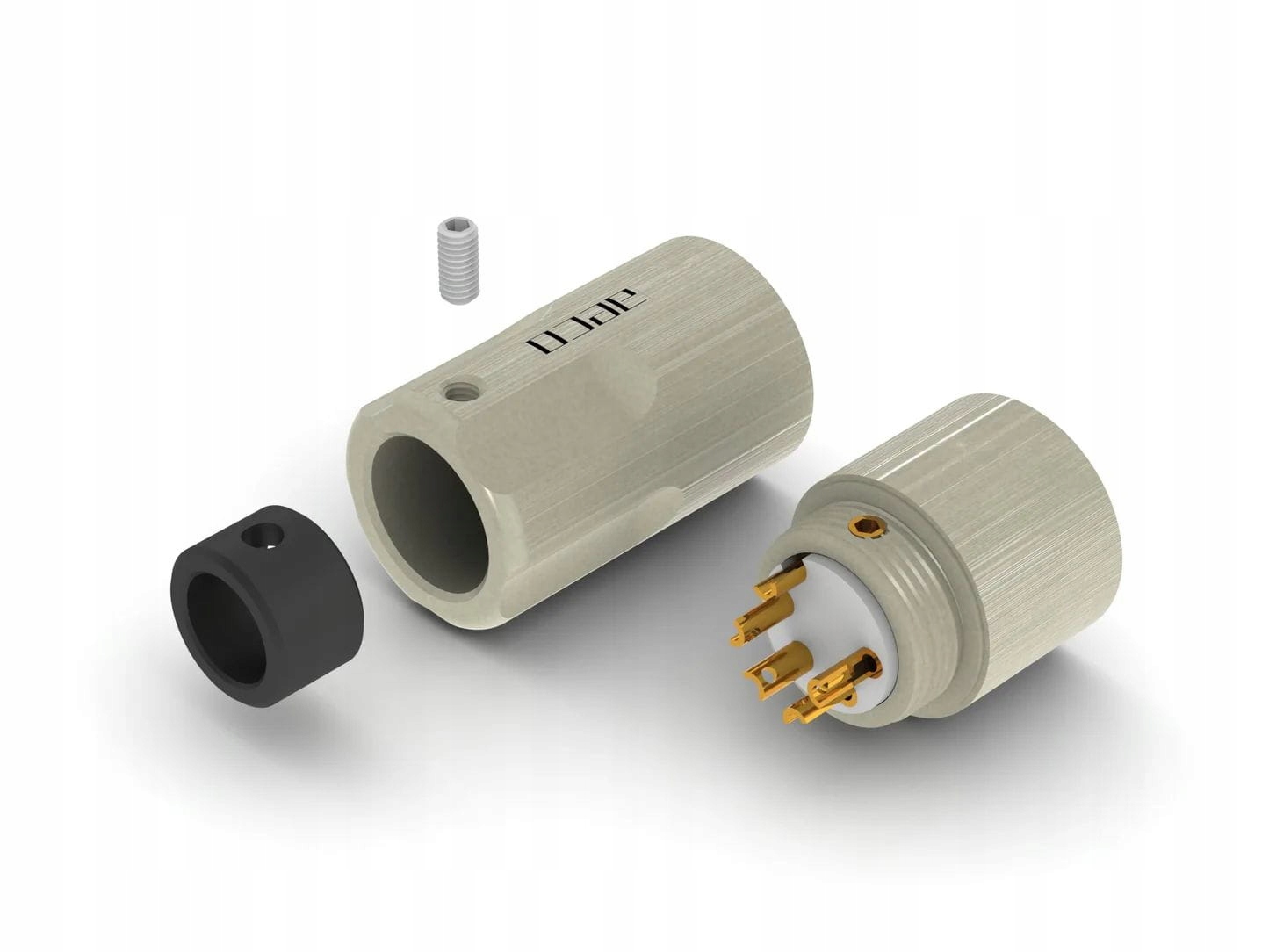

Двухсекционные навинчивающиеся корпуса изготовлены из латунного сплава, который никелируется, а затем дополнительно покрывается покрытием, придающим поверхности стильный вид. AX4-1611R позволяет прокладывать кабели диаметром до 12,5 мм. Производитель также добавляет в комплект редукционный ПОМ, который можно использовать с кабелями диаметром до 8,5 мм.

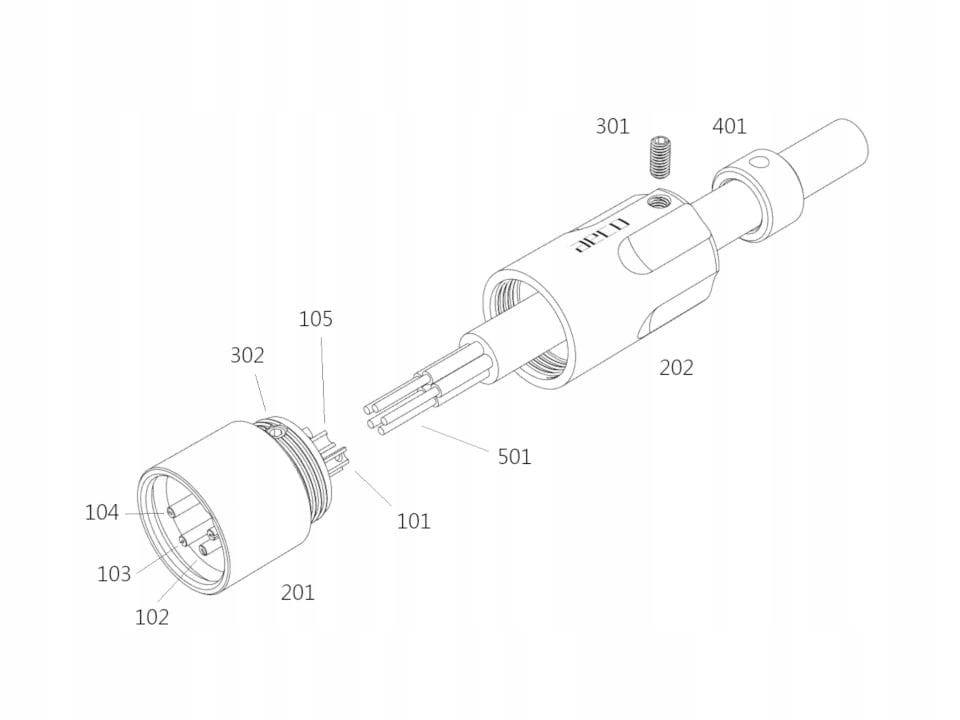

Инструкции по установке заглушек Aeco AX4-1611R

• перед монтажом рекомендуется оголить участок паяемого провода (элемент 501 на схеме);
• в случае кабелей диаметром до 8,5 мм, Можно использовать переходник (401), который предварительно необходимо надеть на трос вместе с кожухом (202). Не подходит для кабелей большего диаметра (до 12,5 мм), в этом случае необходимо прикрепить только корпус вилки;
• отдельные жилы проводника необходимо припаивать индивидуально к точкам крепления (101, 102, 103 и 104);
• при необходимости можно использовать дополнительный штырек для заземления (подключения автомата к корпусу);
• после завершения процесса пайки скрутить корпус (201); и 202);
• кабель должен быть закреплен винтом длиной 6 мм (301).

Технические характеристики Aeco AX4-1611R

• общая длина вилки: 46 мм
• диаметр вилки (в самом толстом месте): 18,9 мм
• максимальный диаметр кабеля (без уменьшения): 12,5 мм < /li>
• максимальный диаметр провода (с уменьшением): 8,5 мм
• материал контактов: теллур-медь (C14500)
• материал изоляции: ПТФЭ
• корпус материал: латунный сплав (C3604)
• материал переходника: ПОМ
• материал винта: нержавеющая сталь (SUS304)
• покрытие пробки: родий (без никеля) )
• покрытие корпуса: никель
• контактное сопротивление: менее 0,1 мОм

Об Aeco

aeco — бренд высококачественных аудиоразъемов и вилок, основанный в 2010 году. Он принадлежит компании AEC Connectors, одному из крупнейших в мире производителей аудио- и коаксиальных радиочастотных вилок и разъемов, а также адаптеров, работающему на рынке уже почти 50 лет. Ее решения разрабатываются опытным отделом исследований и разработок и производятся на современном заводе в Тайване.

Марка aeco предлагает высококачественные разъемы и вилки, созданные с учетом ожиданий самых требовательных клиентов. Они изготавливаются из материалов высочайшего качества с использованием новейших технологий, благодаря чему отличаются бескомпромиссным качеством изготовления и отсутствием потерь при передаче сигнала. Вилки и разъемы aeco также очень просты в установке и доступны в нескольких вариантах покрытия.
