afriso 81489 Procalida CC 1-9.

afriso 81489 Procalida CC 1 на 9 схемах отопления, 0,75 ÷ 3,75 л/мин Ротаметры

Использование

Продукт, посвященный установке поверхности, как нагрев, так и охлаждения. Предназначен для установки в установленных шкафах, расположенных в стенах, на стенах зданий или под потолком в потолках.

Описание

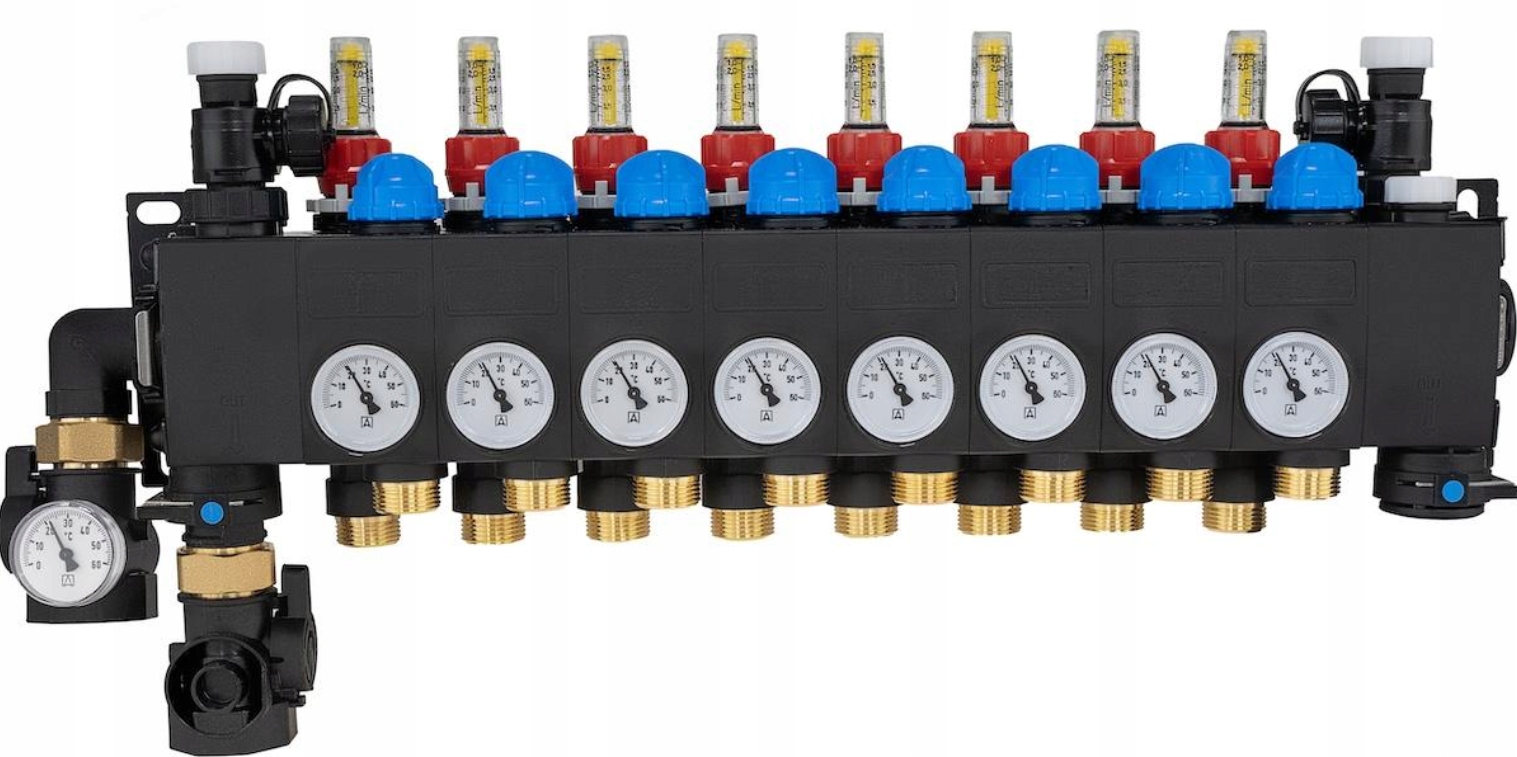

Продукт, изготовленный из полиамида PA66, характеризуется инновационной конструкцией, которая интегрирует зону снабжения и возврата в одном компактном луче, что значительно уменьшает его размер. Зона мощности оснащена ротаметрами с регулированием потока в диапазоне от 0,75 до 3,75 л/мин, в то время как в каждом цикле есть клапаны для ручной резки потока и биметаллические термометры. Кроме того, каждая зона была оснащена клапанами для заполнения, опорожнения и промывки установки, а также отдельного вентиляционного отверстия. Полиамид закрытые клапаны облегчают обслуживание и заполнение и полоскание петли, а клапан питания оснащен термометром. Конструкция обеспечивает гибкость сборки, с возможностью переключения подключений слева вправо и подключения установки как со стороны, так и снизу. Термоэлектрические цилиндры (например, TSA-01) могут быть установлены на отключенных клапанах зон возврата (например, TSA-01) и подключать их к системе управления зоной (например, cositherm), которая позволяет индивидуальную температуру в каждой зоне. стена.

Характеристики

• Количество цепей 9
• Соединение петли нагрева ¾ ”с термоэлектрическим герметичным (еврозон).
• Температура средней температуры макс 90 ° C при 3 бар, максимум 60 ° C при 6 бар
• Средняя вода, смесь воды и гликоля с максимальной концентрацией 50%
