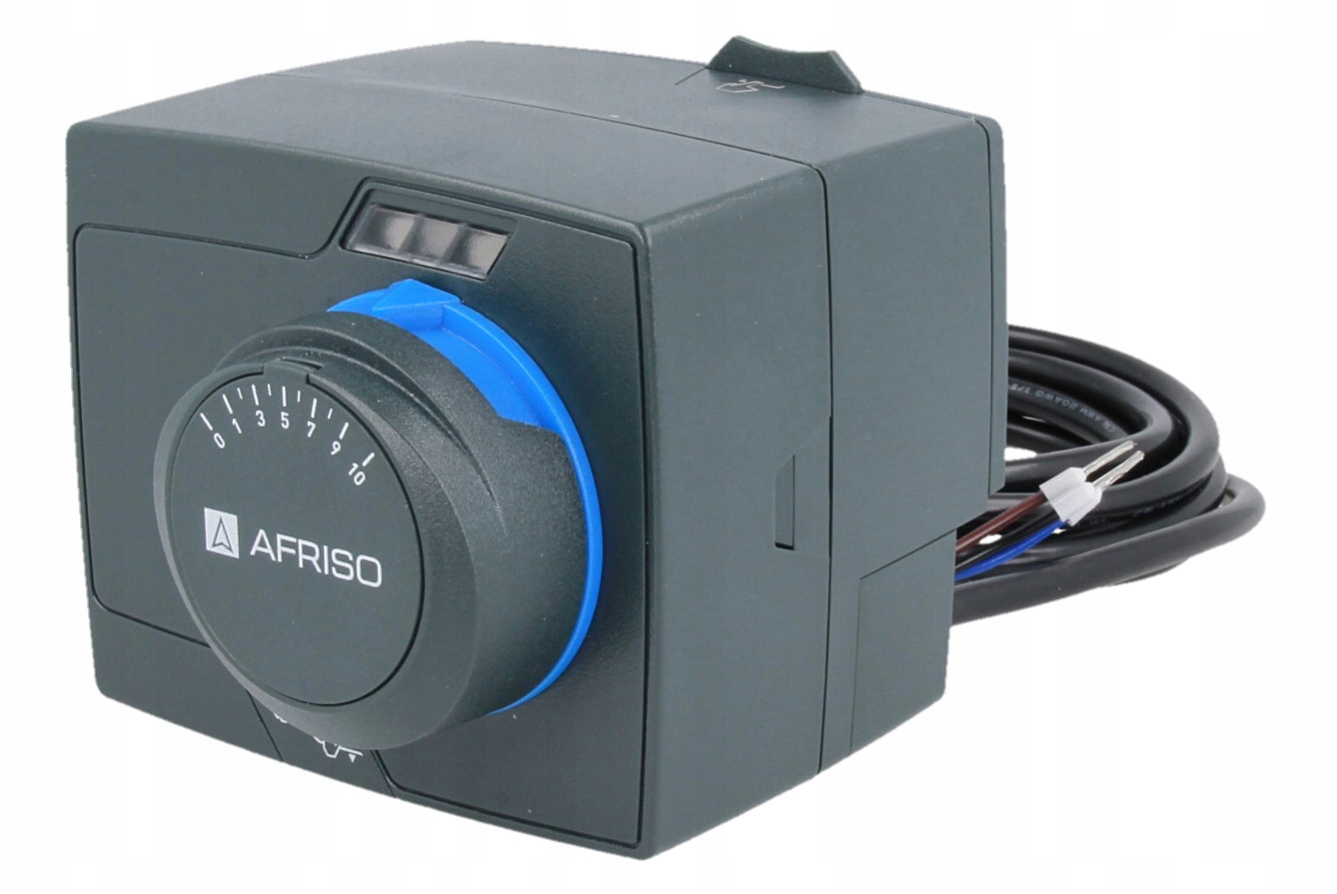

AFRISO ARM 343 PROCLICK 3-ТОЧЕЧНЫЙ ПРИВОД + АВТОМАТИЧЕСКИЙ ВОЗДУХОПУСК

Электрические приводы ARM ProClick предназначены для управления поворотными смесительными клапанами, для которых требуется максимальный крутящий момент 6 Нм. Диапазон их вращения составляет 90°. Также возможно управление приводом в ручном режиме с помощью ручки.Двусторонняя шкала на ручке определяет степень открытия клапана. Большие светодиоды указывают направление вращения клапана и работу вспомогательного переключателя. Ручное вращение клапана возможно благодаря простой в использовании кнопочной муфте. Приводы поставляются с электрическим кабелем длиной 2 м с четко обозначенными цветами проводов. Кабель подключается к приводу через вилку, защищенную крышкой.Привод ARM ProClick монтируется на смесительные клапаны ARV ProClick без использования инструментов и без дополнительных деталей или адаптеров. Приводы ARM ProClick также можно устанавливать на клапаны ARV предыдущего поколения и на клапаны других производителей.

Сборка без инструментов:

a.Поворотный смесительный клапан ARV ProClick

b. Электрический привод ARM ProClick

Интуитивное управление и простота использования

c. Светодиодные диоды

• С помощью прозрачных светодиодов привод сигнализирует направление своего вращения, что позволяет провести быструю диагностику его работы.

d. Удобная ручка

• Большая ручка с четким индикатором настройки позволяет легко и точно управлять приводом в ручном режиме

f. Кнопка режима работы

• Удобная в использовании кнопка позволяет изменить режим работы привода с автоматического на ручной.

e. Кабель со съемной вилкой

• Кабель управления подключается к перестройке привода с помощью вилки. Это упрощает установку самого привода и выполнение электрических соединений.

Часто задаваемый вопрос:

Оснащен ли электропривод ARM/ARM ProClick концевыми выключателями?

• Да. Каждый электропривод ARM/ARM ProClick оснащен концевыми выключателями. Их задача – отключить напряжение в крайних положениях исполнительного механизма – смесительный клапан полностью открыт и полностью закрыт.

Могут ли приводы AFRISO ARM/ARM ProClick работать при угле поворота больше 90°?

h2>

• Актуаторы ARM/ARM ProClick от AFRISO благодаря установленным концевым выключателям позволяют актуатору работать только при угле поворота 90°. .

В чем разница между двухточечным управлением и трехточечным пропорциональным приводом? Какой регулятор выбрать?

2-позиционное управление имеет две рабочие точки: поворот клапана влево и поворот клапана вправо. От актуатора идут три провода (нулевой и два токовых). На один из токовых проводов (черный) постоянно подается напряжение. В этот момент привод вращается в одном направлении, в зависимости от положения перемычки. Если на второй провод (коричневый) также подать напряжение, то клапан начнет вращаться в другую сторону. Невозможно остановить привод в промежуточном состоянии. Привод работает до тех пор, пока не достигнет одного из конечных состояний и не отключится концевым выключателем. Возможно питание 230 В переменного тока или 24 В переменного тока.

• Такие приводы устанавливаются на клапаны, работающие в режиме переключения, например, между двумя теплоприемниками.

3-точечное управление имеет 3 рабочие точки: повернуть клапан влево, повернуть клапан вправо, остановить клапан. Этот исполнительный механизм, как и 2-позиционный, также имеет три провода (нулевой и два токовых), но возможно, что напряжение не подается ни на один из токовых проводов, а это значит, что исполнительный механизм можно остановить в промежуточной точке. . Возможно питание 230 В переменного тока или 24 В переменного тока.

• Такие приводы используются в системах смешивания, например, горячей воды из котла и холодной воды, возвращающейся из установки.
• Пропорциональное управление также плавно контролирует вращение клапана. Благодаря своей конструкции это управление очень точное. Пропорциональный привод должен работать с пропорциональным контроллером и питаться от сети 24 В переменного тока или 24 В постоянного тока. От исполнительного устройства отходят 4 провода – два для питания («+» и «-») и два для соответствующего подключения к контроллеру («Y» и «U»). Контроллер подает на эти провода короткие импульсы и затем после каждого импульса проверяет, как это действие повлияло на установку. Если изменение необходимо, дается другой импульс. Однако если в изменении нет необходимости, контроллер не подает напряжение ни на один из проводов. Эти импульсы могут находиться в одном из следующих диапазонов: 0...10 В, 2...10 В, 0...20 мА, 4...20 мА.
• Такие исполнительные устройства применяются в системах смешивания, где очень важна стабилизация температуры смешиваемой среды, например, в холодильных установках, системах кондиционирования и реже в отопительных установках.

Как работает исполнительный механизм в автоматических и ручном режиме?

Как работает электропривод в автоматическом и ручном режиме? h2>

• Исполнитель в автоматическом режиме работы устанавливает клапан в положении, установленном подключенным к нему контроллером. Привод не является автономным устройством, автоматически регулирующим работу клапана. Исполнительный механизм представляет собой исполнительный элемент, получающий сигналы от регулятора – соответствующего контроллера. Примером исполнительного устройства управления может служить более совершенный контроллер котла, автоматика вентиляционной установки или, например, погодный контроллер Afriso AWC.
• В ручном режиме работы привод не будет вращать клапан под воздействием

БЕСПЛАТНЫЙ АВТОМАТИЧЕСКИЙ ВЕНТИЛЯТОР AFRISO ДЛЯ КАЖДОГО ПРИВОДА ARM 343 НА ЭТОМ АУКЦИОНЕ

ОПИСАНИЕ ПРОДУКТА

Применение

• Вертикальные воздухоотводчики AFRISO PrimoVent с Aquastop постоянно и автоматически удалять воздух из установок отопления и охлаждения, что позволяет избежать коррозии и наличия воздуха в системах.

Типичные водяные установки строятся на системе труб и устройств, в которых вода или другая среда перекачивается как жидкость. Для того чтобы установка работала правильно и экономично, обеспечивая комфорт ее пользователям, необходимо обеспечить тщательную вентиляцию. Крайне важно оснастить установку автоматическими устройствами, которые будут автоматически удалять скопившийся в ней воздух. Самым простым и в то же время эффективным решением являются вертикальные и угловые автоматические воздухоотводчики.

Новый автоматический воздухоотводчик AFRISO PrimoVent с аквастопом имеет ряд инновационных решений, позволивших еще лучшие параметры вентиляции. Наиболее важные изменения коснулись конструкции газоотводного механизма, расположенного внутри корпуса. Уникальная конструкция нового проветривателя и эффективность его работы подтверждены получением патентной защиты.

В последней версии автоматический проветриватель оснащен системой Аквастоп, которая дополнительно защищает от протечек воды из установки в случае аварии, если, например, вентиляционное отверстие потеряет герметичность из-за загрязнения. Система Aquastop состоит из специальных уплотнений, которые увеличиваются в объеме при намокании водой из-за возможной утечки. При этом вентиляционный клапан закроется до того, как вода вытечет.
