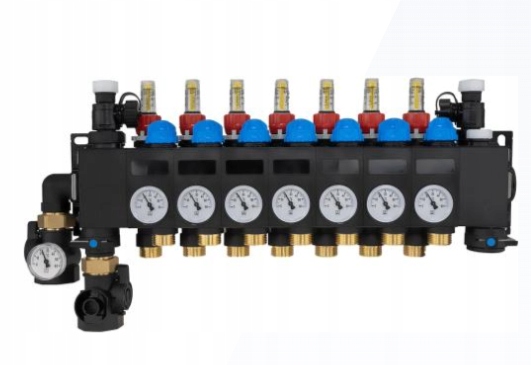

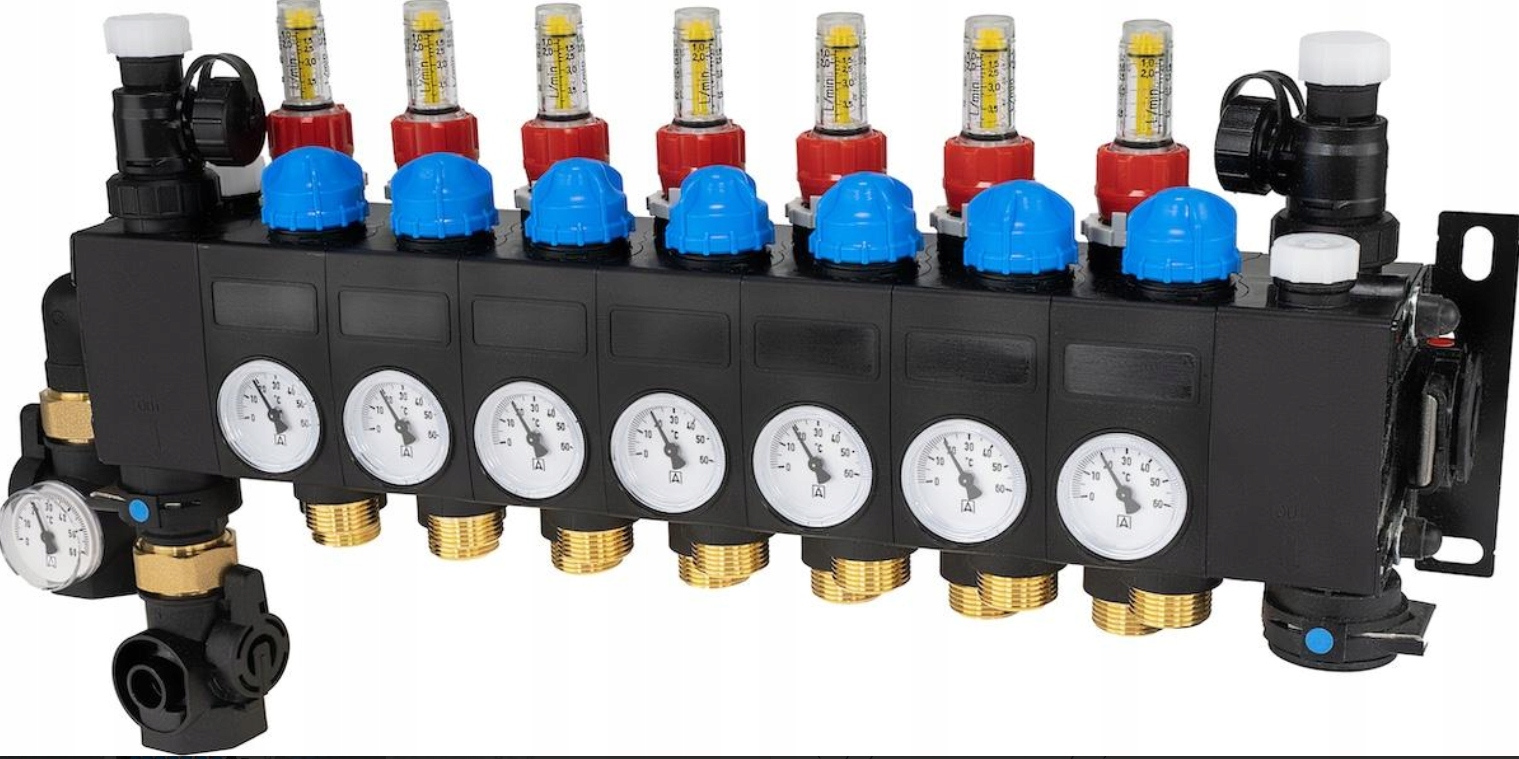

AFRISO 81487 ProCalida CC коллектор 1 на 7 контуров отопления, ротаметры 0,75÷3,75 л/мин

Применение

Изделие предназначено для поверхностного монтажа, как для отопления, так и для охлаждения. Предназначен для установки в монтажных шкафах, расположенных в стенах, на стенах зданий или под потолком в потолочных установках.

Описание

Изделие изготовлено из полиамида PA66, отличается инновационным дизайном, объединяющим зоны подачи и возврата в одну компактную балку, что значительно уменьшает его размеры. Зона подачи оборудована ротаметрами с регулировкой расхода в диапазоне от 0,75 до 3,75 л/мин, а зона обратки – заглушками-клапанами для ручного перекрытия потока и биметаллическими термометрами на каждом контуре. Дополнительно каждая зона оборудована клапанами, позволяющими наполнять, опорожнять и промывать установку, а также отдельными ручными воздухоотводчиками. Запорные клапаны из полиамида облегчают обслуживание, заполнение и промывку контура, а подающий клапан оснащен термометром. Конструкция обеспечивает гибкую установку, с возможностью изменения подключения с левой стороны на правую и подключения установки как сбоку, так и снизу. Термоэлектрические приводы (например, TSA-01) могут быть установлены на запорные клапаны зоны обратки и подключены к системе зонального контроля (например, CosiTherm), что позволяет осуществлять индивидуальную настройку температуры в каждой зоне.

Состав комплекта

• Балка с кронштейнами для настенного монтажа.
• Два запорных клапана.
• Термометр для крепления на клапане. комплект поставки.
• Винты и дюбели для настенного монтажа.
• Резиновые демпфирующие пластины для настенного подвеса.
• Плоские прокладки для подключения запорной арматуры.
• Запасные уплотнительные кольца для подключения модулей коллектора.
• Петля для этикеточных наклеек.

Характеристики

• Количество контуров 7
• Подключения нагревательных контуров ¾” с коническим уплотнением (Евроконус)
• Подключения термоэлектрических приводов M30x1,5
• Диапазон регулирования расхода среды 0,75 ÷ 3,75 л/мин
• Давление среды
• Температура среды макс. 90°C при 3 бар, макс. 60°C при 6 бар
• Средняя вода, смесь воды и гликоля с максимальной концентрацией 50 %
