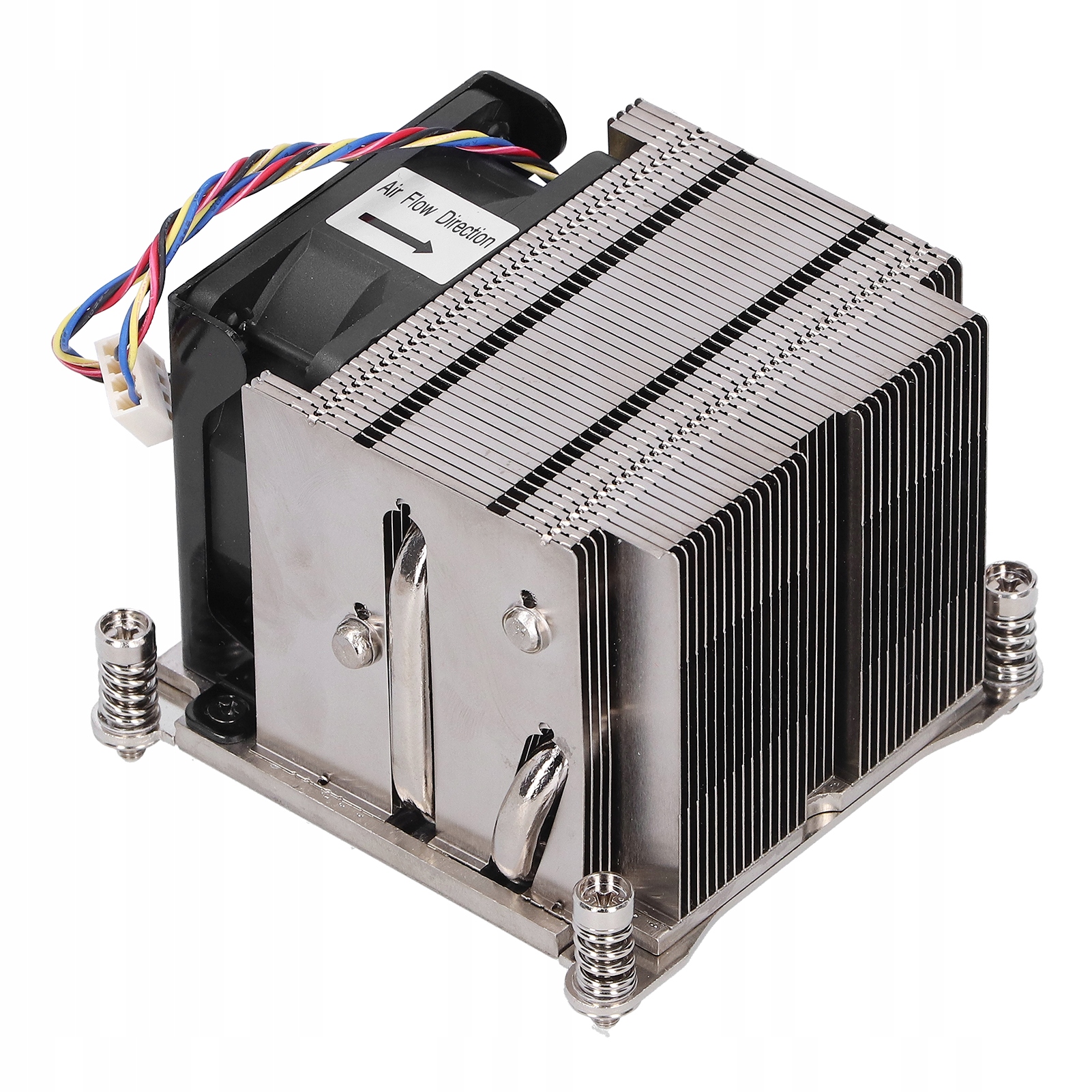

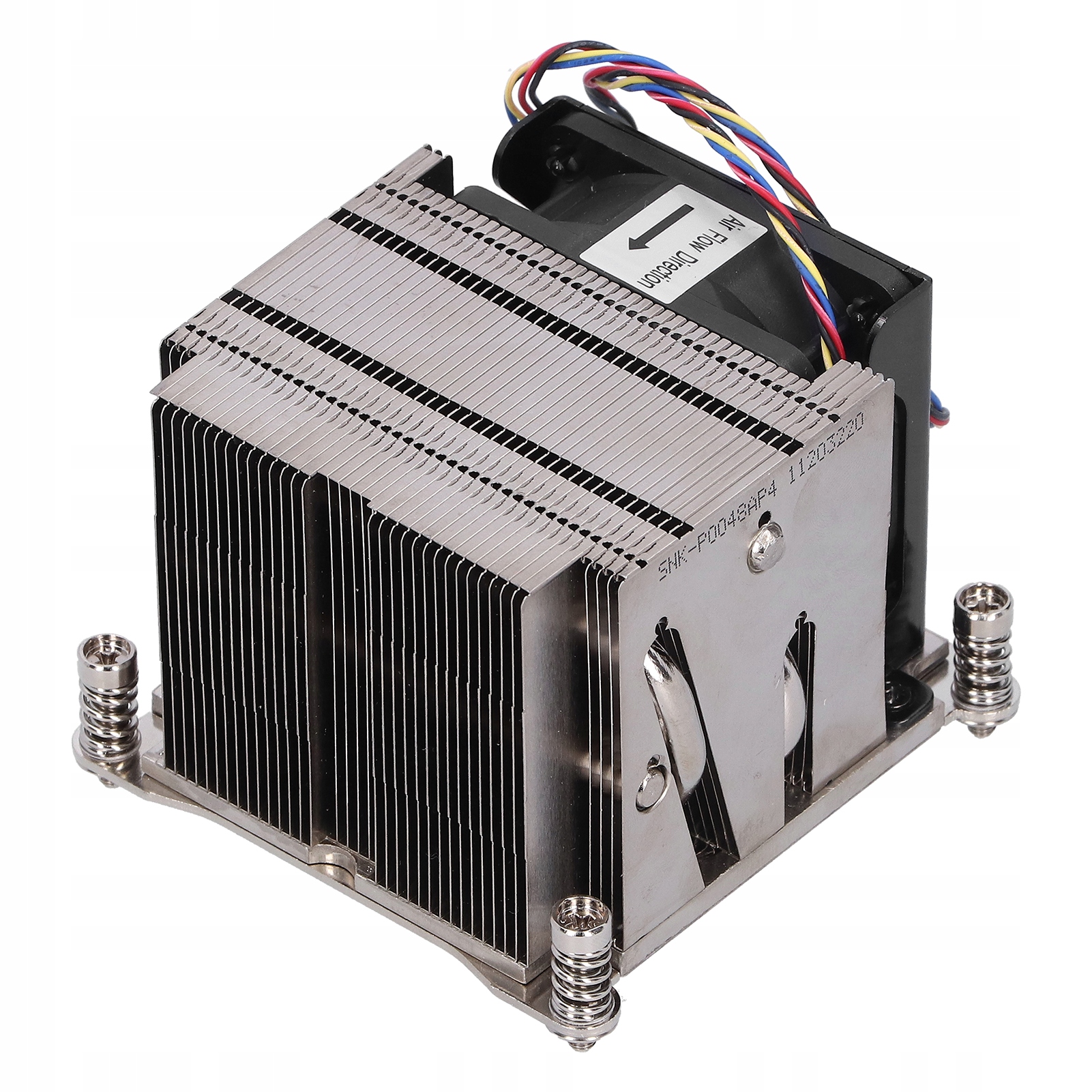

Радиатор процессора 2U, активное охлаждающее оборудование для компьютера мощностью 5 Вт

Функция:

1. Этот вентилятор охлаждения радиатора процессора поддерживает квадратный/узкий разъем LGA2011 ILM.

2. Совместим с процессорами Intel Xeon серий E5-2600/E5-2600 v2 и E5-2600 v3.

3. Скорость вентилятора составляет 1 x 8400 об/мин, а скорость отвода тепла высокая, что обеспечивает стабильную работу системы.

4. Полноценные инструменты, которыми вы можете управлять самостоятельно, подходят для любителей DIY.

5. Небольшой размер, легко носить с собой и хранить, удобен в использовании и имеет хорошую производительность.

Спецификация:

• Тип изделия: радиатор ЦП.
• Модель: SNK-P0048AP4.
• Совместимость сокета ЦП: FCLGA2011 (квадратный и узкополосный ILM).
• Скорость: 8400 об/мин.
• Разъем питания: 4-контактный ШИМ.
• Цвет: черный
• Тип установки вентилятора радиатора: горизонтальный.
• Максимальная высота радиатора процессора: прибл. 65 мм/2,6 дюйма.
• Высота: прибл. 65 мм/2,6 дюйма.
• Ширина: прибл. 80 мм/3,1 дюйма.
• Глубина: прибл. 85 мм/3,3 дюйма.
• Совместимость: поддержка процессора Intel Xeon для серии E5-2600/E5-2600 v2/E5-2600 v3.

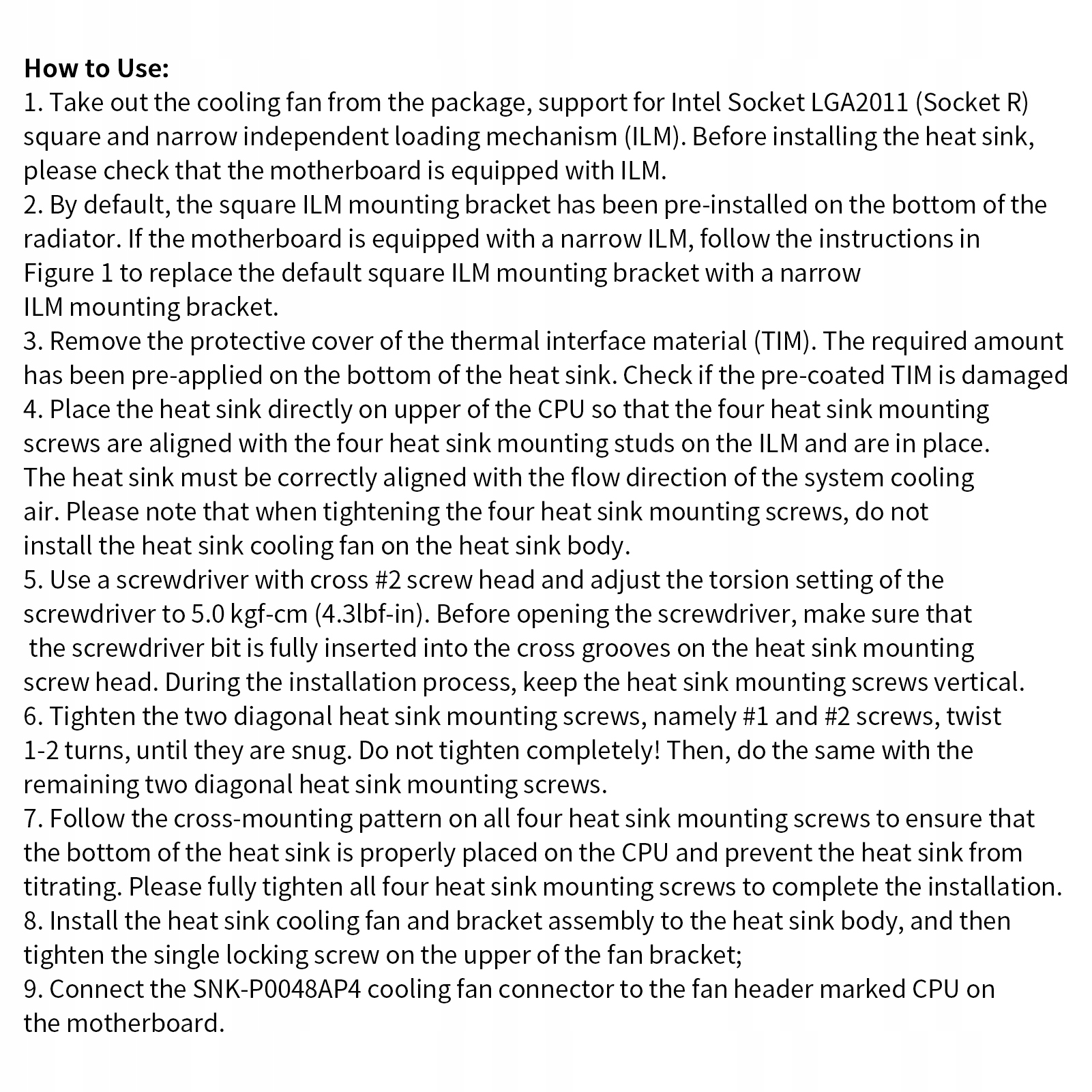

• Как использовать:

1. Извлеките охлаждающий вентилятор из упаковки, поддерживающей квадратный разъем Intel LGA2011 (Socket R) и тонкий независимый механизм загрузки (ILM). Перед установкой радиатора проверьте, оснащена ли материнская плата ILM.

2. По умолчанию квадратный монтажный кронштейн ILM предварительно установлен в нижней части радиатора. Если ваша материнская плата оснащена узким монтажным кронштейном ILM, следуйте инструкциям на рисунке 1, чтобы заменить квадратный монтажный кронштейн ILM по умолчанию на узкий монтажный кронштейн ILM.

3. Снимите защитную крышку термоинтерфейсного материала (TIM). Необходимое количество было предварительно нанесено на нижнюю часть радиатора. Проверьте TIM с предварительно нанесенным покрытием на наличие повреждений.

4. Поместите радиатор прямо на процессор так, чтобы четыре крепежных винта радиатора совпали с четырьмя монтажными штифтами на ILM и оказались на месте. Радиатор должен быть правильно расположен по направлению воздушного потока, охлаждающего систему. Обратите внимание: при затягивании четырех крепежных винтов радиатора не устанавливайте охлаждающий вентилятор радиатора на корпус радиатора.

5. Используйте крестовую отвертку № 2 и отрегулируйте крутящий момент отвертки до 5,0 кгс-см (4,3 фунт-силы-дюйм). Прежде чем открыть отвертку, убедитесь, что кончик отвертки полностью вставлен в поперечные канавки на головке винта крепления радиатора. При установке держите крепежные винты радиатора в вертикальном положении.

6. Затяните два диагональных винта крепления радиатора, а именно винты № 1 и № 2, на 1–2 оборота до плотного прилегания. Не затягивайте полностью! Затем сделайте то же самое с оставшимися двумя диагональными винтами крепления радиатора.

7. Следуйте схеме перекрестной сборки всех четырех крепежных винтов радиатора, чтобы обеспечить правильное расположение нижней части радиатора на процессоре и предотвратить титрование радиатора. Чтобы завершить установку, полностью затяните все четыре винта крепления радиатора.

8. Установите охлаждающий вентилятор радиатора и кронштейн в сборе на корпус радиатора, а затем затяните один стопорный винт в верхней части кронштейна вентилятора;

9. Подключите разъем охлаждающего вентилятора SNK-P0048AP4 к разъему вентилятора с маркировкой CPU на материнской плате.

Список упаковки:

• 1 радиатор
• 2 кронштейна
